Ledad, delbar rörkoppling GN289 i aluminium för runda och/eller fyrkantiga rör
Ledad rörkoppling i pulverlackerad eller blästrad aluminium för runda och/eller fyrkantiga rör.

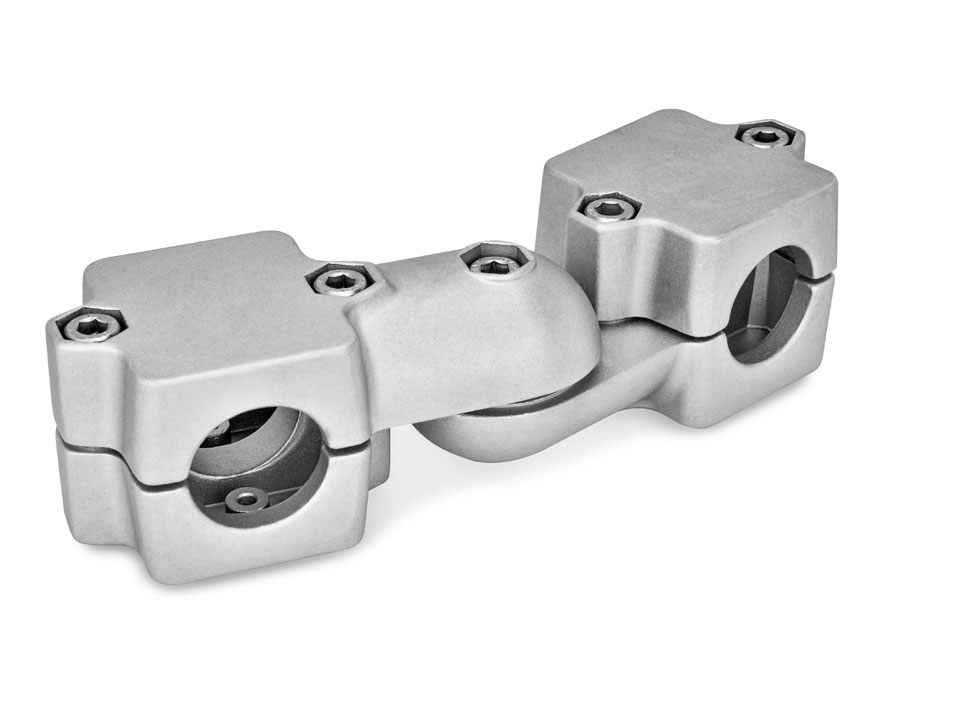

B-B: runda rör.

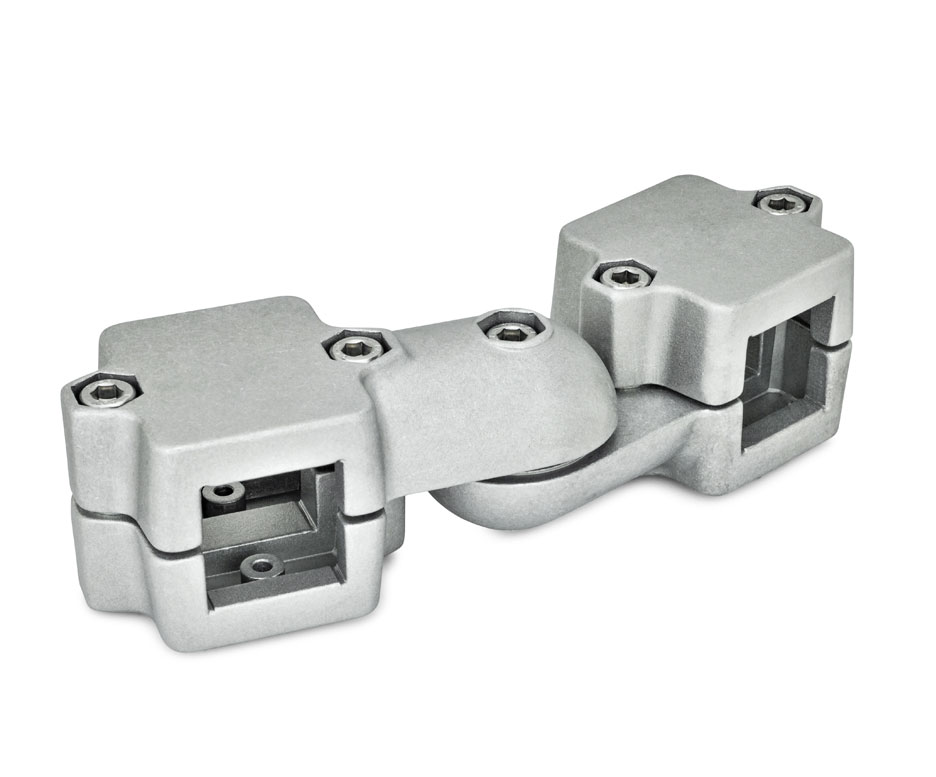

V-V: fyrkantsrör.

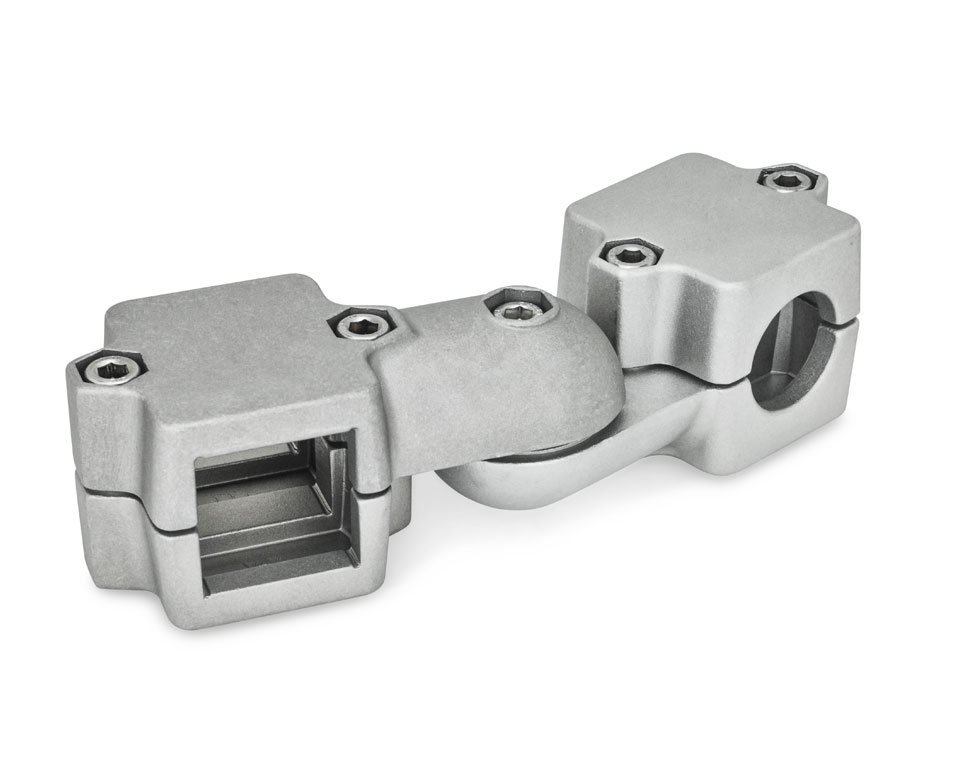

B-V: ett runt och ett fyrkantigt rör.

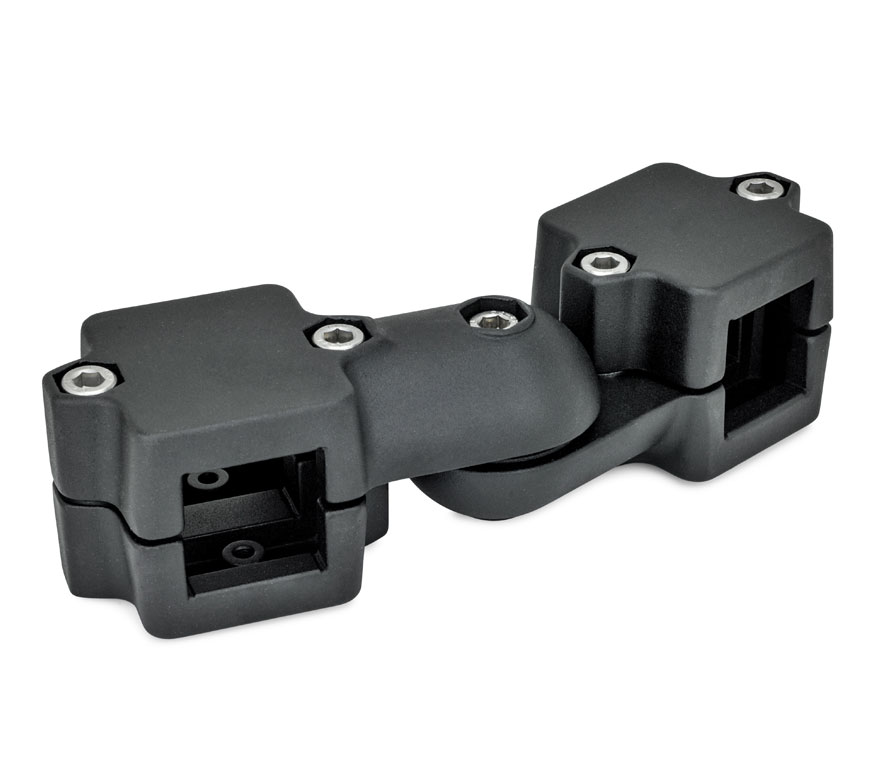

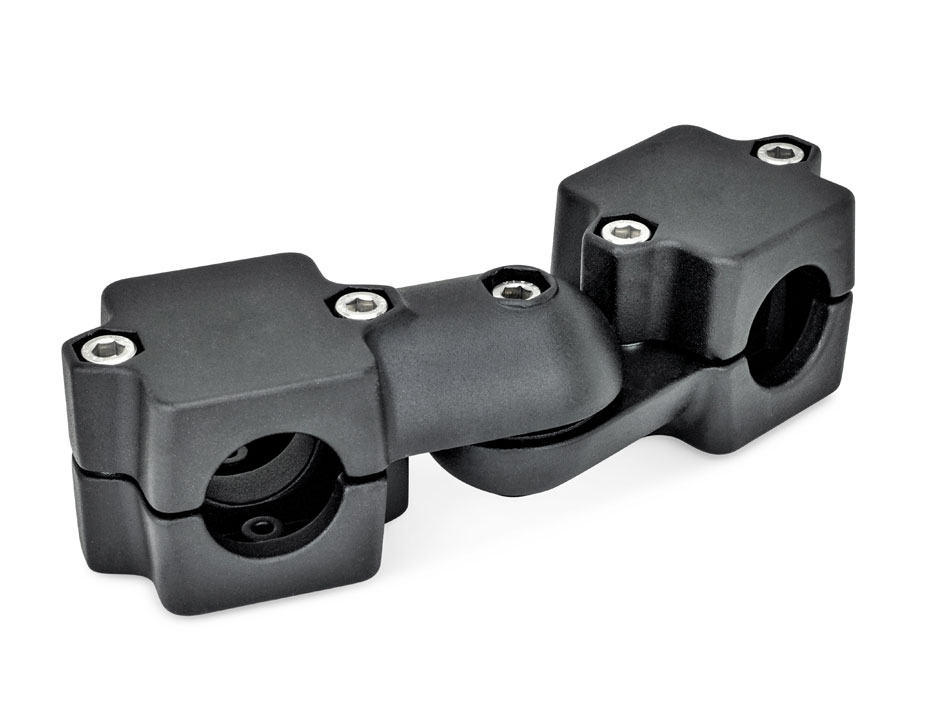

SW: svartlackerad.
BL: blästrad.
Beställningsexempel: GN289-B45-B45-S-2-SW
Relaterade produkter
CAD-filer

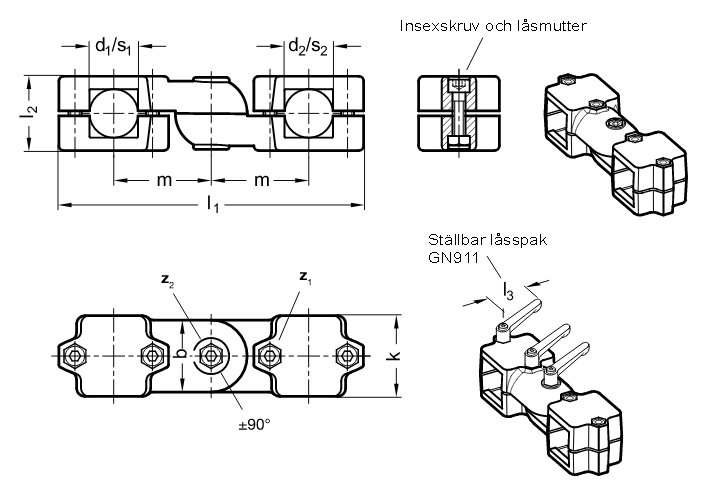

| d1 - d2 | d1 - s2 | s1 - s2 | b | k | l1 | l2 | m | z1 | z2 | l3 (passande låsspak GN911) | |
| Två runda rör | Ett runt och ett fyrkantigt rör | Två fyrkantiga rör | För z1 | För z2 | |||||||
| B40-B40 | B40-V40 | V40-V40 | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| B40-B42 | B42-V40 | - | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| B40-B45 | B45-V40 | V40-V45 | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| B40-B48 | B48-V40 | - | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| B40-B50 | B50-V40 | V40-V50 | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| B42-B42 | B40-V45 | - | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| B42-B45 | B42-V45 | - | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| B42-B48 | B45-V45 | V45-V45 | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| B42-B50 | B48-V45 | - | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| B45-B45 | B50-V45 | V45-V50 | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| B45-B48 | B40-V50 | - | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| B45-B50 | B42-V50 | - | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| B48-B48 | B45-V50 | - | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| B48-B50 | B48-V50 | - | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| B50-B50 | B50-V50 | V50-V50 | 65 | 76 | 268 | 70 | 85 | M10X60 | M10X55 | 78 / 92 | 78 / 92 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN289-B40-B40-S-2-BL | Ledad, delbar rörkoppling, aluminium, blästrad | 1 114,00 kr | 1 392,50 kr | Kontakta oss för att beställa | ||
| GN289-B40-B40-S-2-SW | Ledad, delbar rörkoppling, aluminium, svart | 1 143,00 kr | 1 428,75 kr | Kontakta oss för att beställa | ||
| GN289-B40-V40-S-2-BL | Ledad, delbar rörkoppling, aluminium, blästrad | 1 124,00 kr | 1 405,00 kr | Kontakta oss för att beställa | ||
| GN289-B40-V40-S-2-SW | Ledad, delbar rörkoppling, aluminium, svart | 1 143,00 kr | 1 428,75 kr | Kontakta oss för att beställa | ||
| GN289-B42-B42-S-2-BL | Ledad, delbar rörkoppling, aluminium, blästrad | 1 144,00 kr | 1 430,00 kr | Kontakta oss för att beställa | ||
| GN289-B42-B42-S-2-SW | Ledad, delbar rörkoppling, aluminium, svart | 1 148,00 kr | 1 435,00 kr | Kontakta oss för att beställa | ||
| GN289-B45-B45-S-2-BL | Ledad, delbar rörkoppling, aluminium, blästrad | 1 139,00 kr | 1 423,75 kr | Kontakta oss för att beställa | ||
| GN289-B45-B45-S-2-SW | Ledad, delbar rörkoppling, aluminium, svart | 1 118,00 kr | 1 397,50 kr | Kontakta oss för att beställa | ||
| GN289-B45-V45-S-2-BL | Ledad, delbar rörkoppling, aluminium, blästrad | 1 124,00 kr | 1 405,00 kr | Kontakta oss för att beställa | ||
| GN289-B45-V45-S-2-SW | Ledad, delbar rörkoppling, aluminium, svart | 1 118,00 kr | 1 397,50 kr | Kontakta oss för att beställa | ||
| GN289-B48-B48-S-2-BL | Ledad, delbar rörkoppling, aluminium, blästrad | 1 134,00 kr | 1 417,50 kr | Kontakta oss för att beställa | ||
| GN289-B48-B48-S-2-SW | Ledad, delbar rörkoppling, aluminium, svart | 1 148,00 kr | 1 435,00 kr | Kontakta oss för att beställa | ||
| GN289-B50-B50-S-2-BL | Ledad, delbar rörkoppling, aluminium, blästrad | 1 139,00 kr | 1 423,75 kr | Kontakta oss för att beställa | ||
| GN289-B50-B50-S-2-SW | Ledad, delbar rörkoppling, aluminium, svart | 1 138,00 kr | 1 422,50 kr | Kontakta oss för att beställa | ||
| GN289-B50-V50-S-2-BL | Ledad, delbar rörkoppling, aluminium, blästrad | 1 139,00 kr | 1 423,75 kr | Kontakta oss för att beställa | ||
| GN289-B50-V50-S-2-SW | Ledad, delbar rörkoppling, aluminium, svart | 1 138,00 kr | 1 422,50 kr | Kontakta oss för att beställa | ||
| GN289-V40-V40-S-2-BL | Ledad, delbar rörkoppling, aluminium, blästrad | 1 139,00 kr | 1 423,75 kr | Kontakta oss för att beställa | ||
| GN289-V40-V40-S-2-SW | Ledad, delbar rörkoppling, aluminium, svart | 1 148,00 kr | 1 435,00 kr | Kontakta oss för att beställa | ||
| GN289-V40-V50-S-2-BL | Ledad, delbar rörkoppling, aluminium, blästrad | 1 139,00 kr | 1 423,75 kr | Kontakta oss för att beställa | ||
| GN289-V40-V50-S-2-SW | Ledad, delbar rörkoppling, aluminium, svart | 1 148,00 kr | 1 435,00 kr | Kontakta oss för att beställa | ||
| GN289-V45-V45-S-2-BL | Ledad, delbar rörkoppling, aluminium, blästrad | 1 114,00 kr | 1 392,50 kr | Kontakta oss för att beställa | ||
| GN289-V45-V45-S-2-SW | Ledad, delbar rörkoppling, aluminium, svart | 1 118,00 kr | 1 397,50 kr | Kontakta oss för att beställa | ||
| GN289-V50-V50-S-2-BL | Ledad, delbar rörkoppling, aluminium, blästrad | 1 144,00 kr | 1 430,00 kr | Kontakta oss för att beställa | ||
| GN289-V50-V50-S-2-SW | Ledad, delbar rörkoppling, aluminium, svart | 1 138,00 kr | 1 422,50 kr | Kontakta oss för att beställa | ||
