Svängbar rörkoppling i aluminium med fästplatta

Svängbar rörkoppling GN281 i aluminium med fästplatta

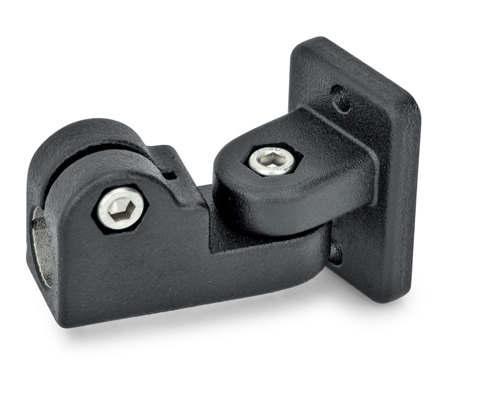

Svängbar rörkoppling i aluminium med fästplatta.

SW: svartlackerad (pulverlack).
BL: blästrad.

Beställningsexempel: GN281-B12-2-SW

Relaterade produkter

CAD-filer

STEP (*.step)

Svängbar rörkoppling i aluminium med fästplatta - ritning

d1	b	d2	k	l1	l2	m1	m2	t	x1	x2	y	z1	z2	l3 (passande låsspak GN911)
														För z1	För z2
12	25	5,5	31,5	72,5	34,5	24	48,5	7	50	38	35	M6X20	M6X20	63	45 / 63
14	25	5,5	31,5	72,5	34,5	24	48,5	7	50	38	35	M6X20	M6X20	45 / 63	45 / 63
15	25	5,5	31,5	72,5	34,5	24	48,5	7	50	38	35	M6X20	M6X20	45 / 63	45 / 63
16	25	5,5	31,5	72,5	34,5	24	48,5	7	50	38	35	M6X20	M6X20	45 / 63	45 / 63
18	25	5,5	31,5	72,5	34,5	24	48,5	7	50	38	35	M6X20	M6X20	45 / 63	45 / 63

Art.nr	Benämning	Kr/st ex.moms		Kr/st ink.moms
Art.nr	Benämning	Kr/st ex.moms		Kr/st ink.moms
GN281-B12-2-BL	Svängbar rörkoppling m. fästplatta, blästrad	422,00 kr	527,50 kr		Kontakta oss för att beställa
GN281-B12-2-SW	Svängbar rörkoppling m. fästplatta, svart	422,00 kr	527,50 kr		Kontakta oss för att beställa
GN281-B14-2-BL	Svängbar rörkoppling m. fästplatta, blästrad	422,00 kr	527,50 kr		Kontakta oss för att beställa
GN281-B14-2-SW	Svängbar rörkoppling m. fästplatta, svart	422,00 kr	527,50 kr		Kontakta oss för att beställa
GN281-B15-2-BL	Svängbar rörkoppling m. fästplatta, blästrad	422,00 kr	527,50 kr		Kontakta oss för att beställa
GN281-B15-2-SW	Svängbar rörkoppling m. fästplatta, svart	422,00 kr	527,50 kr		Kontakta oss för att beställa
GN281-B16-2-BL	Svängbar rörkoppling m. fästplatta, blästrad	422,00 kr	527,50 kr		Kontakta oss för att beställa
GN281-B16-2-SW	Svängbar rörkoppling m. fästplatta, svart	422,00 kr	527,50 kr		Kontakta oss för att beställa
GN281-B18-2-BL	Svängbar rörkoppling m. fästplatta, blästrad	422,00 kr	527,50 kr		Kontakta oss för att beställa
GN281-B18-2-SW	Svängbar rörkoppling m. fästplatta, svart	422,00 kr	527,50 kr		Kontakta oss för att beställa

Scrolla i sidled för fler kolumner
