Delbar rörkoppling i aluminium för runt rör eller fyrkantsrör

Delbar rörkoppling GN279 i aluminium för runt rör eller fyrkantsrör

Delbar rörkoppling i aluminium för runt rör eller fyrkantsrör.

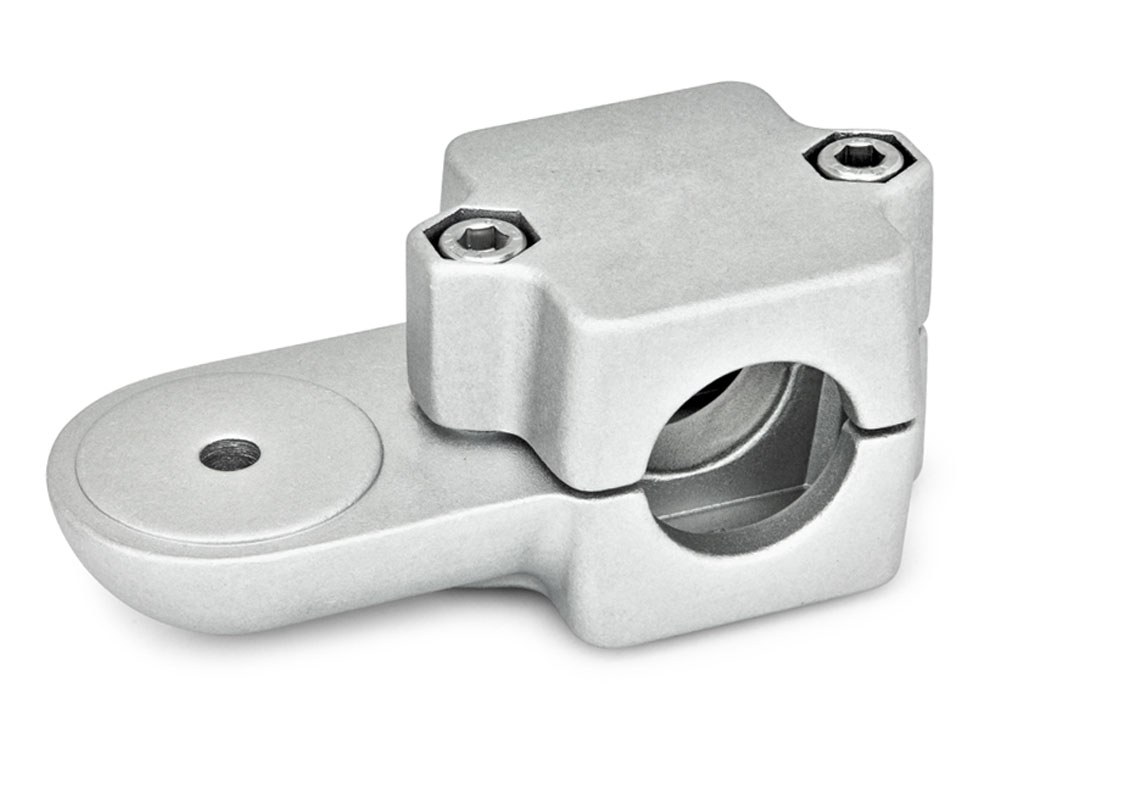

B: runt rör.

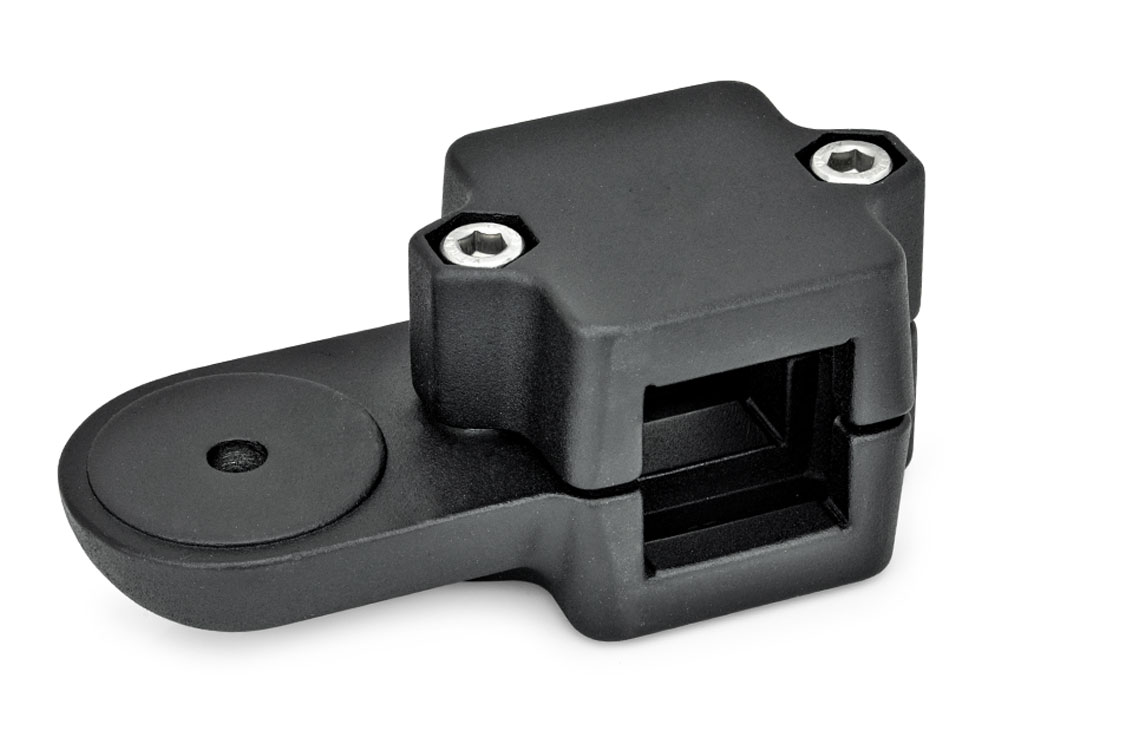

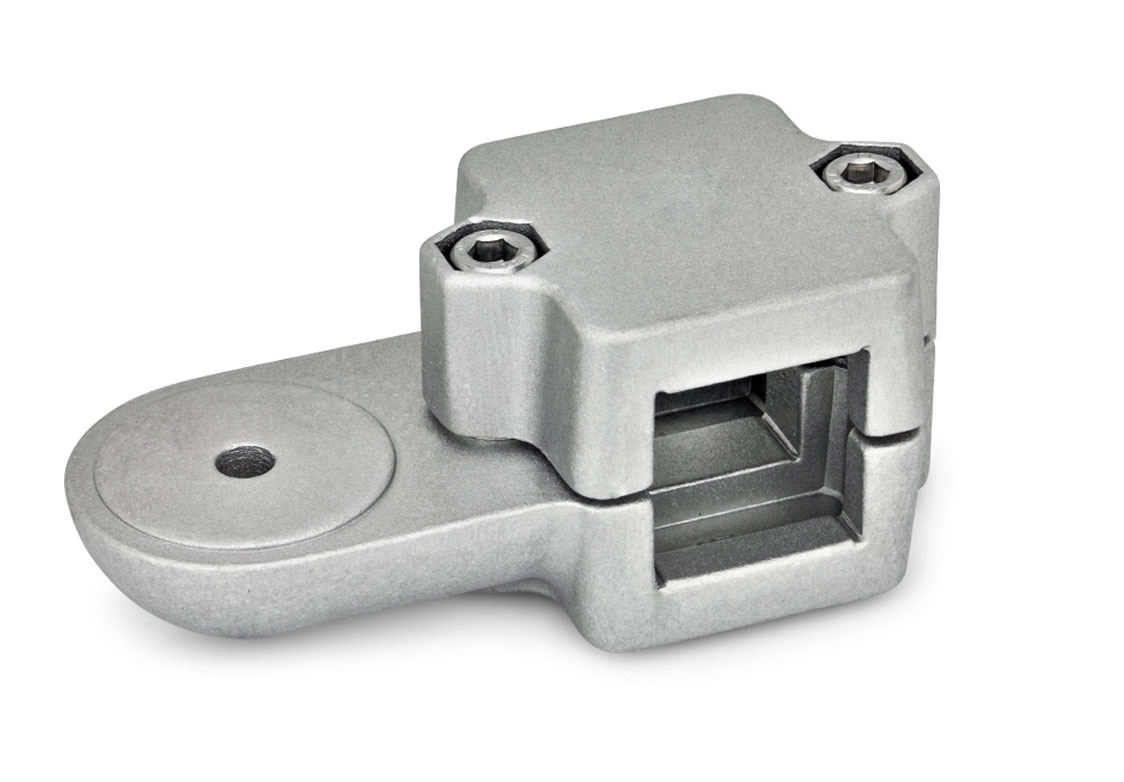

V: fyrkantsrör.

BL: blästrad.
SW: pulverlackerad (svart).

Beställningsexempel: GN279-B48-OZ-2-SW

Relaterade produkter

CAD-filer

STEP (*.step)

Delbar rörkoppling i aluminium för runt rör eller fyrkantsrör - ritning

d1		b	d2	k	l1	l2	m	s2	t	z	l3 (passande låsspak GN911)
Runt hål	Fyrkantshål										Recom. hand lever
B 40	V 40	65	10,5	76	166,5	70	85	17	35	M10X60	78 / 92
B 42	-	65	10,5	76	166,5	70	85	17	35	M10X60	78 / 92
B 45	V 45	65	10,5	76	166,5	70	85	17	35	M10X60	78 / 92
B 48	-	65	10,5	76	166,5	70	85	17	35	M10X60	78 / 92
B 50	V 50	65	10,5	76	166,5	70	85	17	35	M10X60	78 / 92

Art.nr	Benämning	Kr/st ex.moms		Kr/st ink.moms
Art.nr	Benämning	Kr/st ex.moms		Kr/st ink.moms
GN279-B40-OZ-2-BL	Rörkoppling, rundrör, delbar	505,00 kr	631,25 kr
GN279-B40-OZ-2-SW	Rörkoppling, rundrör, delbar	512,00 kr	640,00 kr
GN279-B42-OZ-2-BL	Rörkoppling, rundrör, delbar	512,00 kr	640,00 kr
GN279-B42-OZ-2-SW	Rörkoppling, rundrör, delbar	512,00 kr	640,00 kr
GN279-B45-OZ-2-BL	Rörkoppling, rundrör, delbar	510,00 kr	637,50 kr
GN279-B45-OZ-2-SW	Rörkoppling, rundrör, delbar	512,00 kr	640,00 kr
GN279-B48-OZ-2-BL	Rörkoppling, rundrör, delbar	510,00 kr	637,50 kr
GN279-B48-OZ-2-SW	Rörkoppling, rundrör, delbar	512,00 kr	640,00 kr
GN279-B50-OZ-2-BL	Rörkoppling, rundrör, delbar	510,00 kr	637,50 kr
GN279-B50-OZ-2-SW	Rörkoppling, rundrör, delbar	512,00 kr	640,00 kr
GN279-V40-OZ-2-BL	Rörkoppling, fyrkantsrör, delbar	510,00 kr	637,50 kr
GN279-V40-OZ-2-SW	Rörkoppling, fyrkantsrör, delbar	512,00 kr	640,00 kr
GN279-V45-OZ-2-BL	Rörkoppling, fyrkantsrör, delbar	488,00 kr	610,00 kr
GN279-V45-OZ-2-SW	Rörkoppling, fyrkantsrör, delbar	490,00 kr	612,50 kr
GN279-V50-OZ-2-BL	Rörkoppling, fyrkantsrör, delbar	512,00 kr	640,00 kr
GN279-V50-OZ-2-SW	Rörkoppling, fyrkantsrör, delbar	512,00 kr	640,00 kr

Scrolla i sidled för fler kolumner
