Rörkoppling GN275 i aluminium

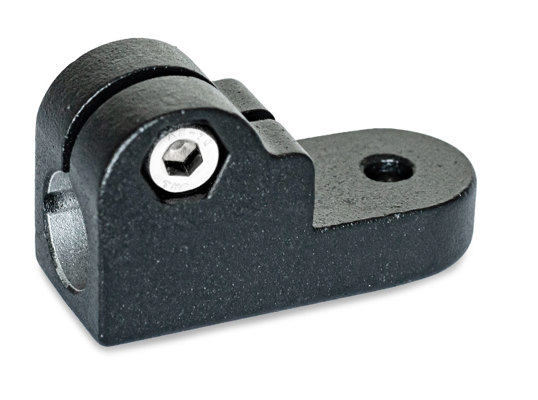

Rörkoppling i svartlackerad aluminium (matt struktur) med skruv och låsmutter i förzinkat stål.
Observera att toleransen för d1 (se tabell nedan) måste beaktas.

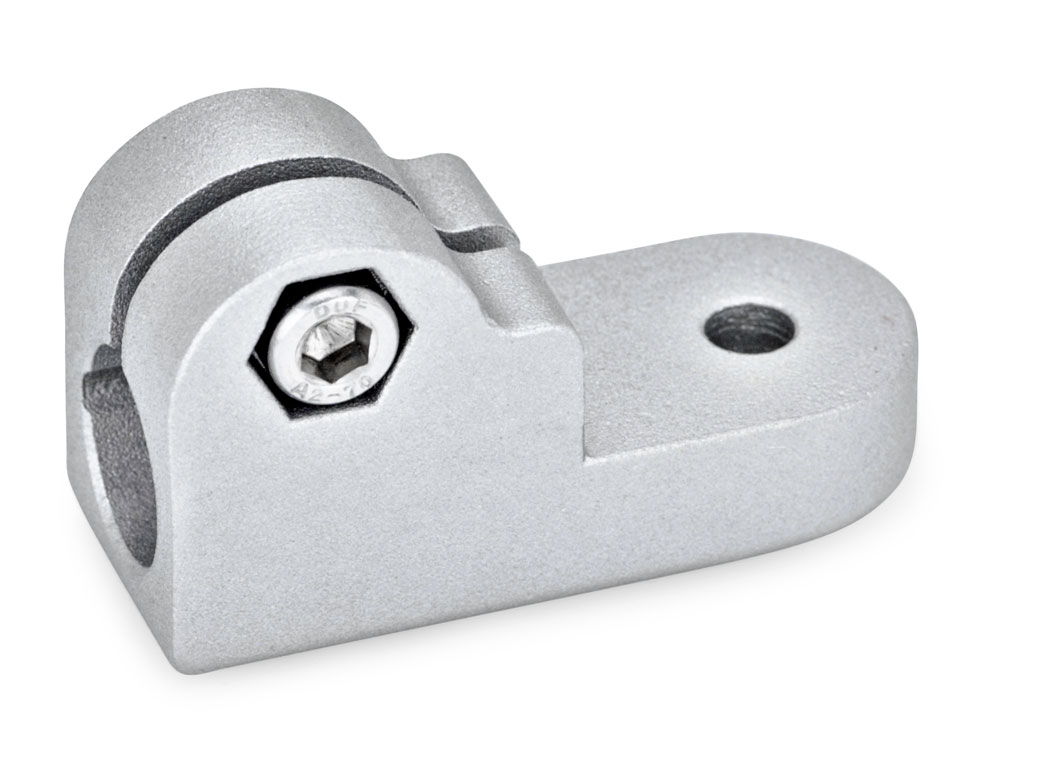

Beställningsexempel: GN275-B14-1-BL
| d1 | b | d2 | Skruv | k | l1 | l2 | m | s | t |
| 12 (+0,1/+0,4) | 25 | 6,5 | M 6 | 25 | 61 | 34,5 | 48,5 | 10 | 12,5 |
| 14 (+0,1/+0,4) | 25 | 6,5 | M 6 | 25 | 61 | 34,5 | 48,5 | 10 | 12,5 |
| 16 (+0,1/+0,4) | 25 | 6,5 | M 6 | 25 | 61 | 34,5 | 48,5 | 10 | 12,5 |
| 18 (+0,1/+0,4) | 25 | 6,5 | M 6 | 25 | 61 | 34,5 | 48,5 | 10 | 12,5 |
| Art.nr | Benämning | Kr/st ex.moms |
|---|---|---|
| GN275-B12-1-SW | Låsbar rörkoppling | 181.50 |
| GN275-B14-1-SW | Låsbar rörkoppling | 181.50 |
| GN275-B16-1-SW | Låsbar rörkoppling | 181.50 |
| GN275-B18-1-SW | Låsbar rörkoppling | 181.50 |
