Svängbart rörkopplingsfäste GN274 i svartlackerad eller blästrad aluminium
Svängbart rörkopplingsfaste i blästrad eller svartlackerad (pulverlack) aluminium.

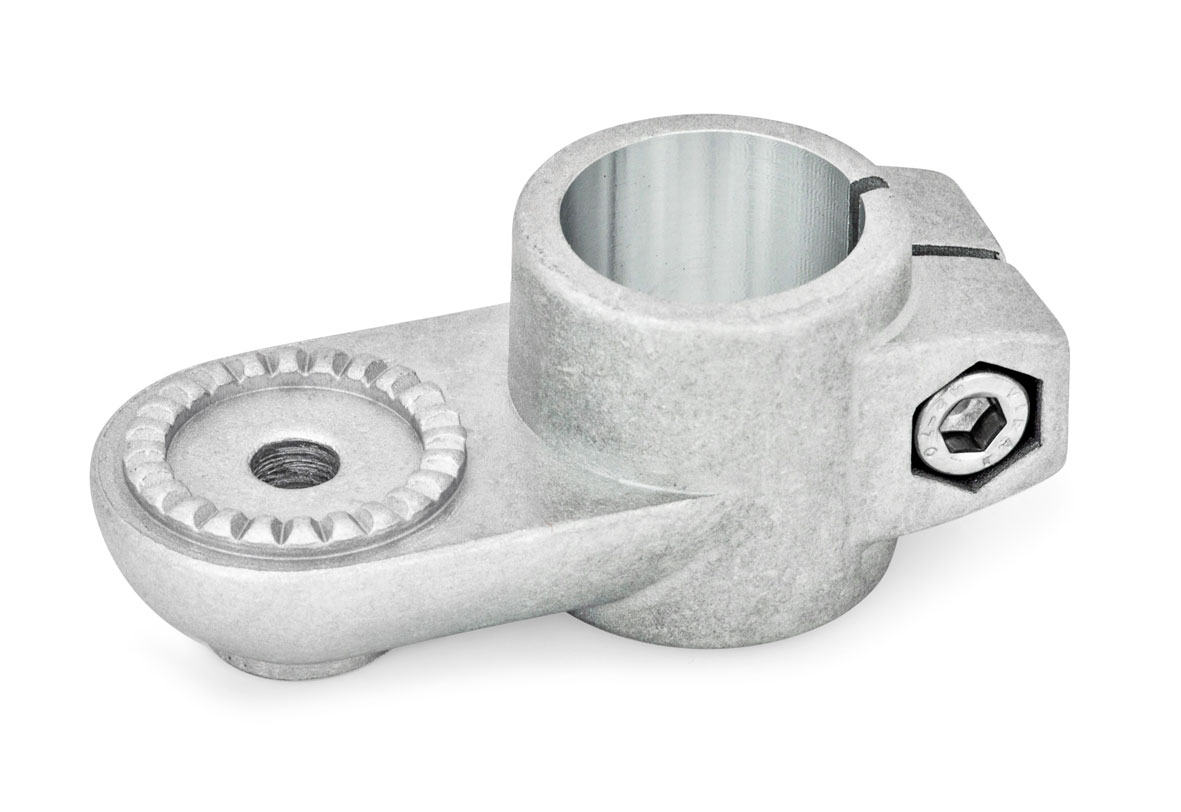

AV: förhöjd kuggkrans.

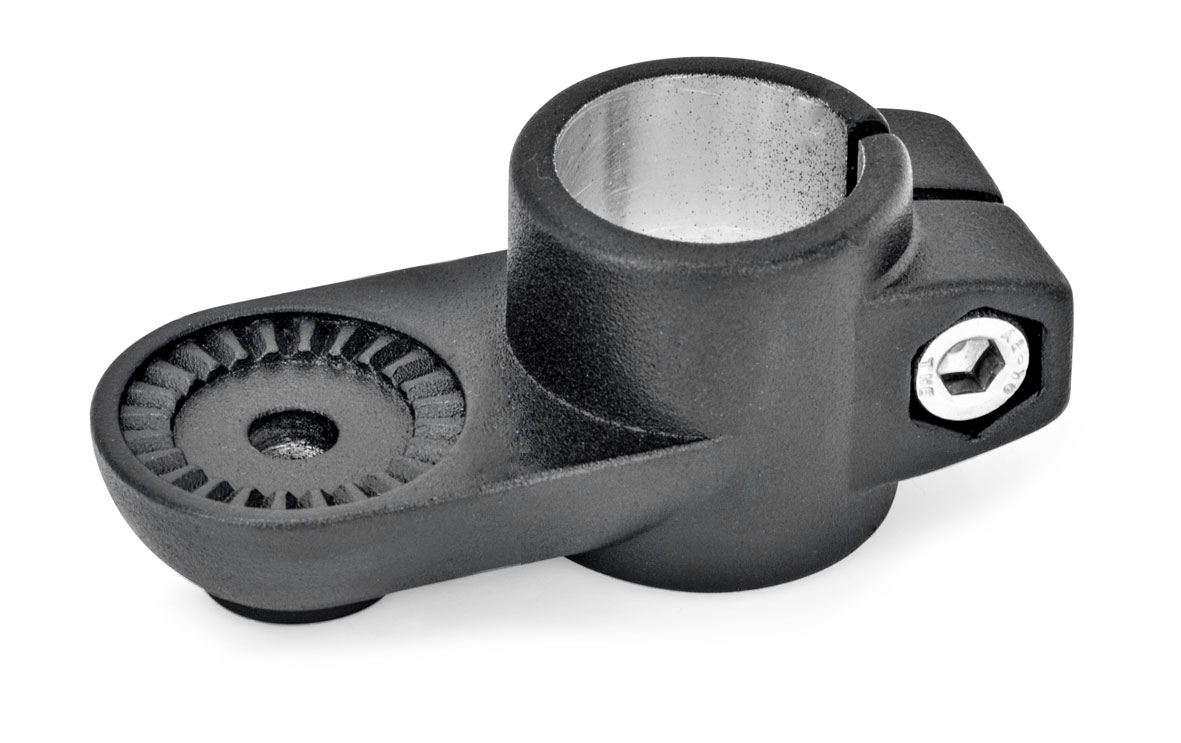

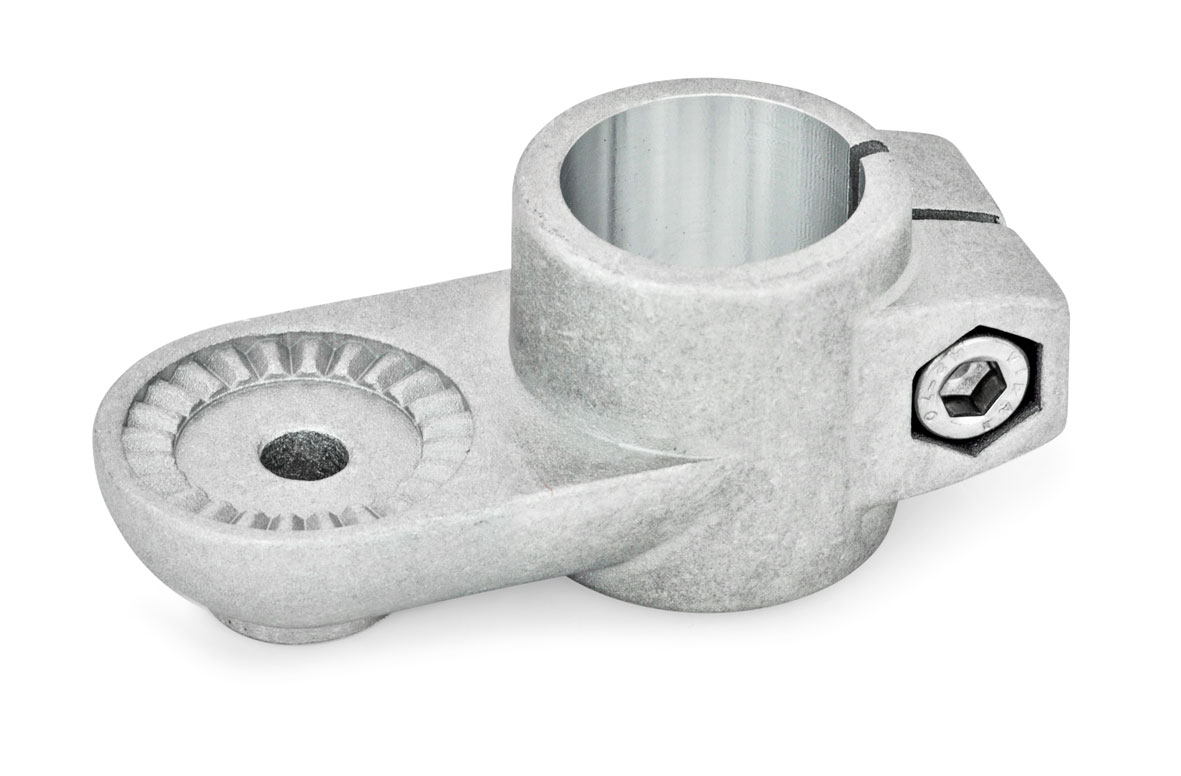

IV: försänkt kuggkrans.

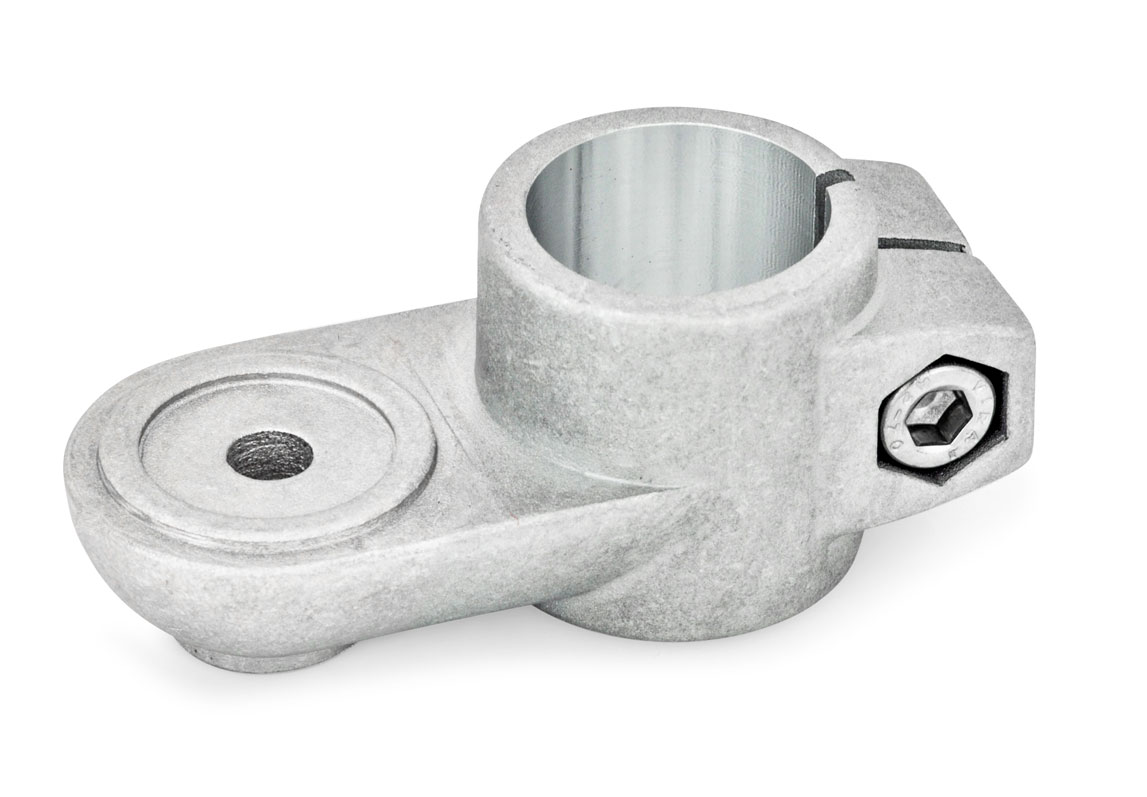

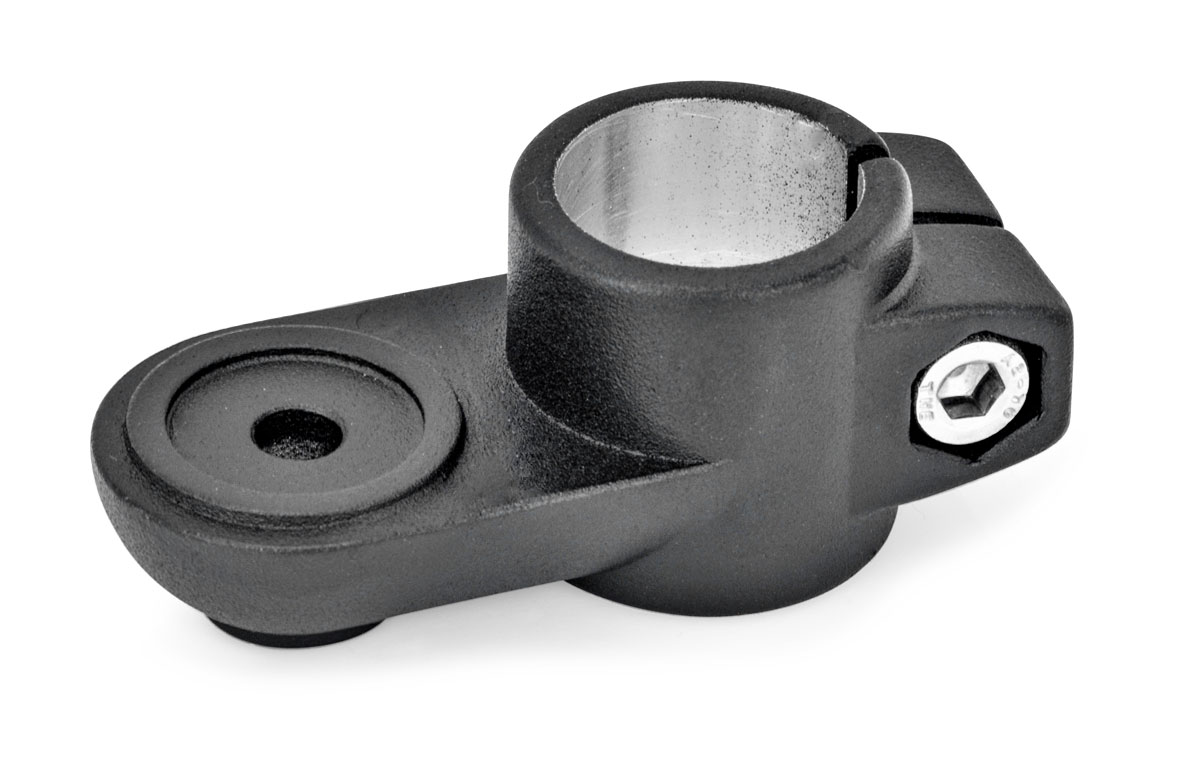

MZ: slät ring.

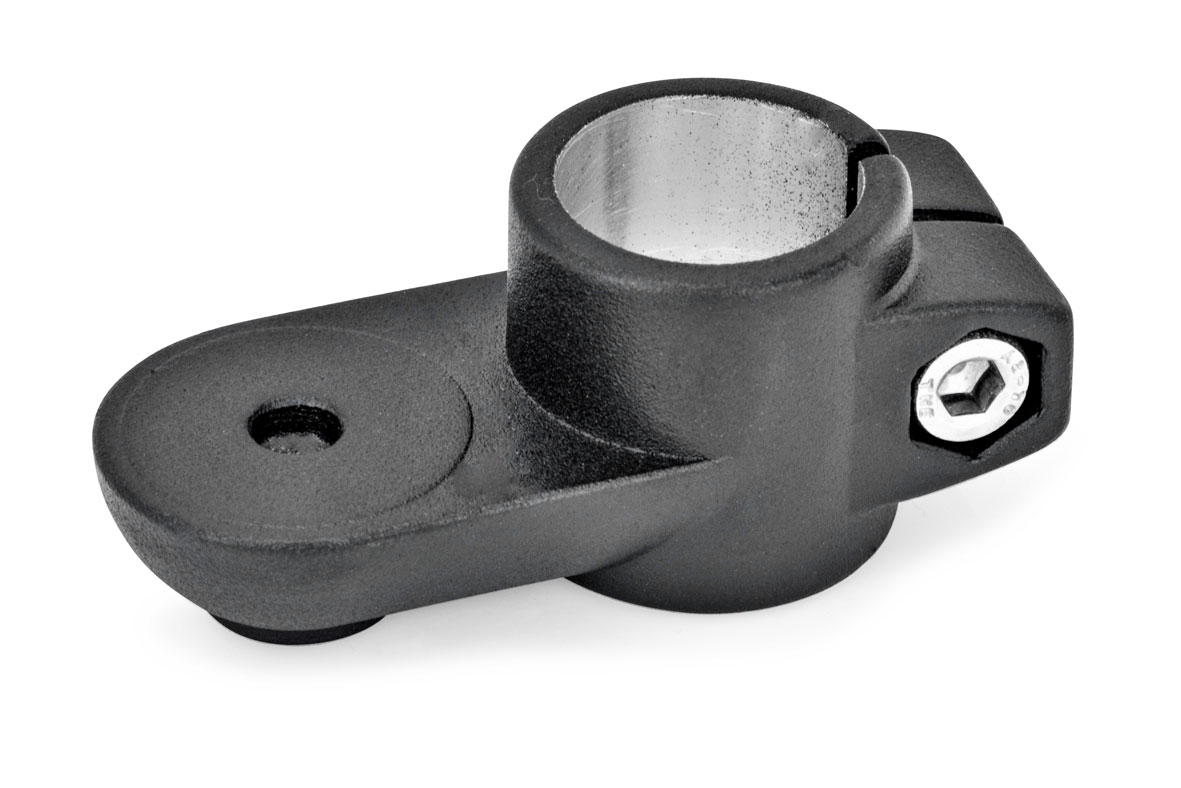

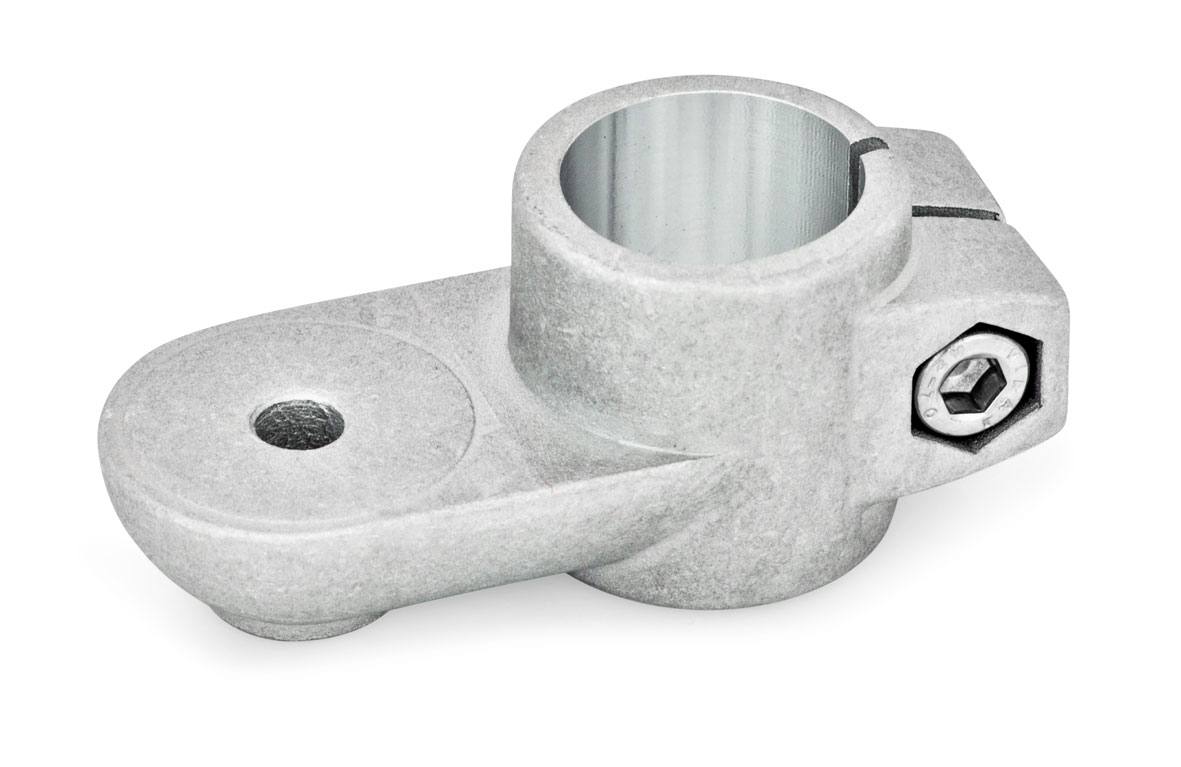

OZ: slät anliggningsyta.
SW:svartlackerat (pulverlack).
BL: blästrad.
Beställningsexempel: GN274-B20-OZ-2-SW
CAD-filer

d1 | b | d2 | k | l1 | m | s | t | z | l2 (passande låsspak GN911) |
20 | 40 | 8,5 | 40 | 95 | 43 | 13 | 20 | M8X25 | - |
25 | 40 | 8,5 | 40 | 95 | 43 | 13 | 20 | M8X25 | 63 / 78 |
30 | 40 | 8,5 | 40 | 95 | 43 | 13 | 20 | M8X25 | 63 / 78 |
40 | 65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10X50 | - |
42 | 65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10X50 | - |
45 | 65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10X50 | 78 / 92 |
48 | 65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10X50 | 78 / 92 |
50 | 65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10X50 | 78 / 92 |
Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
---|---|---|---|---|---|---|
GN274-B20-AV-2-BL | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 219,00 kr | 273,75 kr | |||
GN274-B20-AV-2-SW | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 220,00 kr | 275,00 kr | |||
GN274-B20-IV-2-BL | Svängbart rörkopplingsfaste, försänkt kuggkrans | 219,00 kr | 273,75 kr | |||
GN274-B20-IV-2-SW | Svängbart rörkopplingsfaste, försänkt kuggkrans | 217,00 kr | 271,25 kr | |||
GN274-B20-MZ-2-BL | Svängbart rörkopplingsfaste, slät ring | 219,00 kr | 273,75 kr | |||
GN274-B20-MZ-2-SW | Svängbart rörkopplingsfaste, slät ring | 220,00 kr | 275,00 kr | |||
GN274-B20-OZ-2-BL | Svängbart rörkopplingsfaste, slät anliggningsyta | 219,00 kr | 273,75 kr | |||
GN274-B20-OZ-2-SW | Svängbart rörkopplingsfaste, slät anliggningsyta | 220,00 kr | 275,00 kr | |||
GN274-B25-AV-2-BL | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 219,00 kr | 273,75 kr | |||
GN274-B25-AV-2-SW | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 220,00 kr | 275,00 kr | |||
GN274-B25-IV-2-BL | Svängbart rörkopplingsfaste, försänkt kuggkrans | 208,00 kr | 260,00 kr | |||
GN274-B25-IV-2-SW | Svängbart rörkopplingsfaste, försänkt kuggkrans | 217,00 kr | 271,25 kr | |||
GN274-B25-MZ-2-BL | Svängbart rörkopplingsfaste, slät ring | 219,00 kr | 273,75 kr | |||
GN274-B25-MZ-2-SW | Svängbart rörkopplingsfaste, slät ring | 220,00 kr | 275,00 kr | |||
GN274-B25-OZ-2-BL | Svängbart rörkopplingsfaste, slät anliggningsyta | 217,00 kr | 271,25 kr | |||
GN274-B25-OZ-2-SW | Svängbart rörkopplingsfaste, slät anliggningsyta | 220,00 kr | 275,00 kr | |||
GN274-B30-AV-2-BL | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 217,00 kr | 271,25 kr | |||
GN274-B30-AV-2-SW | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 220,00 kr | 275,00 kr | |||
GN274-B30-IV-2-BL | Svängbart rörkopplingsfaste, försänkt kuggkrans | 215,00 kr | 268,75 kr | |||
GN274-B30-IV-2-SW | Svängbart rörkopplingsfaste, försänkt kuggkrans | 219,00 kr | 273,75 kr | |||
GN274-B30-MZ-2-BL | Svängbart rörkopplingsfaste, slät ring | 217,00 kr | 271,25 kr | |||
GN274-B30-MZ-2-SW | Svängbart rörkopplingsfaste, slät ring | 220,00 kr | 275,00 kr | |||
GN274-B30-OZ-2-BL | Svängbart rörkopplingsfaste, slät anliggningsyta | 217,00 kr | 271,25 kr | |||
GN274-B30-OZ-2-SW | Svängbart rörkopplingsfaste, slät anliggningsyta | 220,00 kr | 275,00 kr | |||
GN274-B40-AV-2-BL | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 402,00 kr | 502,50 kr | |||
GN274-B40-AV-2-SW | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 399,00 kr | 498,75 kr | |||
GN274-B40-IV-2-BL | Svängbart rörkopplingsfaste, försänkt kuggkrans | 396,00 kr | 495,00 kr | |||
GN274-B40-IV-2-SW | Svängbart rörkopplingsfaste, försänkt kuggkrans | 399,00 kr | 498,75 kr | |||
GN274-B40-MZ-2-BL | Svängbart rörkopplingsfaste, slät ring | 402,00 kr | 502,50 kr | |||
GN274-B40-MZ-2-SW | Svängbart rörkopplingsfaste, slät ring | 399,00 kr | 498,75 kr | |||
GN274-B40-OZ-2-BL | Svängbart rörkopplingsfaste, slät anliggningsyta | 402,00 kr | 502,50 kr | |||
GN274-B40-OZ-2-SW | Svängbart rörkopplingsfaste, slät anliggningsyta | 404,00 kr | 505,00 kr | |||
GN274-B42-AV-2-BL | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 396,00 kr | 495,00 kr | |||
GN274-B42-AV-2-SW | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 399,00 kr | 498,75 kr | |||
GN274-B42-IV-2-BL | Svängbart rörkopplingsfaste, försänkt kuggkrans | 396,00 kr | 495,00 kr | |||
GN274-B42-IV-2-SW | Svängbart rörkopplingsfaste, försänkt kuggkrans | 399,00 kr | 498,75 kr | |||
GN274-B42-MZ-2-BL | Svängbart rörkopplingsfaste, slät ring | 396,00 kr | 495,00 kr | |||
GN274-B42-MZ-2-SW | Svängbart rörkopplingsfaste, slät ring | 399,00 kr | 498,75 kr | |||
GN274-B42-OZ-2-BL | Svängbart rörkopplingsfaste, slät anliggningsyta | 402,00 kr | 502,50 kr | |||
GN274-B42-OZ-2-SW | Svängbart rörkopplingsfaste, slät anliggningsyta | 399,00 kr | 498,75 kr | |||
GN274-B45-AV-2-BL | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 396,00 kr | 495,00 kr | |||
GN274-B45-AV-2-SW | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 399,00 kr | 498,75 kr | |||
GN274-B45-IV-2-BL | Svängbart rörkopplingsfaste, försänkt kuggkrans | 396,00 kr | 495,00 kr | |||
GN274-B45-IV-2-SW | Svängbart rörkopplingsfaste, försänkt kuggkrans | 399,00 kr | 498,75 kr | |||
GN274-B45-MZ-2-BL | Svängbart rörkopplingsfaste, slät ring | 396,00 kr | 495,00 kr | |||
GN274-B45-MZ-2-SW | Svängbart rörkopplingsfaste, slät ring | 399,00 kr | 498,75 kr | |||
GN274-B45-OZ-2-BL | Svängbart rörkopplingsfaste, slät anliggningsyta | 395,00 kr | 493,75 kr | |||
GN274-B45-OZ-2-SW | Svängbart rörkopplingsfaste, slät anliggningsyta | 399,00 kr | 498,75 kr | |||
GN274-B48-AV-2-BL | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 396,00 kr | 495,00 kr | |||
GN274-B48-AV-2-SW | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 399,00 kr | 498,75 kr | |||
GN274-B48-IV-2-BL | Svängbart rörkopplingsfaste, försänkt kuggkrans | 396,00 kr | 495,00 kr | |||
GN274-B48-IV-2-SW | Svängbart rörkopplingsfaste, försänkt kuggkrans | 399,00 kr | 498,75 kr | |||
GN274-B48-MZ-2-BL | Svängbart rörkopplingsfaste, slät ring | 402,00 kr | 502,50 kr | |||
GN274-B48-MZ-2-SW | Svängbart rörkopplingsfaste, slät ring | 404,00 kr | 505,00 kr | |||
GN274-B48-OZ-2-BL | Svängbart rörkopplingsfaste, slät anliggningsyta | 402,00 kr | 502,50 kr | |||
GN274-B48-OZ-2-SW | Svängbart rörkopplingsfaste, slät anliggningsyta | 399,00 kr | 498,75 kr | |||
GN274-B50-AV-2-BL | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 395,00 kr | 493,75 kr | |||
GN274-B50-AV-2-SW | Svängbart rörkopplingsfaste, förhöjd kuggkrans | 399,00 kr | 498,75 kr | |||
GN274-B50-IV-2-BL | Svängbart rörkopplingsfaste, försänkt kuggkrans | 395,00 kr | 493,75 kr | |||
GN274-B50-IV-2-SW | Svängbart rörkopplingsfaste, försänkt kuggkrans | 399,00 kr | 498,75 kr | |||
GN274-B50-MZ-2-BL | Svängbart rörkopplingsfaste, slät ring | 400,00 kr | 500,00 kr | |||
GN274-B50-MZ-2-SW | Svängbart rörkopplingsfaste, slät ring | 399,00 kr | 498,75 kr | |||
GN274-B50-OZ-2-BL | Svängbart rörkopplingsfaste, slät anliggningsyta | 400,00 kr | 500,00 kr | |||
GN274-B50-OZ-2-SW | Svängbart rörkopplingsfaste, slät anliggningsyta | 399,00 kr | 498,75 kr |
