Linjärskena GN2422 i värmebehandlat, förzinkat stål med härdade rullbanor

Linjärskena i värmebehandlat, förzinkat stål med härdade rullbanor.
Linjärskenan kan kombineras med kamrullvagn GN2424 eller kamrulle GN2426 för att skapa ett linjärstyrningssystem. Dessa utrymmesbesparande enheter används exempelvis för att bära skjutdörrar eller inom maskinteknik för en linjär rörelse av anläggningsutrustning.

Systemet erbjuder en hög stabilitet och en tyst gång även vid höga hastigheter. Tack vare möjligheten att kombinera fasta och flytande (rörliga i sidled) rullbanor möjliggör de en kompensation för parallellfel och orsakar därmed ingen större påfrestning på den omgivande konstruktionen. Lågbyggande skruvar medföljer typerna UT och XT.
Observera att vinkeln w ej bör överskridas. Om detta inte kan undvikas skall de angivna maxbelastningarna reduceras med 30%.

Den tillåtna förskjutningen av kamrullar och kamrullvagnar av typ UT / UV anges av värdena för x och z. Referensen är den nominella mittpunkten för loppet bm. Ett parallell- eller vinkelfel kan således kompenseras över hela längden av lagerbanan, vilket motsvarar en förskjutning från summan av värdena för x och z.

För att garantera en korrekt rörelse måste utvändiga dimensioner beaktas vid montering av linjärstyrningssystemet. Lämpliga komponenter inkluderar stöd på lagerbanan och på rullvagnen som inte får vara mindre än bredderna a eller b. På så sätt kan krafter som verkar utifrån överföras tillförlitligt från linjärstyrningssystemet utan att monteringsskruvarna utsätts för skjuvspänning. Observera också att samtliga monteringshål måste användas för att de angivna maxbelastningarna skall gälla.

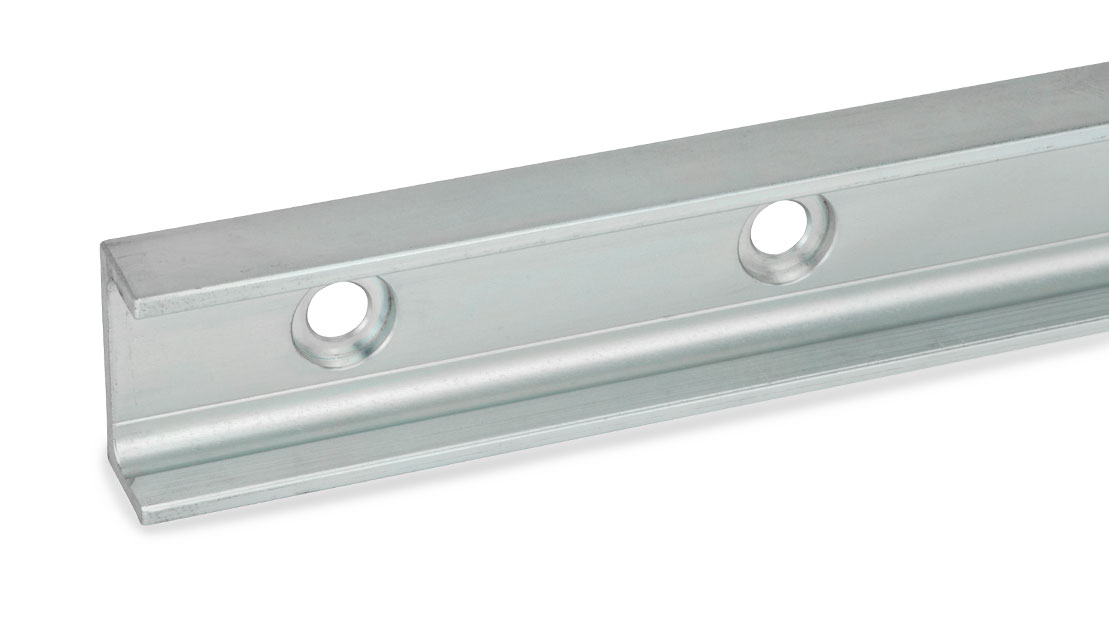

Typ UT: flytande rullbana med monteringshål för lågbyggande skruvar (skruvar medföljer).

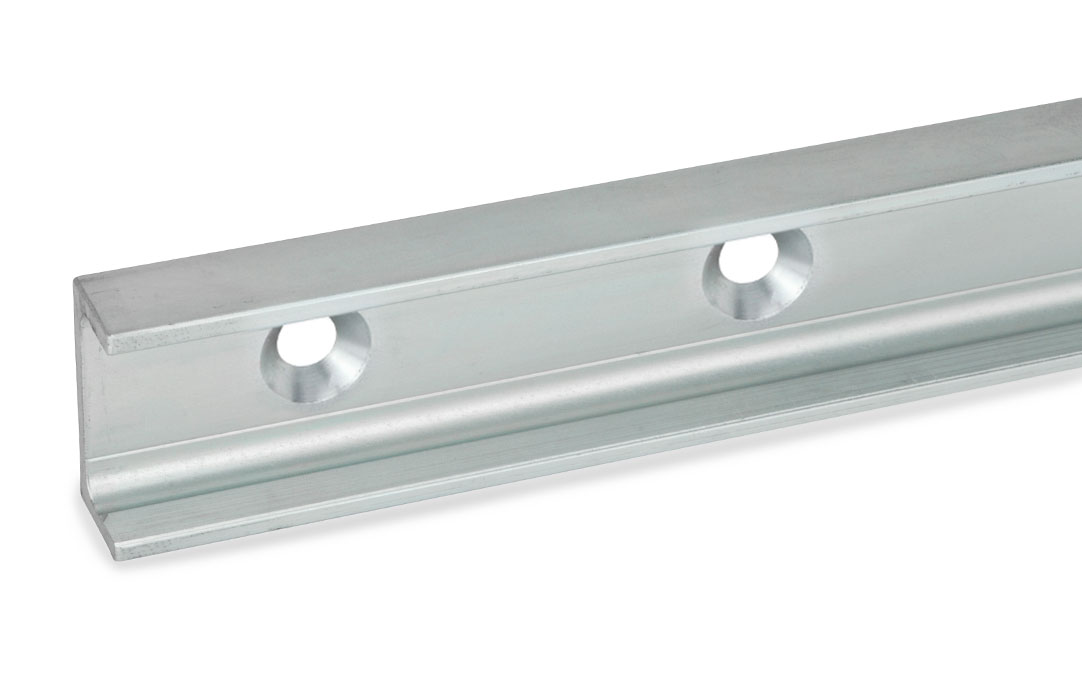

Typ UV: flytande rullbana med försänkta monteringshål.

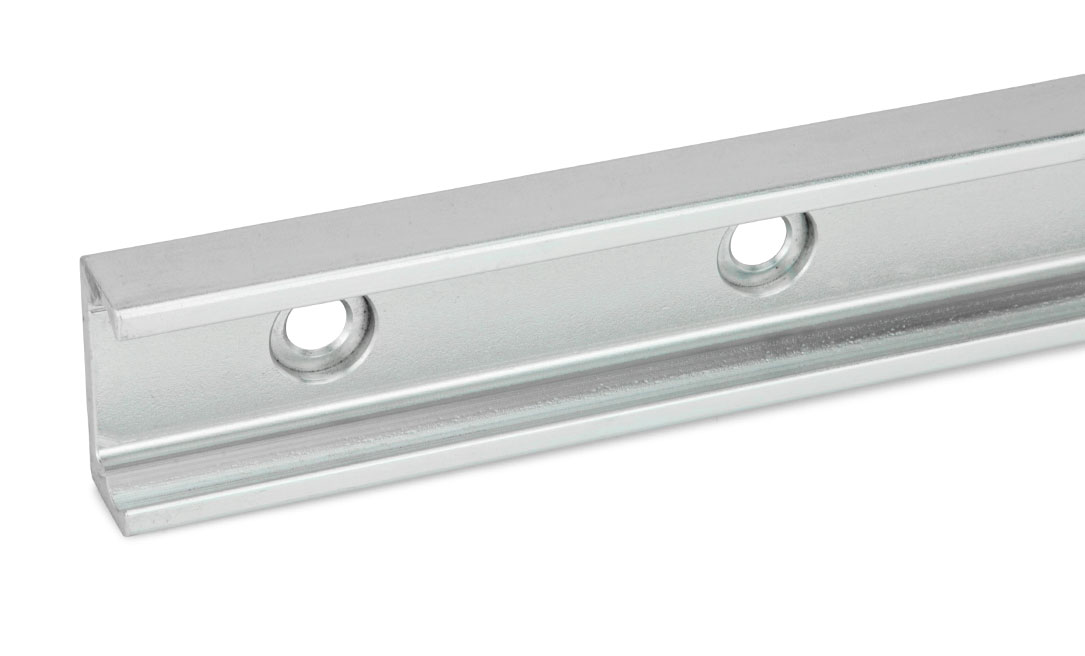

Typ XT: fast rullbana med monteringshål för lågbyggande skruvar (skruvar medföljer).

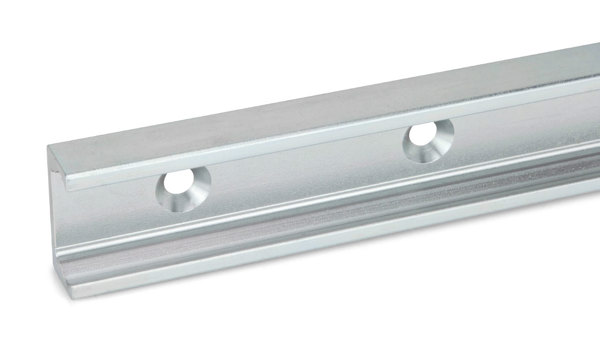

Typ XV: fast rullbana med försänkta monteringshål.

Beställningsexempel: GN2422-18-800-40-XV
