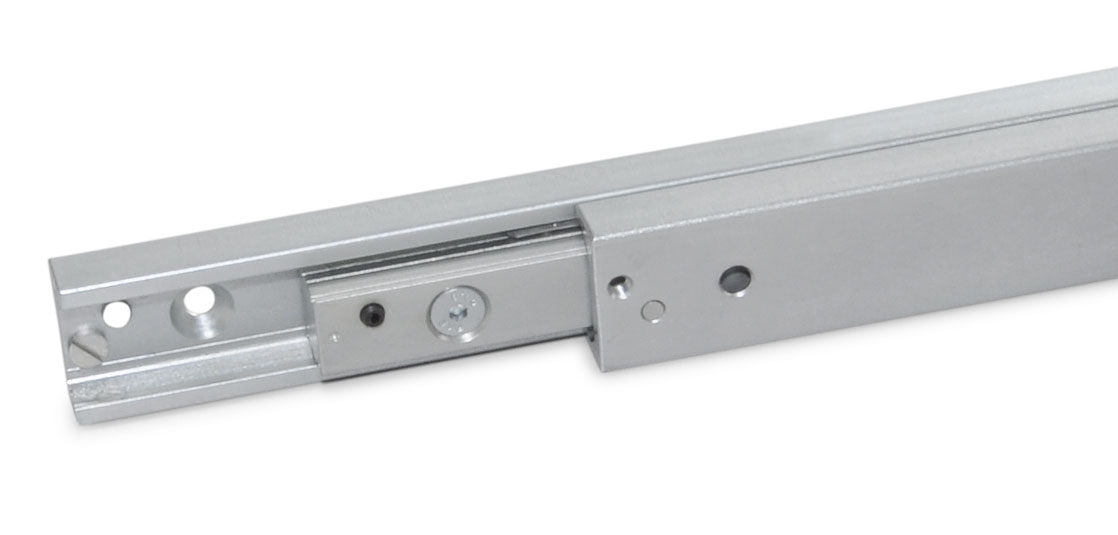

Teleskopisk linjärstyrning GN2410 i förzinkat stål med dubbla skenor

Teleskopisk linjärstyrning GN2410 består av två linjära, kullagerstyrda skenor som är sammankopplade med vagnarna. De används exempelvis inom materialhantering eller automatiserade applikationer, samt inom fixturtillverkning för att uppnå en glidande rörelse i en linjär riktning i de fall en lång förlängning med låg konstruktionshöjd är önskvärd.

Den dubbla konfigurationen har fördelen att både den radiella och axiella lastkapaciteten är identisk. Samtidigt har denna design visat sig vara mindre känslig för smuts i praktisk användning.

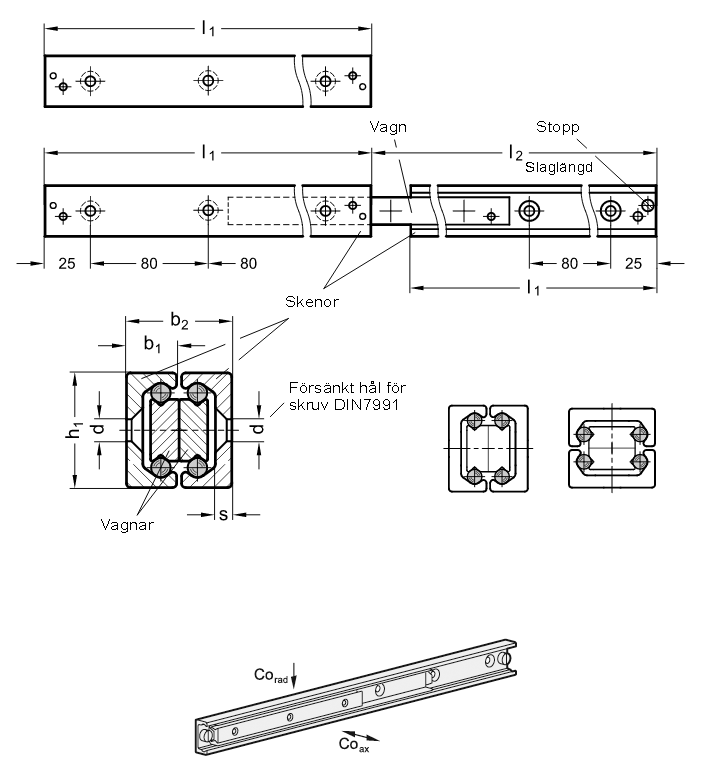

Skenorna och vagnarna är lika långa. Båda vagnarna kan förlängas så att en total förlängning uppnås som är längre än baslängden l1. Genom att ta bort stödskruvarna från skenorna möjliggörs en förlängning av skenorna på båda sidor.

Externa element bör begränsa den maximala glidförmågan; stöden på skenan är utformade för att förhindra oavsiktlig lossning av vagnen från skenan.

Värmebehandlat, förzinkat stål med rullbanor och kulor i härdat stål.
Kulhållare i förzinkat stål.

Beställningsexempel: GN2410-43-450
