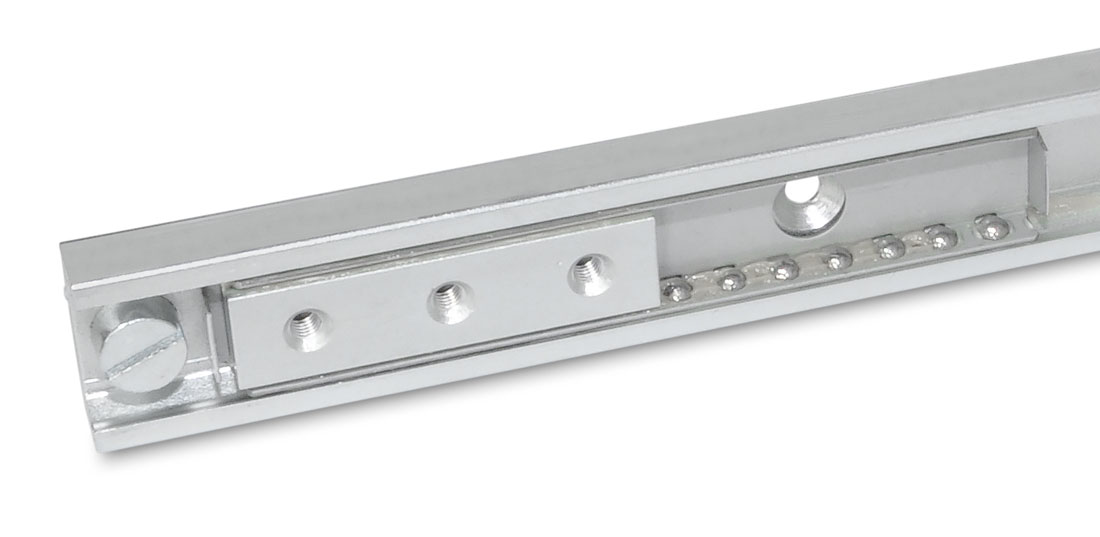

Linjärstyrning GN2402 i förzinkat stål
Linjärstyrning i värmebehandlat, förzinkat stål med rullbanor och kulor i härdat stål.
Kulhållare i förzinkat stål.
Beställningsexempel: GN2402-28-210-450
CAD-filer

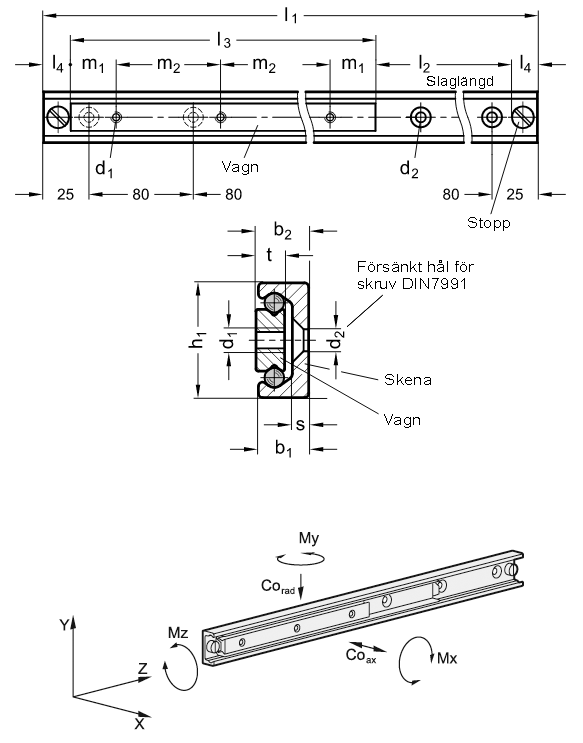

| Lastkapacitet | Tillåtet moment | |||||||||||||||||
| h1 | l3 | l1 - l2 | b1 | b2 | d1 | d2 | l4 max. | m1 | m2 | s | t | Co rad (N) | Co ax (N) | Mx (N) | My (N) | Mz (N) | ||
| 28 | 60 | 130 - 34 | 210 - 114 | 370 - 274 | 12,3 | 12,9 | M 5 | 5,5 | 18 | 10 | 20 | 4 | 7 | 3580 | 2500 | 37 | 25 | 18 |
| 28 | 80 | 290 - 174 | 450 - 334 | 610 - 494 | 12,3 | 12,9 | M 5 | 5,5 | 18 | 10 | 20 | 4 | 7 | 4780 | 3345 | 65 | 45 | 23 |
| 28 | 130 | 290 - 124 | 450 - 284 | 690 - 524 | 12,3 | 12,9 | M 5 | 5,5 | 18 | 25 | 80 | 4 | 7 | 7765 | 5435 | 166 | 117 | 38 |
| 28 | 210 | 450 - 204 | 610 - 364 | 1010 - 764 | 12,3 | 12,9 | M 5 | 5,5 | 18 | 25 | 80 | 4 | 7 | 12545 | 8780 | 430 | 300 | 62 |
| 35 | 130 | 290 - 114 | 450 - 274 | 770 - 594 | 16,5 | 17 | M 6 | 6,5 | 23 | 25 | 80 | 3,5 | 10 | 9980 | 6985 | 219 | 156 | 50 |
| 35 | 210 | 450 - 194 | 690 - 434 | 1010 - 754 | 16,5 | 17 | M 6 | 6,5 | 23 | 25 | 80 | 3,5 | 10 | 16125 | 11290 | 560 | 394 | 87 |
| 35 | 290 | 610 - 274 | 930 - 594 | 1330 - 994 | 16,5 | 17 | M 6 | 6,5 | 23 | 25 | 80 | 3,5 | 10 | 22270 | 15590 | 1085 | 745 | 109 |
| 43 | 210 | 450 - 194 | 690 -434 | 1010 - 754 | 21 | 22 | M 8 | 8,5 | 23 | 25 | 80 | 4,5 | 13,5 | 23140 | 16200 | 790 | 552 | 157 |
| 43 | 370 | 770 - 354 | 1010 - 594 | 1490 - 1074 | 21 | 22 | M 8 | 8,5 | 23 | 25 | 80 | 4,5 | 13,5 | 40775 | 28540 | 2445 | 1710 | 275 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN2402-28-130-290 | Linjärstyrning | 1 661,00 kr | 2 076,25 kr | Kontakta oss för att beställa | ||
| GN2402-28-130-450 | Linjärstyrning | 1 911,00 kr | 2 388,75 kr | Kontakta oss för att beställa | ||
| GN2402-28-130-690 | Linjärstyrning | 2 279,00 kr | 2 848,75 kr | Kontakta oss för att beställa | ||
| GN2402-28-210-1010 | Linjärstyrning | 3 145,00 kr | 3 931,25 kr | Kontakta oss för att beställa | ||
| GN2402-28-210-450 | Linjärstyrning | 2 073,00 kr | 2 591,25 kr | Kontakta oss för att beställa | ||
| GN2402-28-210-610 | Linjärstyrning | 2 372,00 kr | 2 965,00 kr | Kontakta oss för att beställa | ||
| GN2402-28-60-130 | Linjärstyrning | 1 190,00 kr | 1 487,50 kr | Kontakta oss för att beställa | ||
| GN2402-28-60-210 | Linjärstyrning | 1 295,00 kr | 1 618,75 kr | Kontakta oss för att beställa | ||
| GN2402-28-60-370 | Linjärstyrning | 1 546,00 kr | 1 932,50 kr | Kontakta oss för att beställa | ||
| GN2402-28-80-290 | Linjärstyrning | 1 545,00 kr | 1 931,25 kr | Kontakta oss för att beställa | ||
| GN2402-28-80-450 | Linjärstyrning | 1 793,00 kr | 2 241,25 kr | Kontakta oss för att beställa | ||
| GN2402-28-80-610 | Linjärstyrning | 2 085,00 kr | 2 606,25 kr | Kontakta oss för att beställa | ||
| GN2402-35-130-290 | Linjärstyrning | 1 954,00 kr | 2 442,50 kr | Kontakta oss för att beställa | ||
| GN2402-35-130-450 | Linjärstyrning | 2 403,00 kr | 3 003,75 kr | Kontakta oss för att beställa | ||
| GN2402-35-130-770 | Linjärstyrning | 3 386,00 kr | 4 232,50 kr | Kontakta oss för att beställa | ||
| GN2402-35-210-1010 | Linjärstyrning | 4 251,00 kr | 5 313,75 kr | Kontakta oss för att beställa | ||
| GN2402-35-210-450 | Linjärstyrning | 2 715,00 kr | 3 393,75 kr | Kontakta oss för att beställa | ||
| GN2402-35-210-690 | Linjärstyrning | 3 293,00 kr | 4 116,25 kr | Kontakta oss för att beställa | ||
| GN2402-35-290-1330 | Linjärstyrning | 5 610,00 kr | 7 012,50 kr | Kontakta oss för att beställa | ||
| GN2402-35-290-610 | Linjärstyrning | 3 251,00 kr | 4 063,75 kr | Kontakta oss för att beställa | ||
| GN2402-35-290-930 | Linjärstyrning | 4 096,00 kr | 5 120,00 kr | Kontakta oss för att beställa | ||
| GN2402-43-210-1010 | Linjärstyrning | 5 083,00 kr | 6 353,75 kr | Kontakta oss för att beställa | ||
| GN2402-43-210-450 | Linjärstyrning | 3 408,00 kr | 4 260,00 kr | Kontakta oss för att beställa | ||
| GN2402-43-210-690 | Linjärstyrning | 3 859,00 kr | 4 823,75 kr | Kontakta oss för att beställa | ||
| GN2402-43-370-1010 | Linjärstyrning | 5 514,00 kr | 6 892,50 kr | Kontakta oss för att beställa | ||
| GN2402-43-370-1490 | Linjärstyrning | 6 903,00 kr | 8 628,75 kr | Kontakta oss för att beställa | ||
| GN2402-43-370-770 | Linjärstyrning | 4 836,00 kr | 6 045,00 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
