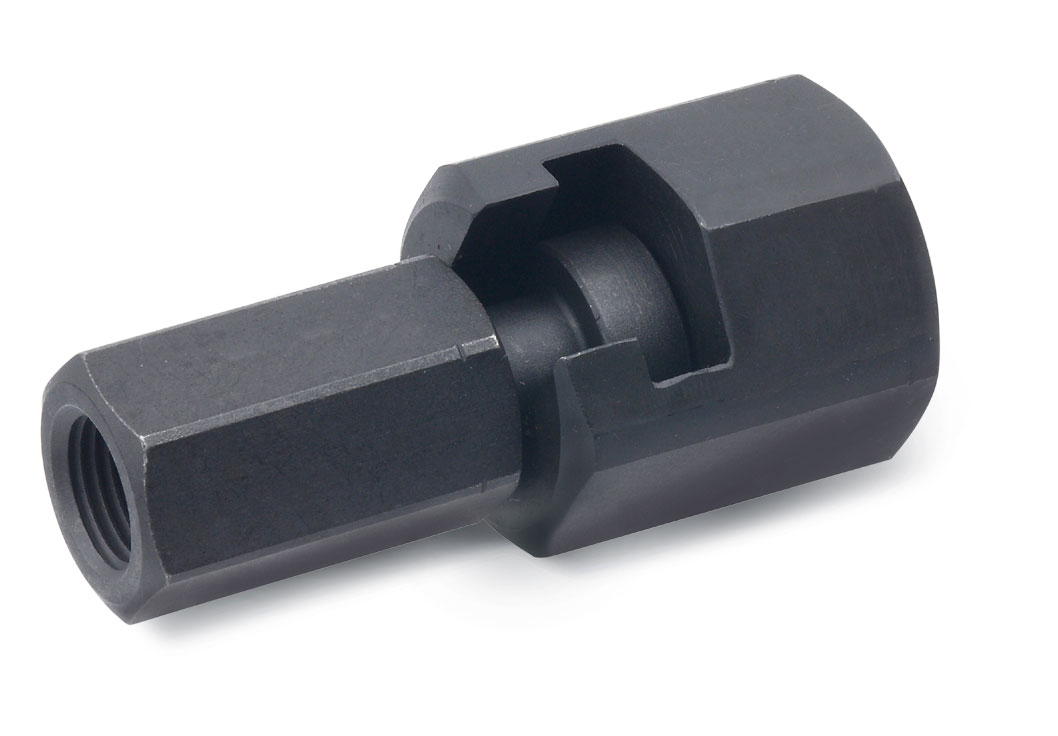

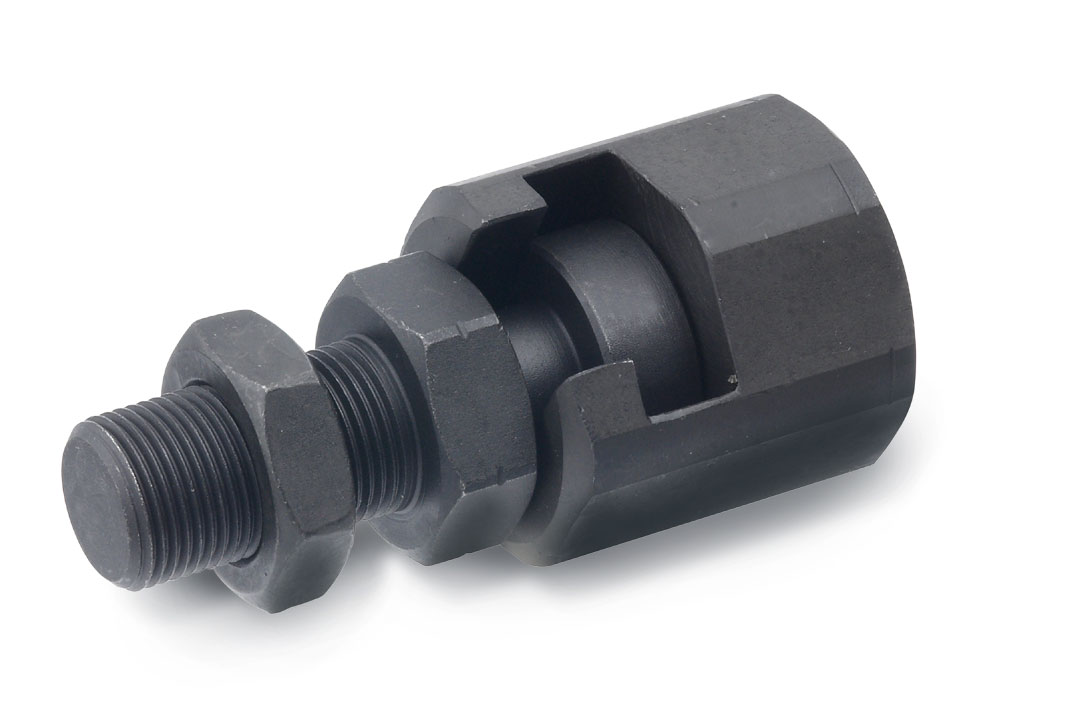

Snabbkoppling GN240 i härdat stål
Snabbkoppling i härdat, fosfaterat stål.
Snabbkopplingen kompenserar för radiell förskjutning.
Beställningsexempel: GN240-M12-A
CAD-filer

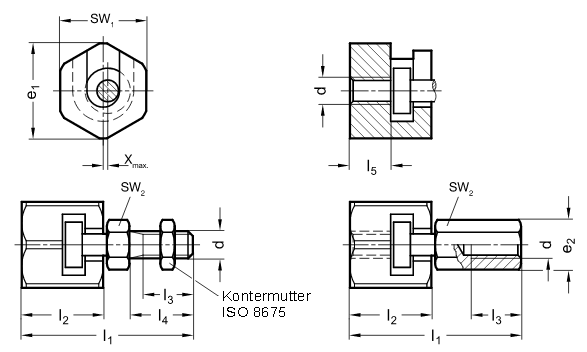

| d | e1 | e2 ≈ | l1 ≈ | l2 | l3 min. | l4 | l5 +1 | sw1 | sw2 | x (max. radiell förskjutning) | max. drag/tryck (N) | |
| M 6 | - | 21 | 11 | 37,5 | 18 | 11 | 14 | 9 | 19 | 10 | 0,6 | 2500 |
| M 8 | - | 26 | 14,5 | 45 | 22,5 | 13,5 | 17 | 11,5 | 24 | 13 | 0,7 | 4500 |
| M 10 | M 10 x 1,25 | 30 | 19 | 56 | 29 | 16 | 20 | 16 | 27 | 17 | 0,7 | 6500 |
| M 12 | M 12 x 1,25 | 32,5 | 21 | 66,5 | 34 | 21 | 25 | 17 | 30 | 19 | 0,8 | 10000 |
| M 16 | M 16 x 1,5 | 39 | 27 | 83 | 42 | 25 | 30 | 23 | 36 | 24 | 1 | 18000 |
| M 20 | M 20 x 1,5 | 44 | 34 | 93,5 | 45,5 | 29 | 35 | 23,5 | 41 | 30 | 1 | 30000 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN240-M10-A | Snabbkoppling | 683,00 kr | 853,75 kr | Kontakta oss för att beställa | ||
| GN240-M10-B | Snabbkoppling | 683,00 kr | 853,75 kr | Kontakta oss för att beställa | ||
| GN240-M10X1,25-A | Snabbkoppling | 683,00 kr | 853,75 kr | Kontakta oss för att beställa | ||
| GN240-M10X1,25-B | Snabbkoppling | 683,00 kr | 853,75 kr | Kontakta oss för att beställa | ||
| GN240-M12-A | Snabbkoppling | 773,00 kr | 966,25 kr | Kontakta oss för att beställa | ||
| GN240-M12-B | Snabbkoppling | 773,00 kr | 966,25 kr | Kontakta oss för att beställa | ||
| GN240-M12X1,25-A | Snabbkoppling | 773,00 kr | 966,25 kr | Kontakta oss för att beställa | ||
| GN240-M12X1,25-B | Snabbkoppling | 773,00 kr | 966,25 kr | Kontakta oss för att beställa | ||
| GN240-M16-A | Snabbkoppling | 941,00 kr | 1 176,25 kr | Kontakta oss för att beställa | ||
| GN240-M16-B | Snabbkoppling | 941,00 kr | 1 176,25 kr | Kontakta oss för att beställa | ||
| GN240-M16X1,5-A | Snabbkoppling | 941,00 kr | 1 176,25 kr | Kontakta oss för att beställa | ||
| GN240-M16X1,5-B | Snabbkoppling | 941,00 kr | 1 176,25 kr | Kontakta oss för att beställa | ||
| GN240-M20-A | Snabbkoppling | 1 142,00 kr | 1 427,50 kr | Kontakta oss för att beställa | ||
| GN240-M20-B | Snabbkoppling | 1 142,00 kr | 1 427,50 kr | Kontakta oss för att beställa | ||
| GN240-M20X1,5-A | Snabbkoppling | 1 142,00 kr | 1 427,50 kr | Kontakta oss för att beställa | ||
| GN240-M20X1,5-B | Snabbkoppling | 1 142,00 kr | 1 427,50 kr | Kontakta oss för att beställa | ||
| GN240-M6-A | Snabbkoppling | 550,00 kr | 687,50 kr | Kontakta oss för att beställa | ||
| GN240-M6-B | Snabbkoppling | 551,00 kr | 688,75 kr | Kontakta oss för att beställa | ||
| GN240-M8-A | Snabbkoppling | 582,00 kr | 727,50 kr | Kontakta oss för att beställa | ||
| GN240-M8-B | Snabbkoppling | 582,00 kr | 727,50 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
