Extra kraftigt gångjärn GN237.3 i rostfritt, syrafast stål
Extra kraftigt gångjärn i rostfritt, syrafast stål, designat för användning under tuffa förhållanden.
Gångjärnsstiften är integrerade och gör att gångjärnen kan användas i miljöer med kraftiga vibrationer och stötar. Materialet i gångjärnsvingarna är mycket robust och lämpar sig för användning i aggressiva miljöer, med vissa restriktioner. Slitage minimeras genom effektiv friktionsparning av gångjärnskomponenterna och smörjning.

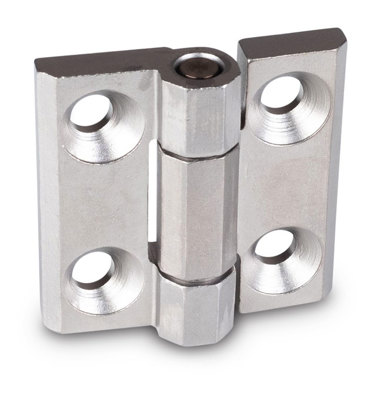

Typ A: utan centrerade fästen.

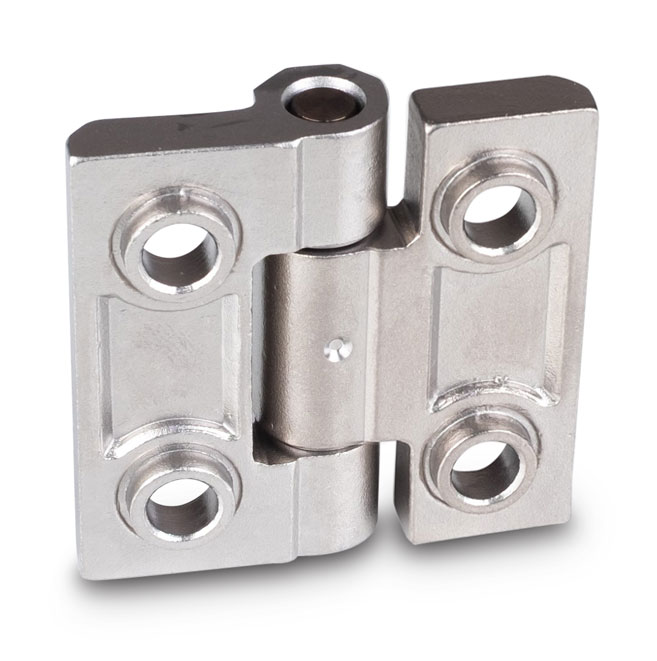

Typ B: med centrerade fästen.
Typ B-gångjärnet har centrerande fästen som förhindrar glidning i sidled under hög belastning och skyddar monteringsskruvarna från otillåten skjuvkraft.
Gångjärnsvingar: AISI 316. Mattblästrad.
Sprint: AISI 318LN. Nickelpläterad. Smord med specialfett. FDA-kompatibel, klass H1.
Beställlningsexempel: GN237.3-NI-60-60-A-GS
CAD-filer

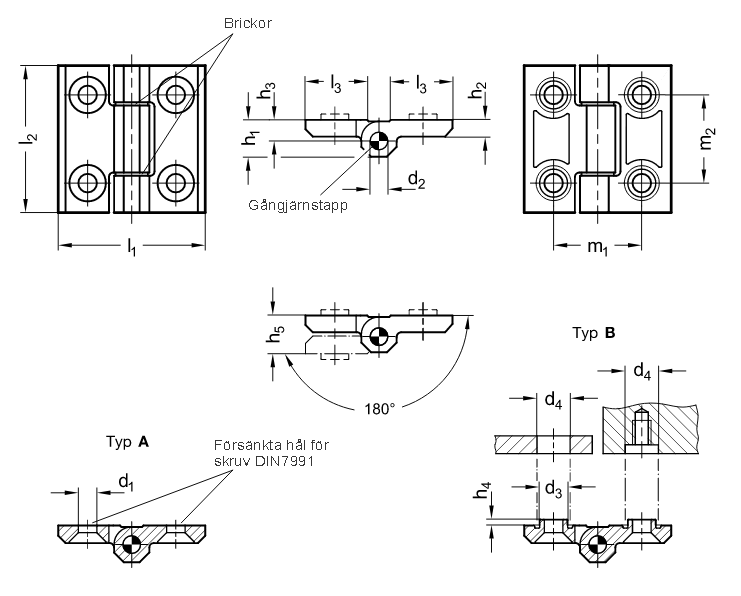

| l1 | l2 | d1 | d2 | d3 | d4 +0.5 | h1 | h2 | h3 | h4 | h5 | l3 | m1 | m2 |
| 50 | 50 | 6.3 | 6 | 9.5 | 10 | 12.5 | 6 | 6.5 | 2 | 13 | 21 | 30 | 30 |
| 60 | 60 | 8.3 | 8 | 12.5 | 13 | 16 | 8 | 8.5 | 3 | 17 | 25.5 | 36 | 36 |
| 80 | 80 | 10.3 | 10 | 14.5 | 15 | 20 | 10 | 10.5 | 4 | 21 | 36 | 50 | 50 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN237.3-A4-50-50-A-GS | Extra kraftigt gångjärn, rostfritt, syrafast | 304,00 kr | 380,00 kr | Kontakta oss för att beställa | ||
| GN237.3-A4-50-50-B-GS | Extra kraftigt gångjärn, rostfritt, syrafast | 317,00 kr | 396,25 kr | Kontakta oss för att beställa | ||
| GN237.3-A4-60-60-A-GS | Extra kraftigt gångjärn, rostfritt, syrafast | 406,00 kr | 507,50 kr | Kontakta oss för att beställa | ||
| GN237.3-A4-60-60-B-GS | Extra kraftigt gångjärn, rostfritt, syrafast | 418,00 kr | 522,50 kr | Kontakta oss för att beställa | ||
| GN237.3-A4-80-80-A-GS | Extra kraftigt gångjärn, rostfritt, syrafast | 627,00 kr | 783,75 kr | Kontakta oss för att beställa | ||
| GN237.3-A4-80-80-B-GS | Extra kraftigt gångjärn, rostfritt, syrafast | 682,00 kr | 852,50 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
