Extra kraftigt, förlängt gångjärn GN237.3 i rostfritt stål
Extra kraftigt, förlängt gångjärn i rostfritt stål, designat för användning under tuffa förhållanden.
Gångjärnsstiften är integrerade och gör att gångjärnen kan användas i miljöer med kraftiga vibrationer och stötar. Materialet i gångjärnsvingarna är mycket robust och lämpar sig för användning i aggressiva miljöer, med vissa restriktioner. Slitage minimeras genom effektiv friktionsparning av gångjärnskomponenterna och smörjning.
Typ B-gångjärnet har centrerande fästen som förhindrar glidning i sidled under hög belastning och skyddar monteringsskruvarna från otillåten skjuvkraft.

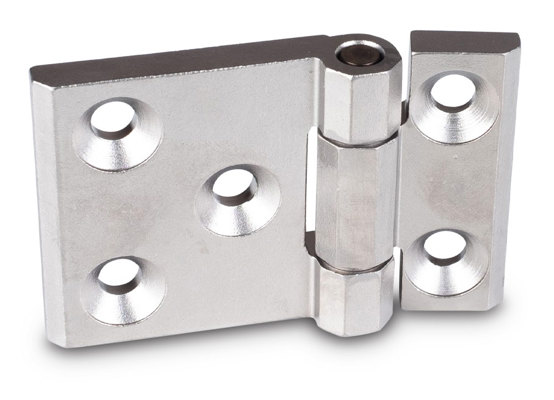

Typ A: utan centrerade fästen.

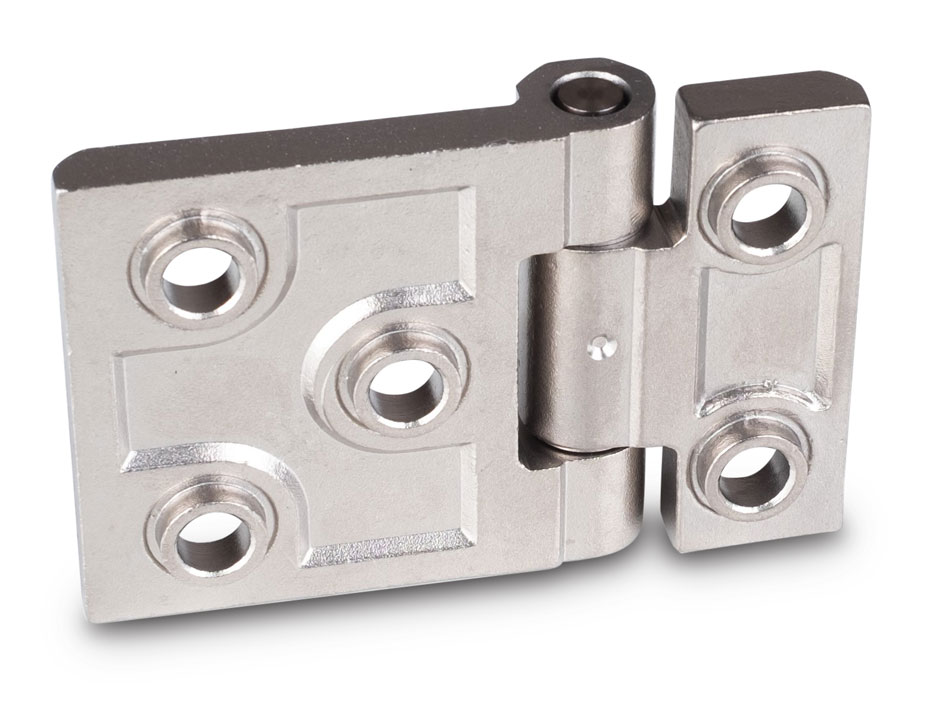

Typ B: med centrerade fästen.

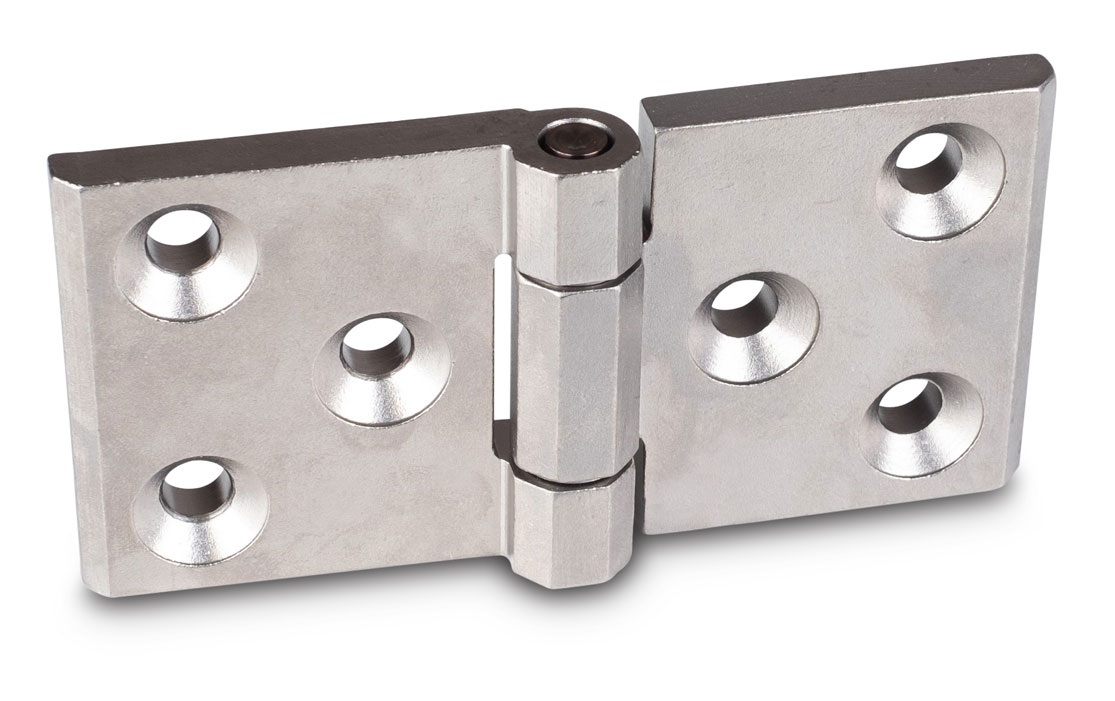

GS: mattblästrad.

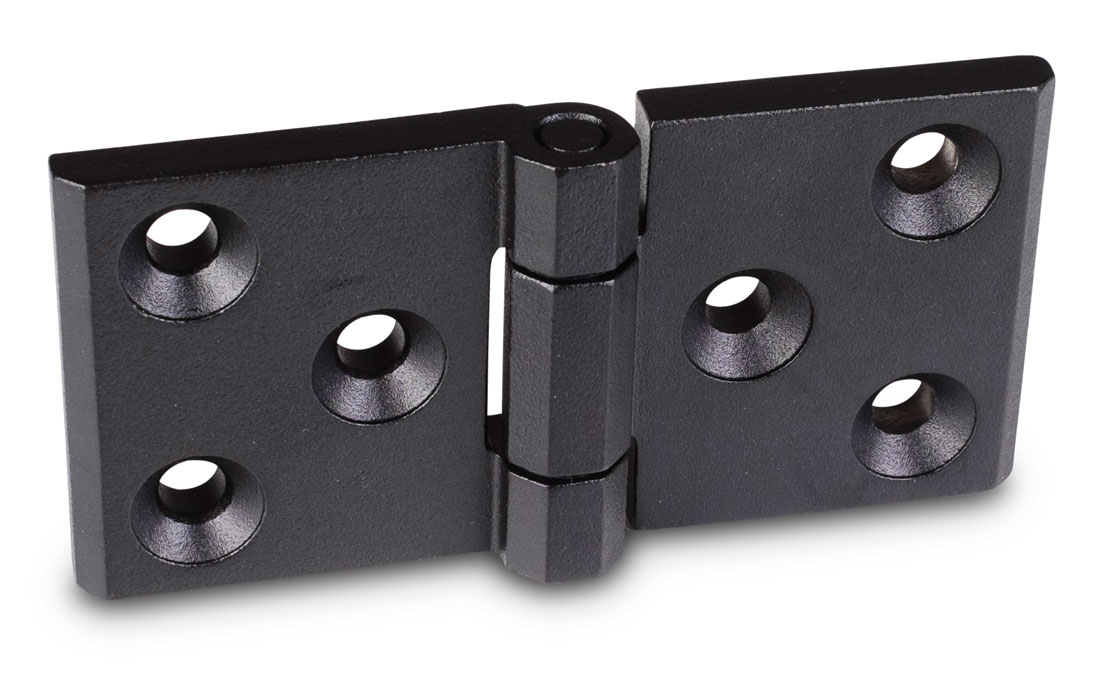

SW: pulverlackerad, svart.
Beställlningsexempel: GN237.3-NI-120-80-B-SW
CAD-filer

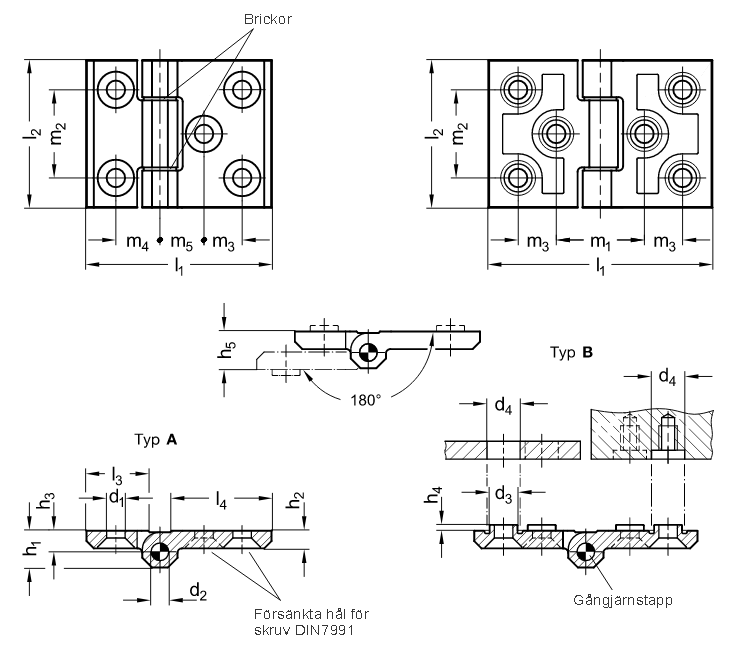

| l1 | l2 | d1 | d2 | d3 | d4 +0.5 | h1 | h2 | h3 | h4 | h5 | l3 | l4 | m1 | m2 | m3 | m4 | m5 | |
| asymmetrisk | symmetrisk | |||||||||||||||||
| 63 | - | 50 | 6.3 | 6 | 9.5 | 10 | 12.5 | 6 | 6.5 | 2 | 13 | 21 | 34 | - | 30 | 13 | 15 | 15 |
| - | 76 | 50 | 6.3 | 6 | 9.5 | 10 | 12.5 | 6 | 6.5 | 2 | 13 | 34 | 34 | 30 | 30 | 13 | - | - |
| 90 | - | 60 | 8.3 | 8 | 12.5 | 13 | 16 | 8 | 8.5 | 3 | 17 | 25.5 | 56 | - | 36 | 22.5 | 18 | 22.5 |
| - | 120 | 60 | 8.3 | 8 | 12.5 | 13 | 16 | 8 | 8.5 | 3 | 17 | 56 | 56 | 45 | 36 | 22.5 | - | - |
| 120 | - | 80 | 10.3 | 10 | 14.5 | 15 | 20 | 10 | 10.5 | 4 | 21 | 36 | 75 | - | 50 | 30 | 25 | 30 |
| - | 160 | 80 | 10.3 | 10 | 14.5 | 15 | 20 | 10 | 10.5 | 4 | 21 | 75 | 75 | 60 | 50 | 30 | - | - |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN237.3-NI-120-60-A-GS | Extra kraftigt gångjärn, rostfritt, förlängt | 529,00 kr | 661,25 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-120-60-A-SW | Extra kraftigt gångjärn, rostfritt, förlängt | 575,00 kr | 718,75 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-120-60-B-GS | Extra kraftigt gångjärn, rostfritt, förlängt | 548,00 kr | 685,00 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-120-60-B-SW | Extra kraftigt gångjärn, rostfritt, förlängt | 594,00 kr | 742,50 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-120-80-A-GS | Extra kraftigt gångjärn, rostfritt, förlängt | 741,00 kr | 926,25 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-120-80-A-SW | Extra kraftigt gångjärn, rostfritt, förlängt | 805,00 kr | 1 006,25 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-120-80-B-GS | Extra kraftigt gångjärn, rostfritt, förlängt | 798,00 kr | 997,50 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-120-80-B-SW | Extra kraftigt gångjärn, rostfritt, förlängt | 867,00 kr | 1 083,75 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-160-80-A-GS | Extra kraftigt gångjärn, rostfritt, förlängt | 919,00 kr | 1 148,75 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-160-80-A-SW | Extra kraftigt gångjärn, rostfritt, förlängt | 987,00 kr | 1 233,75 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-160-80-B-GS | Extra kraftigt gångjärn, rostfritt, förlängt | 985,00 kr | 1 231,25 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-160-80-B-SW | Extra kraftigt gångjärn, rostfritt, förlängt | 1 059,00 kr | 1 323,75 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-63-50-A-GS | Extra kraftigt gångjärn, rostfritt, förlängt | 283,00 kr | 353,75 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-63-50-A-SW | Extra kraftigt gångjärn, rostfritt, förlängt | 320,00 kr | 400,00 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-63-50-B-GS | Extra kraftigt gångjärn, rostfritt, förlängt | 300,00 kr | 375,00 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-63-50-B-SW | Extra kraftigt gångjärn, rostfritt, förlängt | 338,00 kr | 422,50 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-76-50-A-GS | Extra kraftigt gångjärn, rostfritt, förlängt | 317,00 kr | 396,25 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-76-50-A-SW | Extra kraftigt gångjärn, rostfritt, förlängt | 356,00 kr | 445,00 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-76-50-B-GS | Extra kraftigt gångjärn, rostfritt, förlängt | 336,00 kr | 420,00 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-76-50-B-SW | Extra kraftigt gångjärn, rostfritt, förlängt | 375,00 kr | 468,75 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-90-60-A-GS | Extra kraftigt gångjärn, rostfritt, förlängt | 429,00 kr | 536,25 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-90-60-A-SW | Extra kraftigt gångjärn, rostfritt, förlängt | 477,00 kr | 596,25 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-90-60-B-GS | Extra kraftigt gångjärn, rostfritt, förlängt | 447,00 kr | 558,75 kr | Kontakta oss för att beställa | ||
| GN237.3-NI-90-60-B-SW | Extra kraftigt gångjärn, rostfritt, förlängt | 493,00 kr | 616,25 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
