Bälgkoppling med klämnav

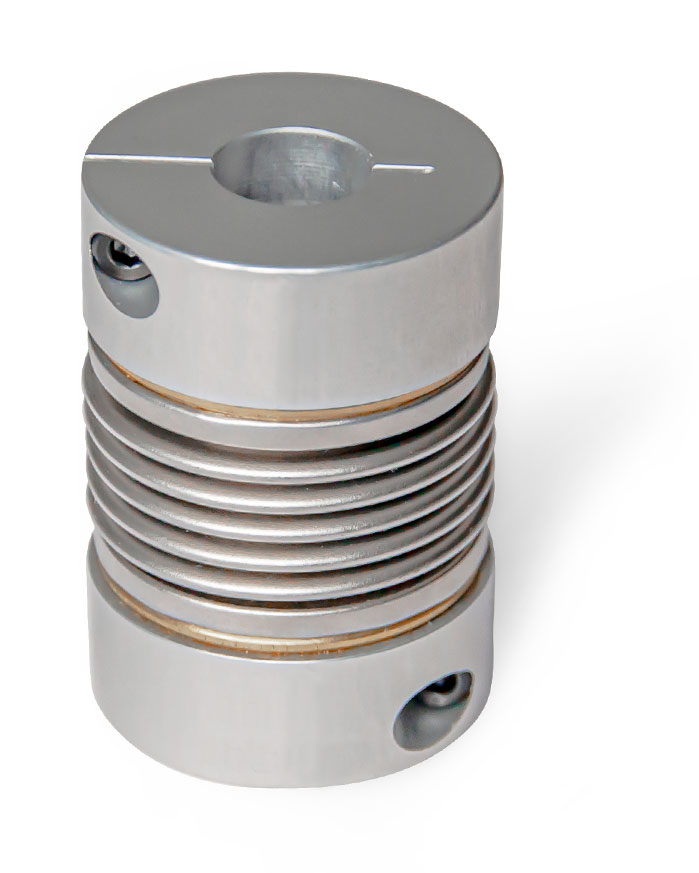

Bälgkoppling GN2244 med klämnav

Bälgkoppling med klämnav i eloxerad aluminium och bälg i rostfritt stål (AISI 304).
Insexskruvar DIN912 i brunerat stål.
Presshylsa i mässing.

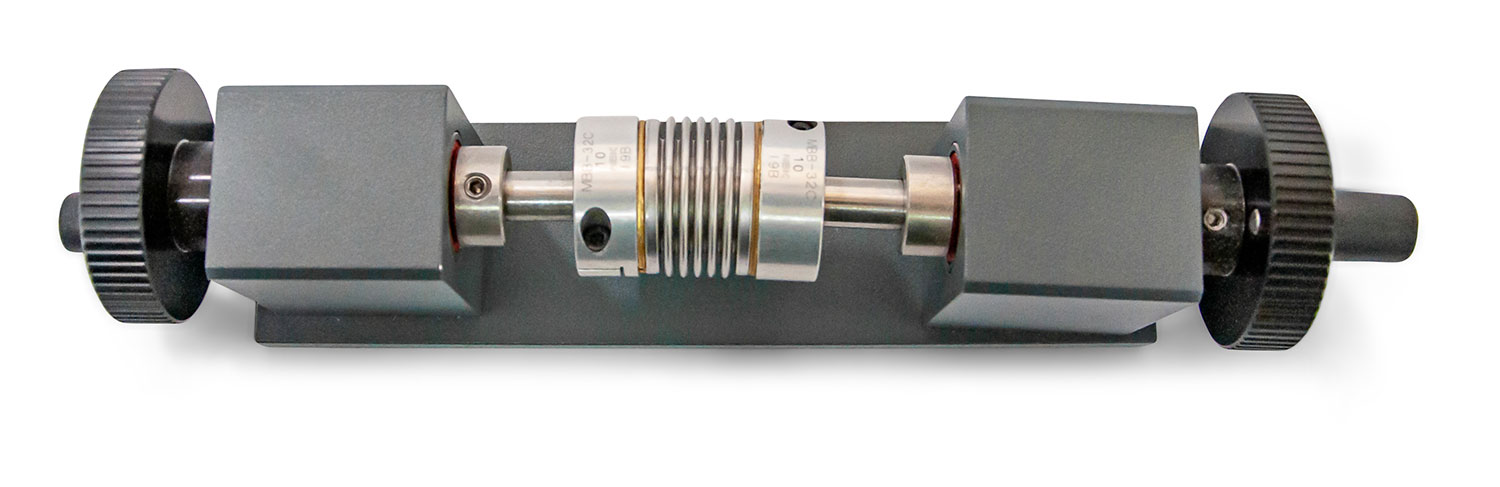

Bälgkopplingen överför vinklar och vridmoment med extrem precision utan glapp. Metallbälgen kompenserar också för axelavvikelser och excentricitet. Klämnaven gör kopplingarna mycket enkla att installera. Bälgkopplingen används i applikationer där en exakt position och rörelseöverföring krävs, till exempel i servosystem och industriella robotar.

Arbetstemperatur upp till 120°C (se graf för mer information).

Beställningsexempel: GN2244-27-B6-6-AL-NI

CAD-filer

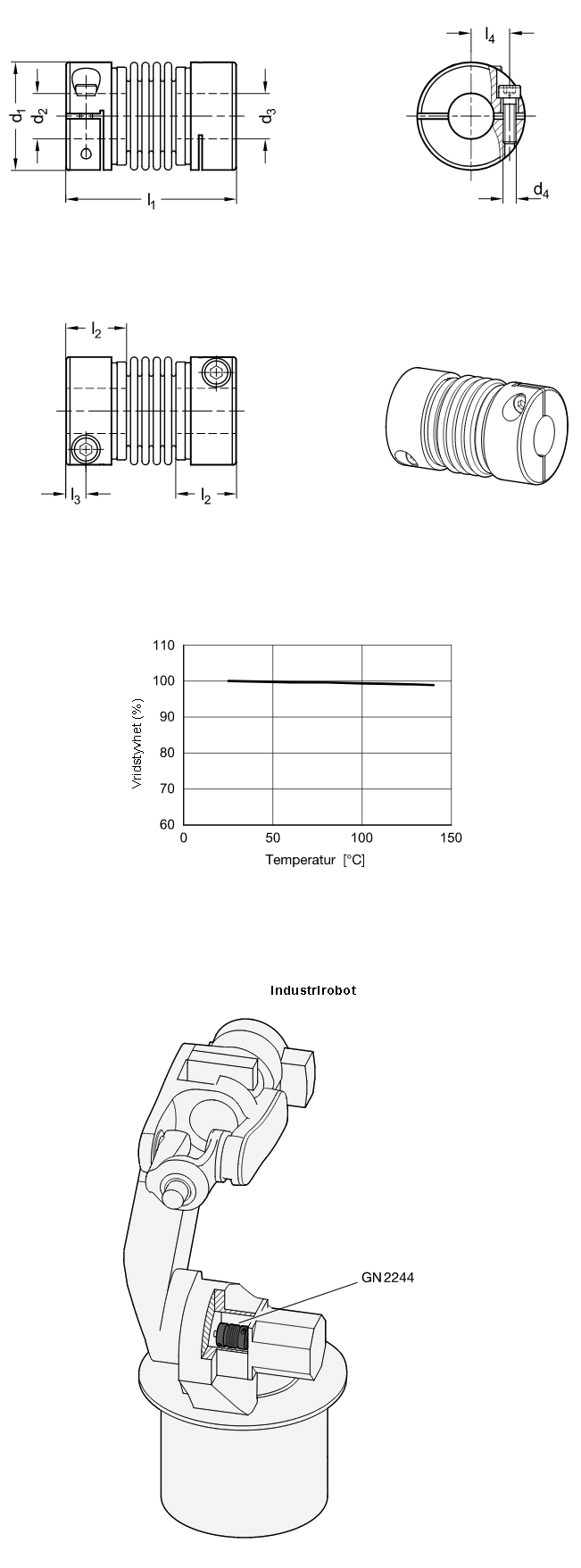

Bälgkoppling med klämnav - ritning
d1d2 / d3 H8 (rekomm. axeltolerans h7)
recommended
shaft tolerance h7
195/55/65/86/66/88/8
276/66/86/108/88/1010/10
3210/1010/1210/1412/1212/1414/14
4012/1212/1512/1915/1515/1919/19
d1d4l1l2 (rekomm. insticksdjup)l3l4Rekomm. åtdragningsmoment (Nm)
19M 23010,536,80.5
27M 2,53512,53,510,30.9
32M 34615,54,3121.5
40M 451165153.5
d1Klassificerat vridmoment (Nm)Maxhastighet (varv per minut)Tröghetsmoment (kg/m2)Statisk torsionsstyvhet (Nm/rad)
191.5330008.6 x 10-7170
272.3230003.6 x 10-6800
324.5190001.1 x 10-51600
4010150002.8 x 10-52700
d1Max. lateral avvikelse (mm)Max. axiell avvikelse (mm)Max. vinkelavvikelse (°)
190.15± 0.51.5
270.15± 0.51.5
320.2± 0.71.5
400.2± 11.5
Art.nrBenämningKr/st ex.moms Kr/st ink.moms
GN2244-19-B5-5-AL-NIBälgkoppling1 066,00 kr1 332,50 krKontakta oss för att beställa
GN2244-19-B5-6-AL-NIBälgkoppling1 066,00 kr1 332,50 krKontakta oss för att beställa
GN2244-19-B5-8-AL-NIBälgkoppling1 066,00 kr1 332,50 krKontakta oss för att beställa
GN2244-19-B6-6-AL-NIBälgkoppling1 066,00 kr1 332,50 krKontakta oss för att beställa
GN2244-19-B6-8-AL-NIBälgkoppling1 066,00 kr1 332,50 krKontakta oss för att beställa
GN2244-19-B8-8-AL-NIBälgkoppling1 066,00 kr1 332,50 krKontakta oss för att beställa
GN2244-27-B10-10-AL-NIBälgkoppling1 054,00 kr1 317,50 krKontakta oss för att beställa
GN2244-27-B6-10-AL-NIBälgkoppling1 054,00 kr1 317,50 krKontakta oss för att beställa
GN2244-27-B6-6-AL-NIBälgkoppling1 054,00 kr1 317,50 krKontakta oss för att beställa
GN2244-27-B6-8-AL-NIBälgkoppling1 054,00 kr1 317,50 krKontakta oss för att beställa
GN2244-27-B8-10-AL-NIBälgkoppling1 054,00 kr1 317,50 krKontakta oss för att beställa
GN2244-27-B8-8-AL-NIBälgkoppling1 054,00 kr1 317,50 krKontakta oss för att beställa
GN2244-32-B10-10-AL-NIBälgkoppling1 335,00 kr1 668,75 krKontakta oss för att beställa
GN2244-32-B10-12-AL-NIBälgkoppling1 335,00 kr1 668,75 krKontakta oss för att beställa
GN2244-32-B10-14-AL-NIBälgkoppling1 335,00 kr1 668,75 krKontakta oss för att beställa
GN2244-32-B12-12-AL-NIBälgkoppling1 335,00 kr1 668,75 krKontakta oss för att beställa
GN2244-32-B12-14-AL-NIBälgkoppling1 335,00 kr1 668,75 krKontakta oss för att beställa
GN2244-32-B14-14-AL-NIBälgkoppling1 335,00 kr1 668,75 krKontakta oss för att beställa
GN2244-40-B12-12-AL-NIBälgkoppling1 594,00 kr1 992,50 krKontakta oss för att beställa
GN2244-40-B12-15-AL-NIBälgkoppling1 594,00 kr1 992,50 krKontakta oss för att beställa
GN2244-40-B12-19-AL-NIBälgkoppling1 594,00 kr1 992,50 krKontakta oss för att beställa
GN2244-40-B15-15-AL-NIBälgkoppling1 594,00 kr1 992,50 krKontakta oss för att beställa
GN2244-40-B15-19-AL-NIBälgkoppling1 594,00 kr1 992,50 krKontakta oss för att beställa
GN2244-40-B19-19-AL-NIBälgkoppling1 594,00 kr1 992,50 krKontakta oss för att beställa

Scrolla i sidled för fler kolumner
