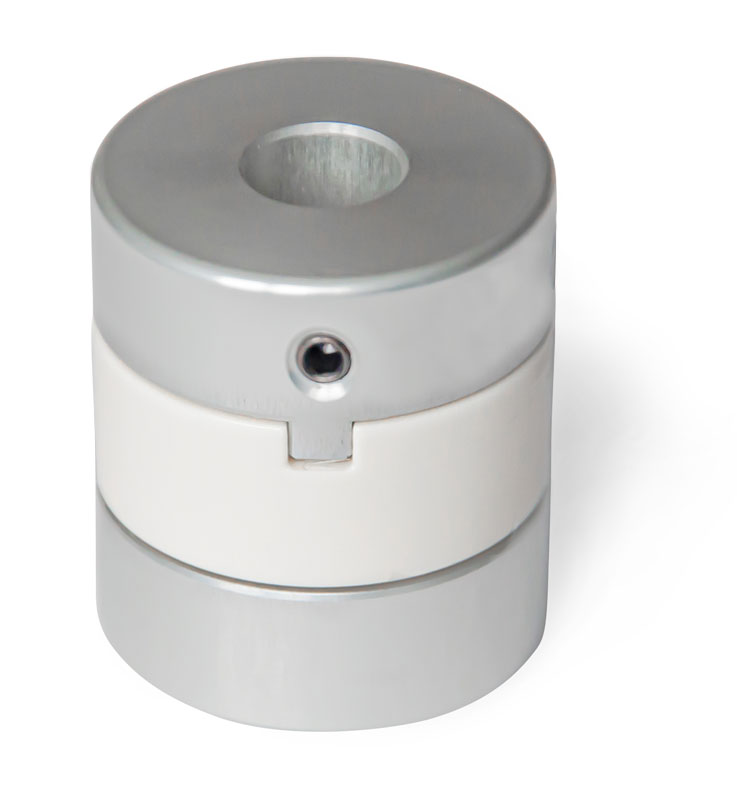

Oldhamkoppling GN2243 i aluminium med stoppskruvar
Oldhamkoppling i eloxerad aluminium med stoppskruvar i brunerat stål.
d2 / d3 ≤ 4: en stoppskruv per sida.
d2 / d3 > 4: två stoppskruvar per sida.
Insats i Polyacetal.
Oldhamkopplingen kan kompensera för stora laterala axelavvikelser samtidigt som den överför höga vridmoment. Klämnaven och den enkla installationen gör Oldham-kopplingar mycket enkla att montera. De lämpar sig för en mängd tillämpningar och används bland annat inom allmän maskinkonstruktion, i förpackningsmaskiner och pumpar.
B: utan kilspår.
K: med kilspår enligt DIN6885 (fr.o.m. d1 = 20 mm).
Arbetstemperatur upp till 80°C (observera korrektionsfaktorn).
Beställningsexempel: GN2243-20-B10-10-AL-KU
CAD-filer
| d1 | d2 / d3 H8 (rekomm. axeltolerans h7) | |||||
| 8 | 2/2 | 2/3 | 3/3 | - | - | - |
| 12 | 4/4 | 4/5 | 5/5 | - | - | - |
| 15 | 4/4 | 4/5 | 4/6 | 5/5 | 5/6 | 6/6 |
| 20 | 6/6 | 6/8 | 6/10 | 8/8 | 8/10 | 10/10 |
| 30 | 8/8 | 8/10 | 8/12 | 10/10 | 10/12 | 12/12 |
| 38 | 12/12 | 12/15 | 12/20 | 15/15 | 15/20 | 20/20 |
| d1 | d4 | d5 | l1 | l2 (rekomm. insticksdjup) | l3 | Rekomm. åtdragningsmoment, stoppskruv (Nm) |
| 8 | M 2 | 3,1 | 9,6 | 2,5 | 1,3 | 0.3 |
| 12 | M 3 | 5,2 | 14,2 | 3,9 | 2 | 0.7 |
| 15 | M 3 | 8,2 | 16 | 4,4 | 2,2 | 0.7 |
| 20 | M 4 | 12,2 | 21,4 | 5,8 | 2,9 | 1.7 |
| 30 | M 4 | 16,2 | 32,5 | 10 | 5 | 1.7 |
| 38 | M 5 | 20,3 | 40 | 12,1 | 6,1 | 4 |
| d1 | Klassificerat vridmoment (Nm) | Max. vridmoment (Nm) | Maxhastighet (varv/min) | |||
| 8 | 0.5 | 1 | 78000 | |||
| 12 | 1 | 2 | 52000 | |||
| 15 | 1.6 | 3.2 | 42000 | |||
| 20 | 3.2 | 6.4 | 31000 | |||
| 30 | 15 | 30 | 21000 | |||
| 38 | 28 | 56 | 16000 | |||
| d1 | Tröghetsmoment (kg/m2) | Statisk torsionsstyvhet (Nm/rad) | Max. lateral avvikelse (mm) | Max. vinkelavvikelse (°) | ||
| 8 | 7.4 x 10-9 | 12 | 0.7 | 3 | ||
| 12 | 5.3 x 10-8 | 60 | 1 | 3 | ||
| 15 | 1.4 x 10-7 | 80 | 1 | 3 | ||
| 20 | 5.7 x 10-7 | 120 | 1.2 | 3 | ||
| 30 | 5.4 x 10-6 | 530 | 2 | 3 | ||
| 38 | 1.6 x 10-5 | 1500 | 2.5 | 3 | ||
| Omgivande temperatur | Korrektionsfaktor | |||||
| -20 °C upp till 30 °C | 1 | |||||
| 30 °C upp till 40 °C | 0.8 | |||||
| 40 °C upp till 60 °C | 0.7 | |||||
| 60 °C upp till 80 °C | 0.55 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN2243-12-B4-4-AL-KU | Oldhamkoppling med stoppskruv | 280,00 kr | 350,00 kr | Kontakta oss för att beställa | ||
| GN2243-12-B4-5-AL-KU | Oldhamkoppling med stoppskruv | 280,00 kr | 350,00 kr | Kontakta oss för att beställa | ||
| GN2243-12-B5-5-AL-KU | Oldhamkoppling med stoppskruv | 280,00 kr | 350,00 kr | Kontakta oss för att beställa | ||
| GN2243-15-B4-4-AL-KU | Oldhamkoppling med stoppskruv | 298,00 kr | 372,50 kr | Kontakta oss för att beställa | ||
| GN2243-15-B4-5-AL-KU | Oldhamkoppling med stoppskruv | 298,00 kr | 372,50 kr | Kontakta oss för att beställa | ||
| GN2243-15-B4-6-AL-KU | Oldhamkoppling med stoppskruv | 298,00 kr | 372,50 kr | Kontakta oss för att beställa | ||
| GN2243-15-B5-5-AL-KU | Oldhamkoppling med stoppskruv | 298,00 kr | 372,50 kr | Kontakta oss för att beställa | ||
| GN2243-15-B5-6-AL-KU | Oldhamkoppling med stoppskruv | 298,00 kr | 372,50 kr | Kontakta oss för att beställa | ||
| GN2243-15-B6-6-AL-KU | Oldhamkoppling med stoppskruv | 298,00 kr | 372,50 kr | Kontakta oss för att beställa | ||
| GN2243-20-B10-10-AL-KU | Oldhamkoppling med stoppskruv | 345,00 kr | 431,25 kr | Kontakta oss för att beställa | ||
| GN2243-20-B6-10-AL-KU | Oldhamkoppling med stoppskruv | 345,00 kr | 431,25 kr | Kontakta oss för att beställa | ||
| GN2243-20-B6-6-AL-KU | Oldhamkoppling med stoppskruv | 345,00 kr | 431,25 kr | Kontakta oss för att beställa | ||
| GN2243-20-B6-8-AL-KU | Oldhamkoppling med stoppskruv | 345,00 kr | 431,25 kr | Kontakta oss för att beställa | ||
| GN2243-20-B8-10-AL-KU | Oldhamkoppling med stoppskruv | 345,00 kr | 431,25 kr | Kontakta oss för att beställa | ||
| GN2243-20-B8-8-AL-KU | Oldhamkoppling med stoppskruv | 345,00 kr | 431,25 kr | Kontakta oss för att beställa | ||
| GN2243-20-K10-10-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 466,00 kr | 582,50 kr | Kontakta oss för att beställa | ||
| GN2243-20-K6-10-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 466,00 kr | 582,50 kr | Kontakta oss för att beställa | ||
| GN2243-20-K6-6-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 466,00 kr | 582,50 kr | Kontakta oss för att beställa | ||
| GN2243-20-K6-8-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 466,00 kr | 582,50 kr | Kontakta oss för att beställa | ||
| GN2243-20-K8-10-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 466,00 kr | 582,50 kr | Kontakta oss för att beställa | ||
| GN2243-20-K8-8-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 466,00 kr | 582,50 kr | Kontakta oss för att beställa | ||
| GN2243-30-B10-10-AL-KU | Oldhamkoppling med stoppskruv | 458,00 kr | 572,50 kr | Kontakta oss för att beställa | ||
| GN2243-30-B10-12-AL-KU | Oldhamkoppling med stoppskruv | 458,00 kr | 572,50 kr | Kontakta oss för att beställa | ||
| GN2243-30-B12-12-AL-KU | Oldhamkoppling med stoppskruv | 458,00 kr | 572,50 kr | Kontakta oss för att beställa | ||
| GN2243-30-B8-10-AL-KU | Oldhamkoppling med stoppskruv | 458,00 kr | 572,50 kr | Kontakta oss för att beställa | ||
| GN2243-30-B8-12-AL-KU | Oldhamkoppling med stoppskruv | 458,00 kr | 572,50 kr | Kontakta oss för att beställa | ||
| GN2243-30-B8-8-AL-KU | Oldhamkoppling med stoppskruv | 458,00 kr | 572,50 kr | Kontakta oss för att beställa | ||
| GN2243-30-K10-10-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 580,00 kr | 725,00 kr | Kontakta oss för att beställa | ||
| GN2243-30-K10-12-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 580,00 kr | 725,00 kr | Kontakta oss för att beställa | ||
| GN2243-30-K12-12-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 580,00 kr | 725,00 kr | Kontakta oss för att beställa | ||
| GN2243-30-K8-10-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 580,00 kr | 725,00 kr | Kontakta oss för att beställa | ||
| GN2243-30-K8-12-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 580,00 kr | 725,00 kr | Kontakta oss för att beställa | ||
| GN2243-30-K8-8-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 580,00 kr | 725,00 kr | Kontakta oss för att beställa | ||
| GN2243-38-B12-12-AL-KU | Oldhamkoppling med stoppskruv | 858,00 kr | 1 072,50 kr | Kontakta oss för att beställa | ||
| GN2243-38-B12-15-AL-KU | Oldhamkoppling med stoppskruv | 858,00 kr | 1 072,50 kr | Kontakta oss för att beställa | ||
| GN2243-38-B12-20-AL-KU | Oldhamkoppling med stoppskruv | 858,00 kr | 1 072,50 kr | Kontakta oss för att beställa | ||
| GN2243-38-B15-15-AL-KU | Oldhamkoppling med stoppskruv | 858,00 kr | 1 072,50 kr | Kontakta oss för att beställa | ||
| GN2243-38-B15-20-AL-KU | Oldhamkoppling med stoppskruv | 858,00 kr | 1 072,50 kr | Kontakta oss för att beställa | ||
| GN2243-38-B20-20-AL-KU | Oldhamkoppling med stoppskruv | 858,00 kr | 1 072,50 kr | Kontakta oss för att beställa | ||
| GN2243-38-K12-12-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 979,00 kr | 1 223,75 kr | Kontakta oss för att beställa | ||
| GN2243-38-K12-15-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 979,00 kr | 1 223,75 kr | Kontakta oss för att beställa | ||
| GN2243-38-K12-20-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 979,00 kr | 1 223,75 kr | Kontakta oss för att beställa | ||
| GN2243-38-K15-15-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 979,00 kr | 1 223,75 kr | Kontakta oss för att beställa | ||
| GN2243-38-K15-20-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 979,00 kr | 1 223,75 kr | Kontakta oss för att beställa | ||
| GN2243-38-K20-20-AL-KU | Oldhamkoppling med stoppskruv och kilspår | 979,00 kr | 1 223,75 kr | Kontakta oss för att beställa | ||
| GN2243-8-B2-2-AL-KU | Oldhamkoppling med stoppskruv | 238,00 kr | 297,50 kr | Kontakta oss för att beställa | ||
| GN2243-8-B2-3-AL-KU | Oldhamkoppling med stoppskruv | 238,00 kr | 297,50 kr | Kontakta oss för att beställa | ||
| GN2243-8-B3-3-AL-KU | Oldhamkoppling med stoppskruv | 238,00 kr | 297,50 kr | Kontakta oss för att beställa | ||
