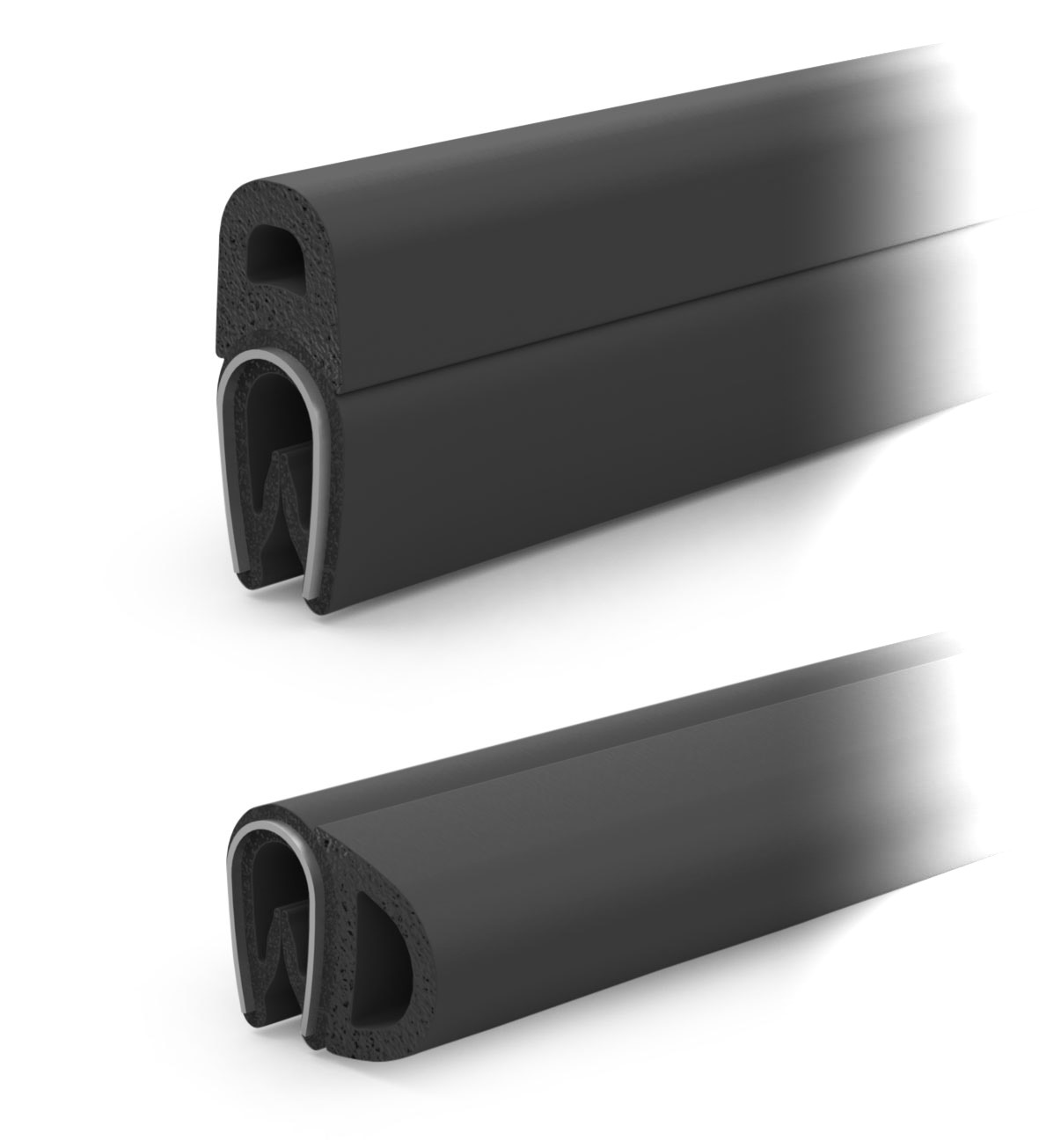

Tätande kantlist GN2182 med stålvajerkärna
Tätande kantlistprofil i PVC och EPDM med stålvajerkärna.
Klämprofilens hårdhet (PVC): 70 ±5 Shore A.
Tätningsprofilens hårdhet (EPDM): 25 ±5 Shore A.
Tätningsprofilen får ej komprimeras med mer än 50%.
Arbetstemperatur: -40 °C till 90 °C.
Beställningsexempel: GN2182-14,5-A-20
CAD-filer

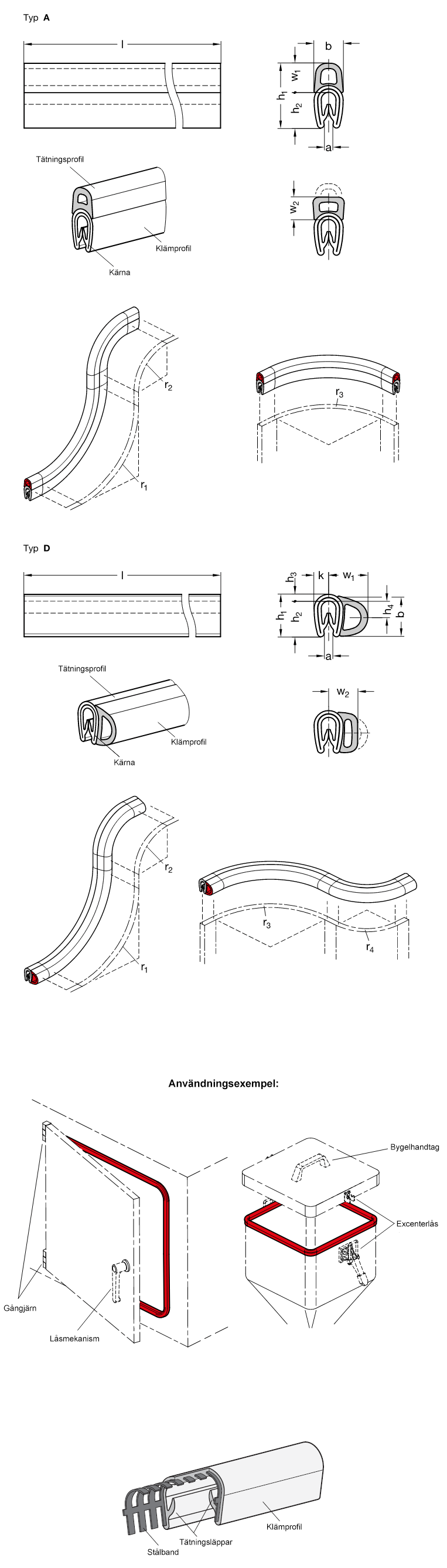

| h1 | h1 | l (meter) | a | b | h2 | h3 | h4 | k | r1 | r2 | r3 | r4 | w1 | w2 * | |
| Typ A | Typ D | ||||||||||||||
| - | 9,5 | 20 | 50 | 1-2 | 9 | 8 | 1,5 | 4 | 3,25 | 15 | 20 | 30 | 50 | 8,75 | 6,75 |
| 14,5 | - | 20 | 50 | 1-2 | 6,5 | 8 | - | - | - | 40 | 20 | 10 | - | 6,5 | 5,25 |
| * Tätningsprofilen får ej komprimeras med mer än 50% |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN2182-14,5-A-20 | Kantlist, tätande, D-profil, stålvajerkärna, 20 meter | 1 779,00 kr | 2 223,75 kr | Kontakta oss för att beställa | ||
| GN2182-14,5-A-50 | Kantlist, tätande, D-profil, stålvajerkärna, 50 meter | 4 285,00 kr | 5 356,25 kr | Kontakta oss för att beställa | ||
| GN2182-9,5-D-20 | Kantlist, tätande, D-profil, stålvajerkärna, 20 meter | 1 614,00 kr | 2 017,50 kr | Kontakta oss för att beställa | ||
| GN2182-9,5-D-50 | Kantlist, tätande, D-profil, stålvajerkärna, 50 meter | 3 851,00 kr | 4 813,75 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
