Spännspak GN212.3 med invändig gänga
Ställbar spännspak i brunerat stål med invändig gänga
Handtagskula i svart, polerad härdplast.

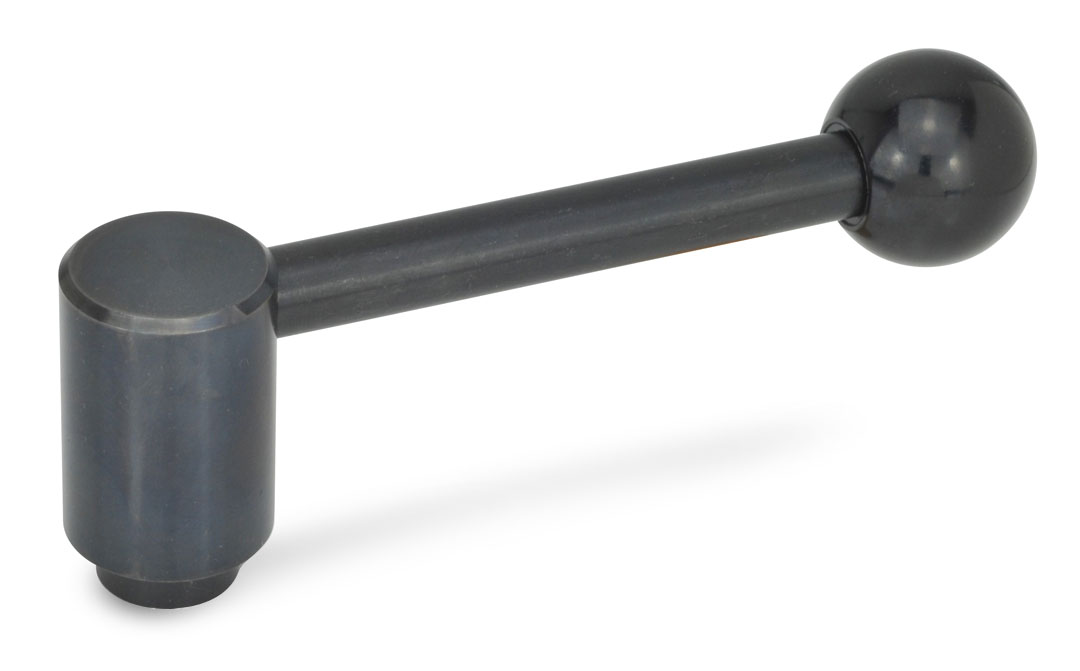

Form D: rak spak.

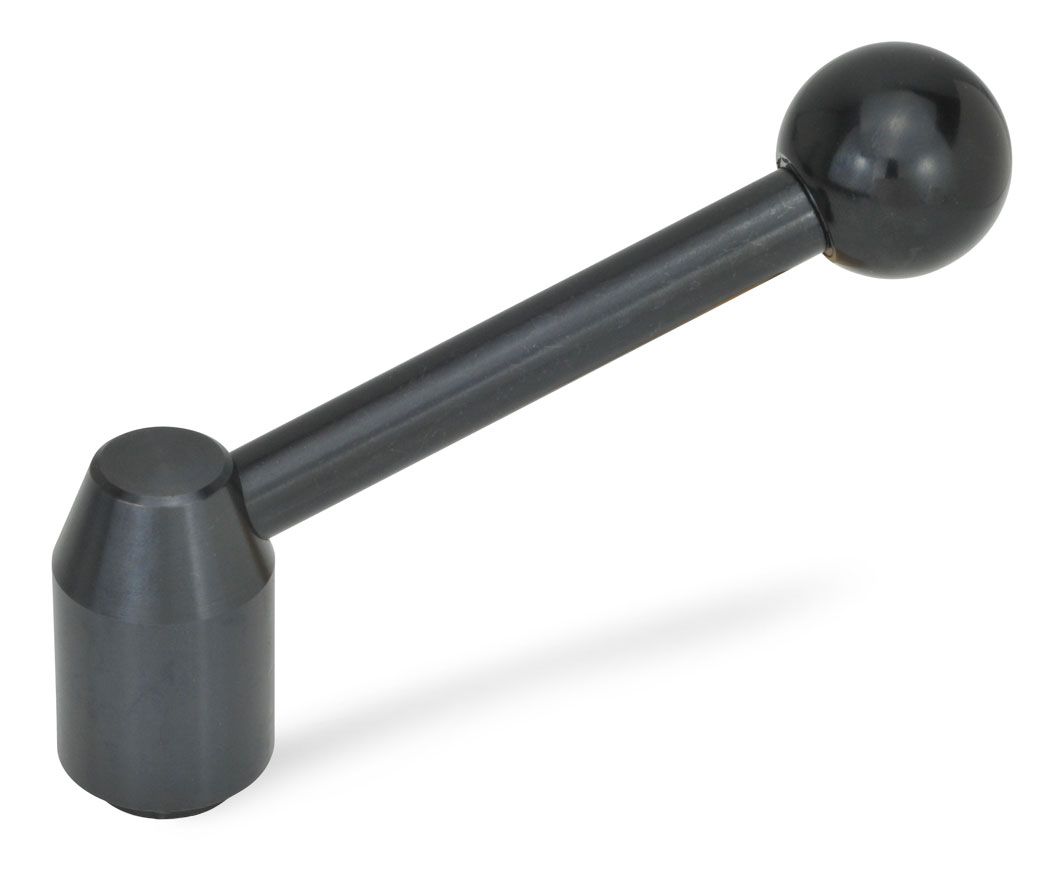

Form E: vinklad spak.
Beställningsexempel GN212.3 E 96-M10
CAD-filer

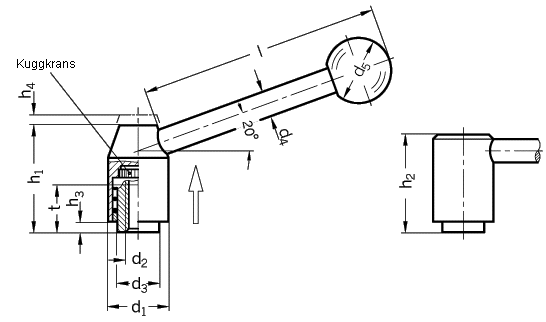

| d1 | d2 | d3 | d4 | d5 | h1 | h2 | h3 | h4 ≈ Typ E | Type D | h5 Slaglängd | l2 ≈ | Type D | l3 ≈ | t min. | ||
| 21 | M 6 | M 8 | 13.5 | 8 | 20 | 33.5 | 31 | 1 | 59 | 36 | 4 | 75 | 80.5 | 70 | 11 | |
| 24 | M 8 | M 10 | 16 | 10 | 25 | 40 | 37 | 2.5 | 75 | 43.5 | 4.5 | 101 | 108 | 96 | 14 | |
| 28 | M 10 | M 12 | 19 | 12 | 30 | 48.5 | 44.5 | 4.5 | 89 | 52.5 | 4.5 | 116 | 124 | 110 | 17 | |
| 33 | M 12 | M 14 | M 16 | 23 | 12 | 32 | 55 | 51.5 | 6 | 100.5 | 60 | 5.5 | 131.5 | 140.5 | 124 | 22 |
| 40 | M 16 | M 20 | 28 | 14 | 35 | 68 | 64 | 6 | 118 | 71.5 | 5.5 | 148 | 158 | 138 | 36 | |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN212.3 E 70-M6 | Ställbar spännspak, böjd form | 209,00 kr | 261,25 kr | Kontakta oss för att beställa | ||
| GN212.3 D 70-M8 | Ställbar spännspak, rak form | 209,00 kr | 261,25 kr | Kontakta oss för att beställa | ||
| GN212.3 E 70-M8 | Ställbar spännspak, böjd form | 209,00 kr | 261,25 kr | Kontakta oss för att beställa | ||
| GN212.3 D 96-M8 | Ställbar spännspak, rak form | 239,00 kr | 298,75 kr | Kontakta oss för att beställa | ||
| GN212.3 E 96-M8 | Ställbar spännspak, böjd form | 239,00 kr | 298,75 kr | Kontakta oss för att beställa | ||
| GN212.3 D 96-M10 | Ställbar spännspak, rak form | 239,00 kr | 298,75 kr | Kontakta oss för att beställa | ||
| GN212.3 E 96-M10 | Ställbar spännspak, böjd form | 239,00 kr | 298,75 kr | Kontakta oss för att beställa | ||
| GN212.3 D 110-M10 | Ställbar spännspak, rak form | 249,00 kr | 311,25 kr | Kontakta oss för att beställa | ||
| GN212.3 E 110-M10 | Ställbar spännspak, böjd form | 249,00 kr | 311,25 kr | Kontakta oss för att beställa | ||
| GN212.3 D 110-M12 | Ställbar spännspak, rak form | 249,00 kr | 311,25 kr | Kontakta oss för att beställa | ||
| GN212.3 E 110-M12 | Ställbar spännspak, böjd form | 249,00 kr | 311,25 kr | Kontakta oss för att beställa | ||
| GN212.3 D 124-M12 | Ställbar spännspak, rak form | 306,00 kr | 382,50 kr | Kontakta oss för att beställa | ||
| GN212.3 E 124-M12 | Ställbar spännspak, böjd form | 306,00 kr | 382,50 kr | Kontakta oss för att beställa | ||
| GN212.3 D 124-M16 | Ställbar spännspak, rak form | 306,00 kr | 382,50 kr | Kontakta oss för att beställa | ||
| GN212.3 E 124-M16 | Ställbar spännspak, böjd form | 306,00 kr | 382,50 kr | Kontakta oss för att beställa | ||
| GN212.3 D 138-M16 | Ställbar spännspak, rak form | 450,00 kr | 562,50 kr | Kontakta oss för att beställa | ||
| GN212.3 E 138-M16 | Ställbar spännspak, böjd form | 450,00 kr | 562,50 kr | Kontakta oss för att beställa | ||
| GN212.3 D 138-M20 | Ställbar spännspak, rak form | 450,00 kr | 562,50 kr | Kontakta oss för att beställa | ||
| GN212.3 E 138-M20 | Ställbar spännspak, böjd form | 450,00 kr | 562,50 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
