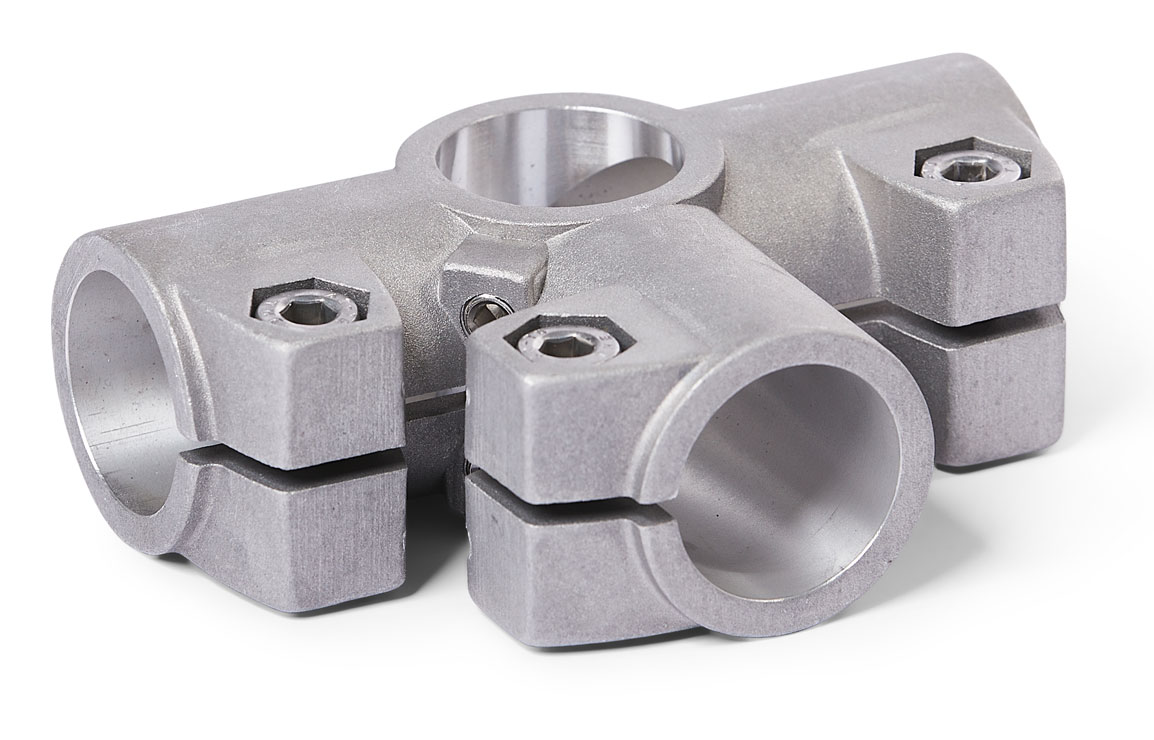

Fyrvägs rörkoppling GN198 i aluminium
Fyrvägs rörkoppling i aluminium.
Insexskruvar och låsmuttrar i rostfritt stål.
Stoppskruvar i rostfritt stål med spets.
SW: svartlackerad (pulverlack).
BL: blästrad.
Beställningsexempel: GN198-B40-B40-2-SW
CAD-filer
| d1 | d2 | d3 | d4 | l1 | l2 | l3 | m | z | l4 (passande låsspak GN911) |
| 20 | 20 | 40 | M 8 | 120 | 80 | 52 | 60 | M8X25 | - |
| 25 | 25 | 40 | M 8 | 120 | 80 | 52 | 60 | M8X25 | 78 |
| 30 | 30 | 40 | M 8 | 120 | 80 | 52 | 60 | M8X25 | 63 / 78 |
| 40 | 40 | 65 | M 10 | 206 | 135,5 | 77,5 | 103 | M10X50 | - |
| 42 | 42 | 65 | M 10 | 206 | 135,5 | 77,5 | 103 | M10X50 | - |
| 45 | 45 | 65 | M 10 | 206 | 135,5 | 77,5 | 103 | M10X50 | 92 |
| 48 | 48 | 65 | M 10 | 206 | 135,5 | 77,5 | 103 | M10X50 | 78 / 92 |
| 50 | 50 | 65 | M 10 | 206 | 135,5 | 77,5 | 103 | M10X50 | 78 / 92 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN198-B20-B20-2-BL | Fyrvägs rörkoppling i aluminium | 612,00 kr | 765,00 kr | |||
| GN198-B20-B20-2-SW | Fyrvägs rörkoppling i aluminium | 612,00 kr | 765,00 kr | |||
| GN198-B25-B25-2-BL | Fyrvägs rörkoppling i aluminium | 612,00 kr | 765,00 kr | |||
| GN198-B25-B25-2-SW | Fyrvägs rörkoppling i aluminium | 612,00 kr | 765,00 kr | |||
| GN198-B30-B30-2-BL | Fyrvägs rörkoppling i aluminium | 612,00 kr | 765,00 kr | |||
| GN198-B30-B30-2-SW | Fyrvägs rörkoppling i aluminium | 612,00 kr | 765,00 kr | |||
| GN198-B40-B40-2-BL | Fyrvägs rörkoppling i aluminium | 840,00 kr | 1 050,00 kr | |||
| GN198-B40-B40-2-SW | Fyrvägs rörkoppling i aluminium | 840,00 kr | 1 050,00 kr | |||
| GN198-B42-B42-2-BL | Fyrvägs rörkoppling i aluminium | 981,00 kr | 1 226,25 kr | |||
| GN198-B42-B42-2-SW | Fyrvägs rörkoppling i aluminium | 981,00 kr | 1 226,25 kr | |||
| GN198-B45-B45-2-BL | Fyrvägs rörkoppling i aluminium | 981,00 kr | 1 226,25 kr | |||
| GN198-B45-B45-2-SW | Fyrvägs rörkoppling i aluminium | 981,00 kr | 1 226,25 kr | |||
| GN198-B48-B48-2-BL | Fyrvägs rörkoppling i aluminium | 981,00 kr | 1 226,25 kr | |||
| GN198-B48-B48-2-SW | Fyrvägs rörkoppling i aluminium | 981,00 kr | 1 226,25 kr | |||
| GN198-B50-B50-2-BL | Fyrvägs rörkoppling i aluminium | 981,00 kr | 1 226,25 kr | |||
| GN198-B50-B50-2-SW | Fyrvägs rörkoppling i aluminium | 981,00 kr | 1 226,25 kr | |||
Scrolla i sidled för fler kolumner
