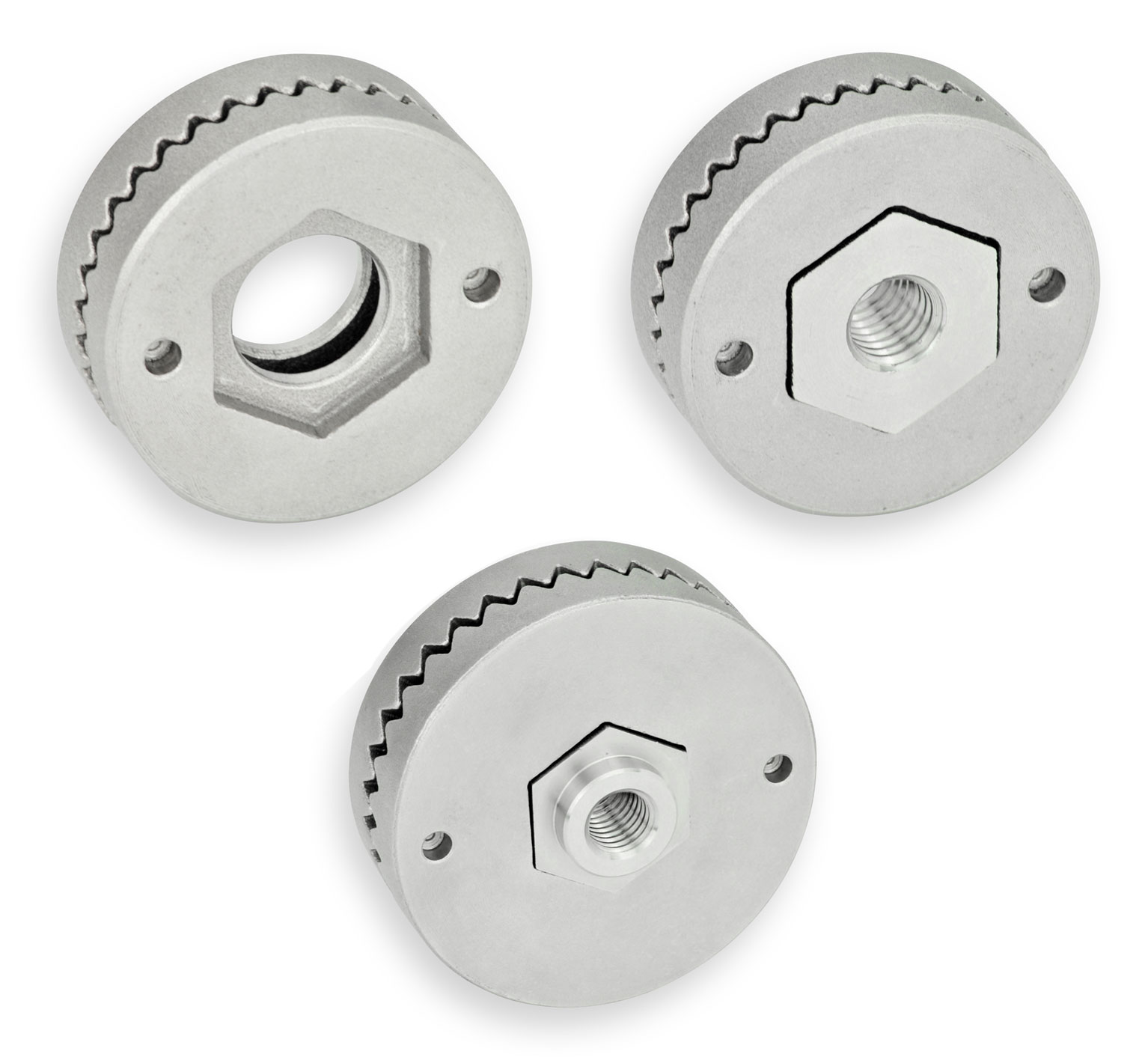

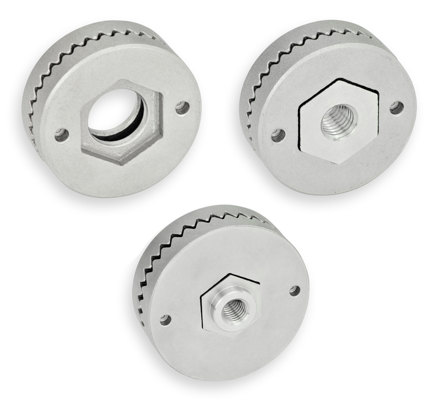

Tandade låsskivor GN188 i rostfritt stål för svetsning
Tandade låsskivor i rostfritt stål för svetsning.
Låsskivor: AISI CF-8.
Gängad bussning (typ B och C): AISI 304.
Fjäder: AISI 301.
Beställningsexempel: GN188-75-24-B-NI
CAD-filer

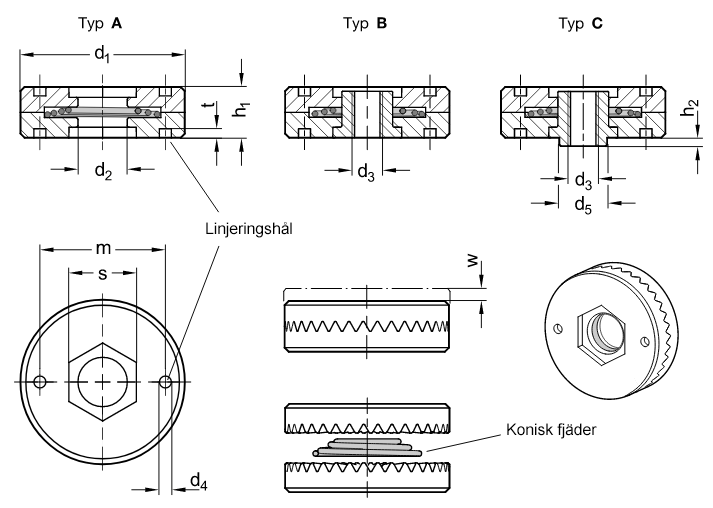

| d1 | z | d2 | d3 | d4 | d5 -0,15 | h1 | h2 | m | s | t | w min. | |
| Antal tänder | Typ A | Typ B / C | Slaglängd | |||||||||
| 35 | 24 | 36 | B 12 | M 8 | 3 | 12 | 12 | 1,7 | 26 | 17 | 2,5 | 2,5 |
| 55 | 24 | 36 | B 16 | M 10 | 4 | 16 | 17 | 2,8 | 42 | 22 | 3 | 4 |
| 75 | 24 | 36 | B 20 | M 12 | 5 | 20 | 22 | 4,7 | 60 | 27 | 4 | 5 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN188-35-24-A-NI | Tandat låselement, rostfritt | 132,50 kr | 165,63 kr | Kontakta oss för att beställa | ||
| GN188-35-24-B-NI | Tandat låselement, rostfritt | 195,00 kr | 243,75 kr | Kontakta oss för att beställa | ||
| GN188-35-24-C-NI | Tandat låselement, rostfritt | 217,00 kr | 271,25 kr | Kontakta oss för att beställa | ||
| GN188-35-36-A-NI | Tandat låselement, rostfritt | 125,50 kr | 156,88 kr | Kontakta oss för att beställa | ||
| GN188-35-36-B-NI | Tandat låselement, rostfritt | 188,00 kr | 235,00 kr | Kontakta oss för att beställa | ||
| GN188-35-36-C-NI | Tandat låselement, rostfritt | 209,00 kr | 261,25 kr | Kontakta oss för att beställa | ||
| GN188-55-24-A-NI | Tandat låselement, rostfritt | 292,00 kr | 365,00 kr | Kontakta oss för att beställa | ||
| GN188-55-24-B-NI | Tandat låselement, rostfritt | 344,00 kr | 430,00 kr | Kontakta oss för att beställa | ||
| GN188-55-24-C-NI | Tandat låselement, rostfritt | 395,00 kr | 493,75 kr | Kontakta oss för att beställa | ||
| GN188-55-36-A-NI | Tandat låselement, rostfritt | 289,00 kr | 361,25 kr | Kontakta oss för att beställa | ||
| GN188-55-36-B-NI | Tandat låselement, rostfritt | 342,00 kr | 427,50 kr | Kontakta oss för att beställa | ||
| GN188-55-36-C-NI | Tandat låselement, rostfritt | 393,00 kr | 491,25 kr | Kontakta oss för att beställa | ||
| GN188-75-24-A-NI | Tandat låselement, rostfritt | 600,00 kr | 750,00 kr | Kontakta oss för att beställa | ||
| GN188-75-24-B-NI | Tandat låselement, rostfritt | 707,00 kr | 883,75 kr | Kontakta oss för att beställa | ||
| GN188-75-24-C-NI | Tandat låselement, rostfritt | 716,00 kr | 895,00 kr | Kontakta oss för att beställa | ||
| GN188-75-36-A-NI | Tandat låselement, rostfritt | 557,00 kr | 696,25 kr | Kontakta oss för att beställa | ||
| GN188-75-36-B-NI | Tandat låselement, rostfritt | 664,00 kr | 830,00 kr | Kontakta oss för att beställa | ||
| GN188-75-36-C-NI | Tandat låselement, rostfritt | 671,00 kr | 838,75 kr | Kontakta oss för att beställa | ||
