Delbar rörkoppling GN166 med förskjuten fästplatta, för rundrör eller fyrkantsrör, delbar
Delbar rörkoppling med förskjuten fästplatta, för runda rör eller fyrkantsrör.

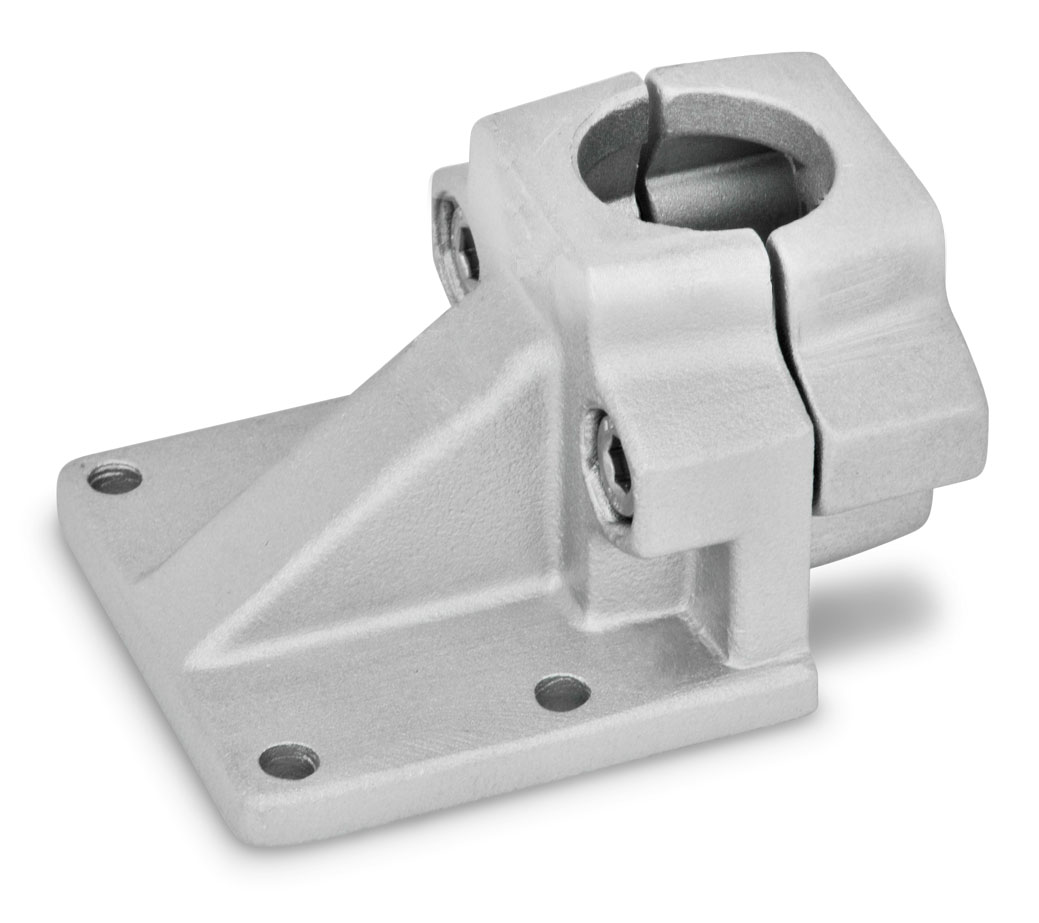

B: runt rör.

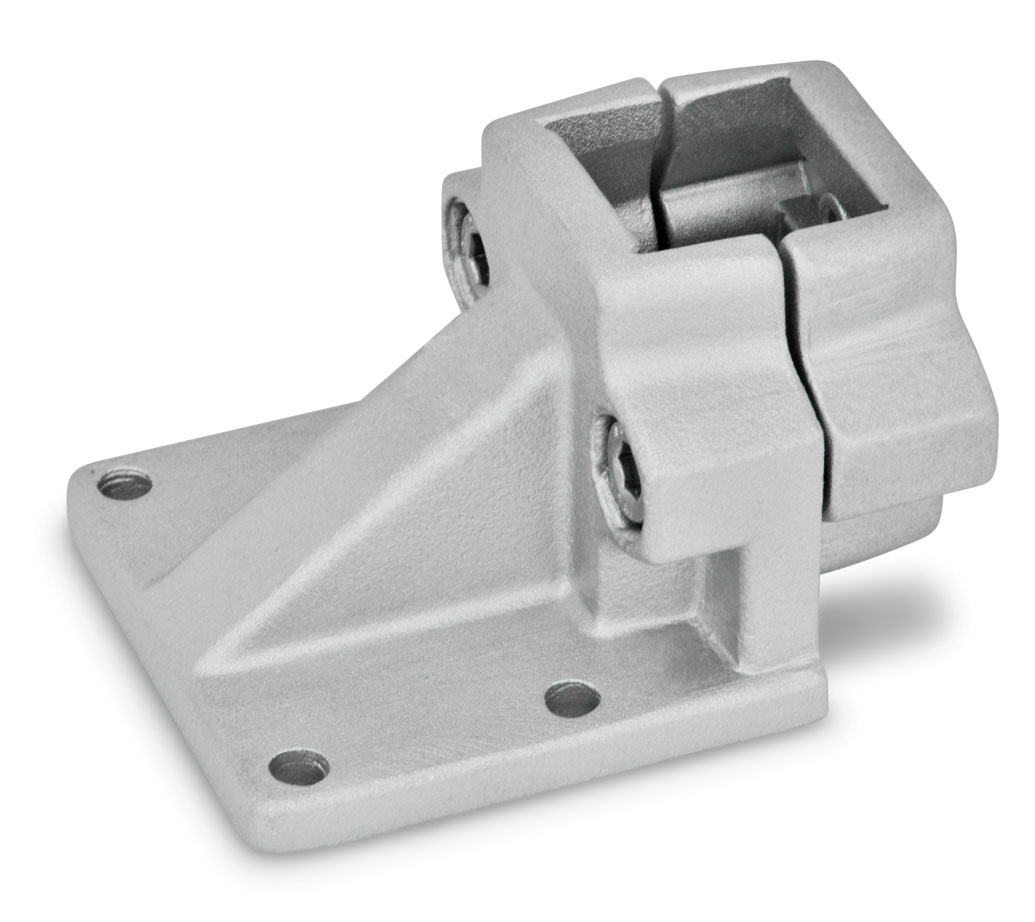

V: fyrkantsrör.

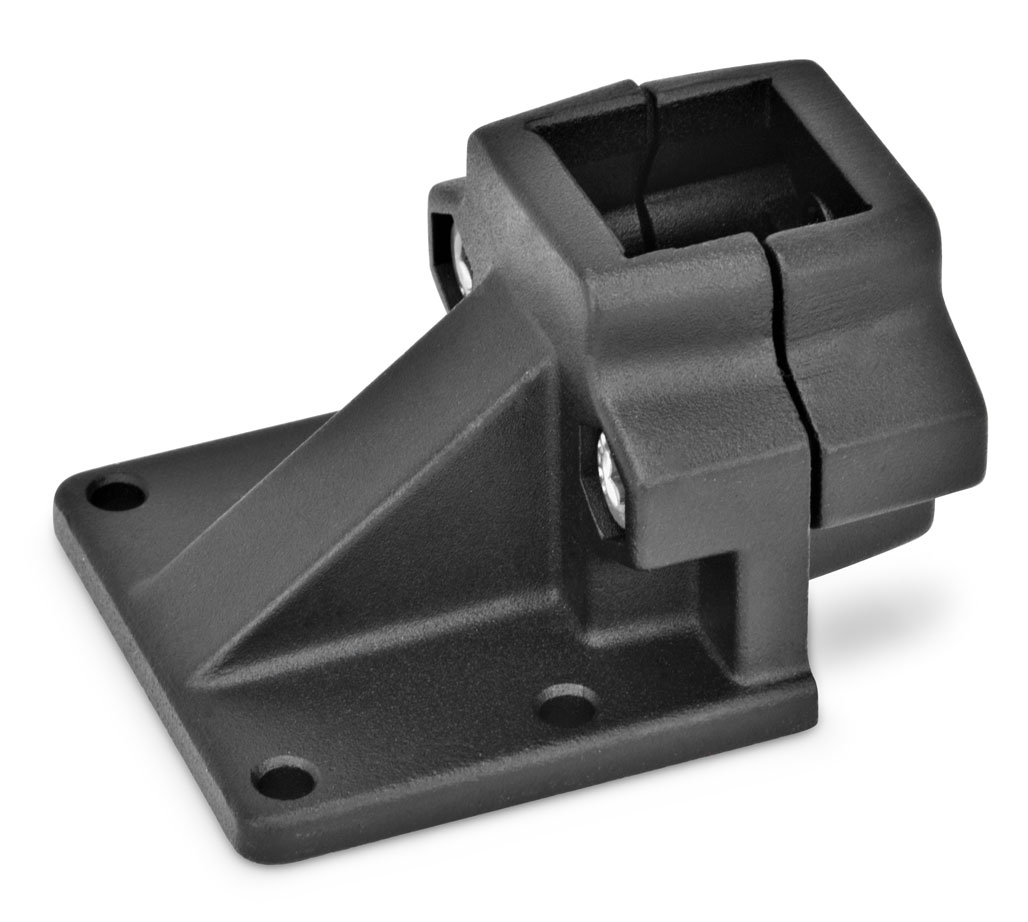

SW: pulverlackerad, svart (matt struktur).
BL: blästrad.
Beställningsexempel: GN166-B42-2-BL
CAD-filer
| d1 | s | d2 | k | l1 | l2 | l3 | l4 | t | x1 | x2 | y1 | y2 | y3 | z | l5 (passande låsspak GN911) |
| 20 | 20 | 7 | 58 | 69 | 46 | 96 | 23 | 7 | 75 | 60 | 72 | 35 | 30 | M8X35 | 63 / 78 |
| 25 | 25 | 7 | 58 | 69 | 46 | 96 | 23 | 7 | 75 | 60 | 72 | 35 | 30 | M8X35 | 63 / 78 |
| 30 | 30 | 7 | 58 | 69 | 46 | 96 | 23 | 7 | 75 | 60 | 72 | 35 | 30 | M8X35 | 63 / 78 |
| 40 | 40 | 11 | 91 | 98 | 70 | 145 | 35 | 14 | 115 | 90 | 108 | 50 | 45 | M10X60 | 78 / 92 |
| 42 | - | 11 | 91 | 98 | 70 | 145 | 35 | 14 | 115 | 90 | 108 | 50 | 45 | M10X60 | 78 / 92 |
| 45 | 45 | 11 | 91 | 98 | 70 | 145 | 35 | 14 | 115 | 90 | 108 | 50 | 45 | M10X60 | 78 / 92 |
| 48 | - | 11 | 91 | 98 | 70 | 145 | 35 | 14 | 115 | 90 | 108 | 50 | 45 | M10X60 | 78 / 92 |
| 50 | 50 | 11 | 91 | 98 | 70 | 145 | 35 | 14 | 115 | 90 | 108 | 50 | 45 | M10X60 | 78 / 92 |
| 60 | 60 | 11 | 100 | 108,5 | 83 | 172 | 42 | 14 | 125 | 100 | 128 | 52 | 65,5 | M10-70 | - |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN166-B20-2-BL | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 348,00 kr | 435,00 kr | Kontakta oss för att beställa | ||
| GN166-B20-2-SW | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 338,00 kr | 422,50 kr | Kontakta oss för att beställa | ||
| GN166-B25-2-BL | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 339,00 kr | 423,75 kr | Kontakta oss för att beställa | ||
| GN166-B25-2-SW | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 347,00 kr | 433,75 kr | Kontakta oss för att beställa | ||
| GN166-B30-2-BL | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 348,00 kr | 435,00 kr | Kontakta oss för att beställa | ||
| GN166-B30-2-SW | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 347,00 kr | 433,75 kr | Kontakta oss för att beställa | ||
| GN166-B40-2-BL | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 469,00 kr | 586,25 kr | Kontakta oss för att beställa | ||
| GN166-B40-2-SW | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 467,00 kr | 583,75 kr | Kontakta oss för att beställa | ||
| GN166-B42-2-BL | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 465,00 kr | 581,25 kr | Kontakta oss för att beställa | ||
| GN166-B42-2-SW | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 459,00 kr | 573,75 kr | Kontakta oss för att beställa | ||
| GN166-B45-2-BL | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 459,00 kr | 573,75 kr | Kontakta oss för att beställa | ||
| GN166-B45-2-SW | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 459,00 kr | 573,75 kr | Kontakta oss för att beställa | ||
| GN166-B48-2-BL | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 465,00 kr | 581,25 kr | Kontakta oss för att beställa | ||
| GN166-B48-2-SW | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 465,00 kr | 581,25 kr | Kontakta oss för att beställa | ||
| GN166-B50-2-BL | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 465,00 kr | 581,25 kr | Kontakta oss för att beställa | ||
| GN166-B50-2-SW | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 449,00 kr | 561,25 kr | Kontakta oss för att beställa | ||
| GN166-V20-2-BL | Rörkoppling, förskjuten fästplatta, fyrkantsrör, delbar | 346,00 kr | 432,50 kr | Kontakta oss för att beställa | ||
| GN166-V20-2-SW | Rörkoppling, förskjuten fästplatta, fyrkantsrör, delbar | 347,00 kr | 433,75 kr | Kontakta oss för att beställa | ||
| GN166-V25-2-BL | Rörkoppling, förskjuten fästplatta, fyrkantsrör, delbar | 348,00 kr | 435,00 kr | Kontakta oss för att beställa | ||
| GN166-V25-2-SW | Rörkoppling, förskjuten fästplatta, fyrkantsrör, delbar | 347,00 kr | 433,75 kr | Kontakta oss för att beställa | ||
| GN166-V30-2-BL | Rörkoppling, förskjuten fästplatta, fyrkantsrör, delbar | 348,00 kr | 435,00 kr | Kontakta oss för att beställa | ||
| GN166-V30-2-SW | Rörkoppling, förskjuten fästplatta, fyrkantsrör, delbar | 347,00 kr | 433,75 kr | Kontakta oss för att beställa | ||
| GN166-V40-2-BL | Rörkoppling, förskjuten fästplatta, fyrkantsrör, delbar | 465,00 kr | 581,25 kr | Kontakta oss för att beställa | ||
| GN166-V40-2-SW | Rörkoppling, förskjuten fästplatta, fyrkantsrör, delbar | 465,00 kr | 581,25 kr | Kontakta oss för att beställa | ||
| GN166-V45-2-BL | Rörkoppling, förskjuten fästplatta, fyrkantsrör, delbar | 467,00 kr | 583,75 kr | Kontakta oss för att beställa | ||
| GN166-V45-2-SW | Rörkoppling, förskjuten fästplatta, fyrkantsrör, delbar | 467,00 kr | 583,75 kr | Kontakta oss för att beställa | ||
| GN166-V50-2-BL | Rörkoppling, förskjuten fästplatta, fyrkantsrör, delbar | 465,00 kr | 581,25 kr | Kontakta oss för att beställa | ||
| GN166-V50-2-SW | Rörkoppling, förskjuten fästplatta, fyrkantsrör, delbar | 465,00 kr | 581,25 kr | Kontakta oss för att beställa | ||
| GN166-B60-2-BL | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 1 221,00 kr | 1 526,25 kr | Kontakta oss för att beställa | ||
| GN166-B60-2-SW | Rörkoppling, förskjuten fästplatta, rundrör, delbar | 1 221,00 kr | 1 526,25 kr | Kontakta oss för att beställa | ||
| GN166-V60-2-BL | Rörkoppling, förskjuten fästplatta, fyrkantsrör, delbar | 1 219,00 kr | 1 523,75 kr | Kontakta oss för att beställa | ||
| GN166-V60-2-SW | Rörkoppling, förskjuten fästplatta, fyrkantsrör, delbar | 1 219,00 kr | 1 523,75 kr | Kontakta oss för att beställa | ||
