Delbar rörkoppling GN165 för runt rör eller fyrkantsrör, delbar
Delbar rörkoppling för rundrör eller fyrkantsrör, delbar.

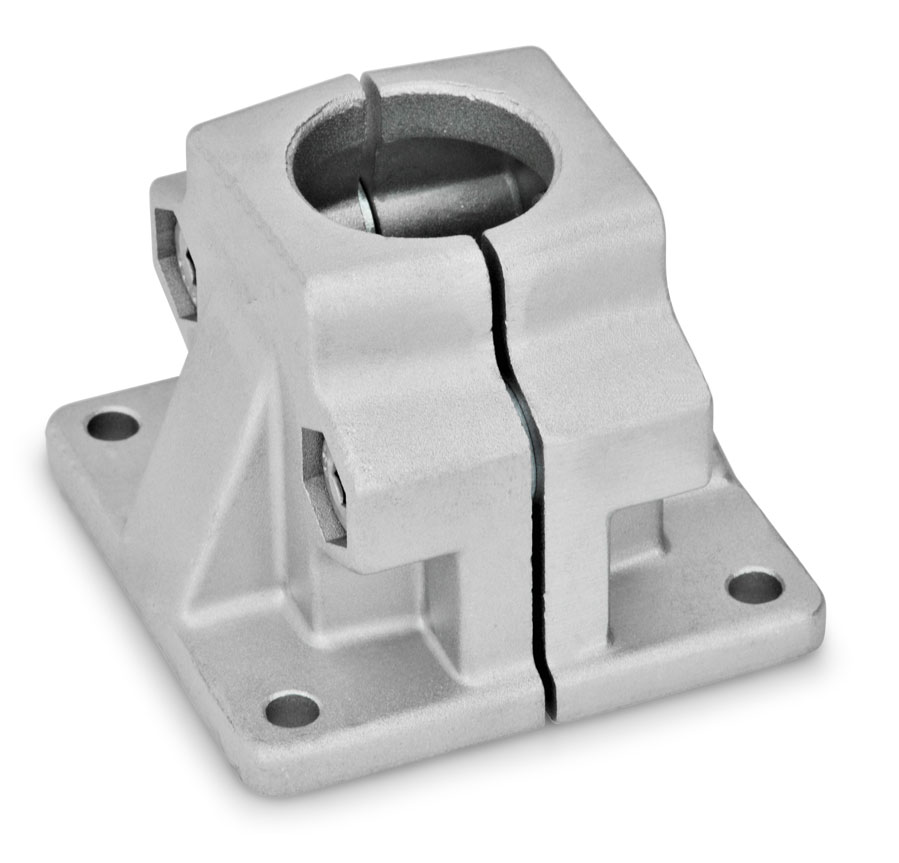

B: för runt rör.

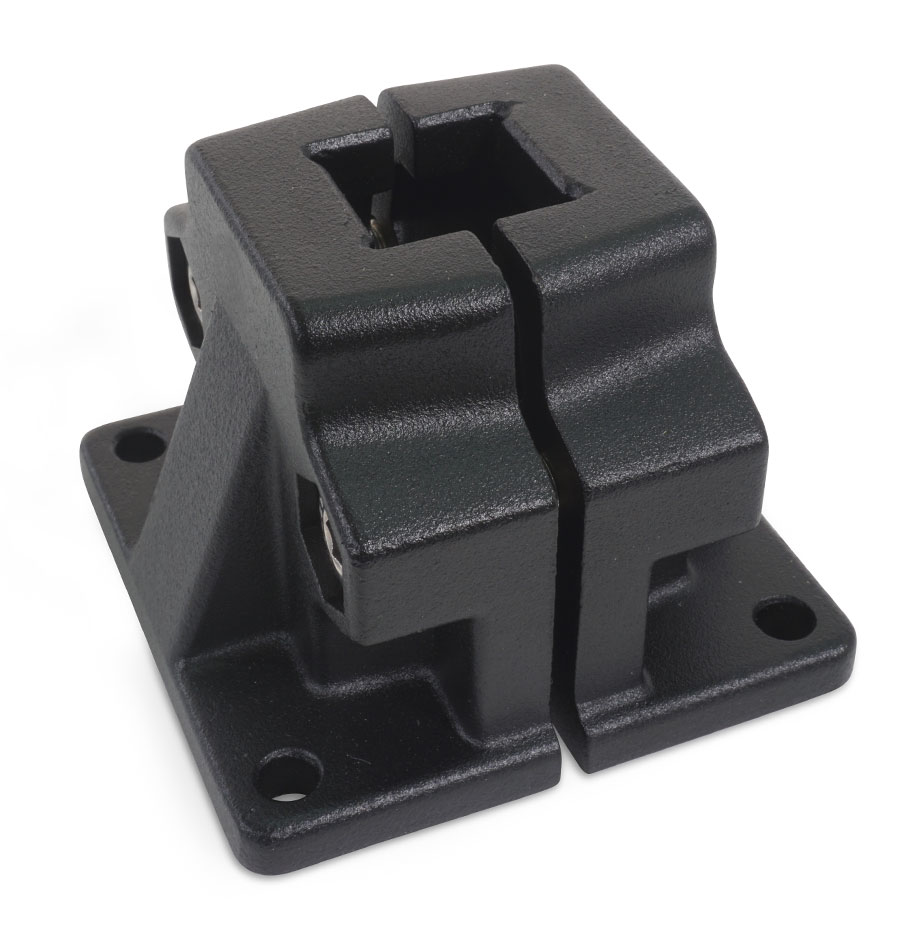

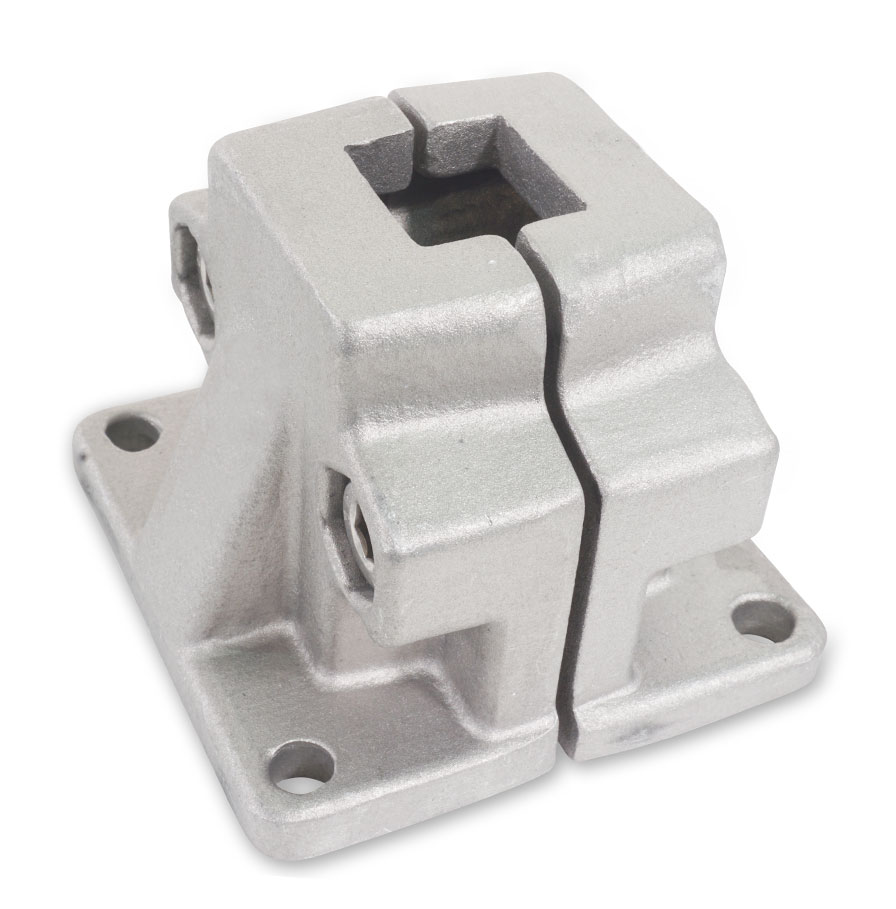

V: för fyrkantsrör.
SW: svart.
BL: blästrad.
Beställningsexempel: GN165-B48-2-SW
CAD-filer
| d1 | s | d2 | k | l1 | l2 | t | x1 | x2 | y1 | y2 | z | l3 (passande låsspak GN911) |
| 20 | 20 | 7 | 58 | 69 | 46 | 7 | 75 | 60 | 75 | 60 | M8X35 | 63 / 78 |
| 25 | 25 | 7 | 58 | 69 | 46 | 7 | 75 | 60 | 75 | 60 | M8X35 | 63 / 78 |
| 30 | 30 | 7 | 58 | 69 | 46 | 7 | 75 | 60 | 75 | 60 | M8X35 | 63 / 78 |
| 40 | 40 | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10X60 | 78 / 92 |
| 42 | - | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10X60 | 78 / 92 |
| 45 | 45 | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10X60 | 78 / 92 |
| 48 | - | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10X60 | 78 / 92 |
| 50 | 50 | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10X60 | 78 / 92 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN165-B20-2-BL | Rörkoppling för runt rör, delbar | 347,00 kr | 433,75 kr | Kontakta oss för att beställa | ||
| GN165-B20-2-SW | Rörkoppling för runt rör, delbar | 350,00 kr | 437,50 kr | Kontakta oss för att beställa | ||
| GN165-B25-2-BL | Rörkoppling för runt rör, delbar | 349,00 kr | 436,25 kr | Kontakta oss för att beställa | ||
| GN165-B25-2-SW | Rörkoppling för runt rör, delbar | 349,00 kr | 436,25 kr | Kontakta oss för att beställa | ||
| GN165-B30-2-BL | Rörkoppling för runt rör, delbar | 349,00 kr | 436,25 kr | Kontakta oss för att beställa | ||
| GN165-B30-2-SW | Rörkoppling för runt rör, delbar | 349,00 kr | 436,25 kr | Kontakta oss för att beställa | ||
| GN165-B40-2-BL | Rörkoppling för runt rör, delbar | 469,00 kr | 586,25 kr | Kontakta oss för att beställa | ||
| GN165-B40-2-SW | Rörkoppling för runt rör, delbar | 469,00 kr | 586,25 kr | Kontakta oss för att beställa | ||
| GN165-B42-2-BL | Rörkoppling för runt rör, delbar | 469,00 kr | 586,25 kr | Kontakta oss för att beställa | ||
| GN165-B42-2-SW | Rörkoppling för runt rör, delbar | 453,00 kr | 566,25 kr | Kontakta oss för att beställa | ||
| GN165-B45-2-BL | Rörkoppling för runt rör, delbar | 469,00 kr | 586,25 kr | Kontakta oss för att beställa | ||
| GN165-B45-2-SW | Rörkoppling för runt rör, delbar | 457,00 kr | 571,25 kr | Kontakta oss för att beställa | ||
| GN165-B48-2-BL | Rörkoppling för runt rör, delbar | 467,00 kr | 583,75 kr | Kontakta oss för att beställa | ||
| GN165-B48-2-SW | Rörkoppling för runt rör, delbar | 467,00 kr | 583,75 kr | Kontakta oss för att beställa | ||
| GN165-B50-2-BL | Rörkoppling för runt rör, delbar | 471,00 kr | 588,75 kr | Kontakta oss för att beställa | ||
| GN165-B50-2-SW | Rörkoppling för runt rör, delbar | 467,00 kr | 583,75 kr | Kontakta oss för att beställa | ||
| GN165-V20-2-BL | Rörkoppling för fyrkantsrör, delbar | 349,00 kr | 436,25 kr | Kontakta oss för att beställa | ||
| GN165-V20-2-SW | Rörkoppling för fyrkantsrör, delbar | 350,00 kr | 437,50 kr | Kontakta oss för att beställa | ||
| GN165-V25-2-BL | Rörkoppling för fyrkantsrör, delbar | 349,00 kr | 436,25 kr | Kontakta oss för att beställa | ||
| GN165-V25-2-SW | Rörkoppling för fyrkantsrör, delbar | 349,00 kr | 436,25 kr | Kontakta oss för att beställa | ||
| GN165-V30-2-BL | Rörkoppling för fyrkantsrör, delbar | 349,00 kr | 436,25 kr | Kontakta oss för att beställa | ||
| GN165-V30-2-SW | Rörkoppling för fyrkantsrör, delbar | 349,00 kr | 436,25 kr | Kontakta oss för att beställa | ||
| GN165-V40-2-BL | Rörkoppling för fyrkantsrör, delbar | 471,00 kr | 588,75 kr | Kontakta oss för att beställa | ||
| GN165-V40-2-SW | Rörkoppling för fyrkantsrör, delbar | 469,00 kr | 586,25 kr | Kontakta oss för att beställa | ||
| GN165-V45-2-BL | Rörkoppling för fyrkantsrör, delbar | 469,00 kr | 586,25 kr | Kontakta oss för att beställa | ||
| GN165-V45-2-SW | Rörkoppling för fyrkantsrör, delbar | 469,00 kr | 586,25 kr | Kontakta oss för att beställa | ||
| GN165-V50-2-BL | Rörkoppling för fyrkantsrör, delbar | 469,00 kr | 586,25 kr | Kontakta oss för att beställa | ||
| GN165-V50-2-SW | Rörkoppling för fyrkantsrör, delbar | 469,00 kr | 586,25 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
