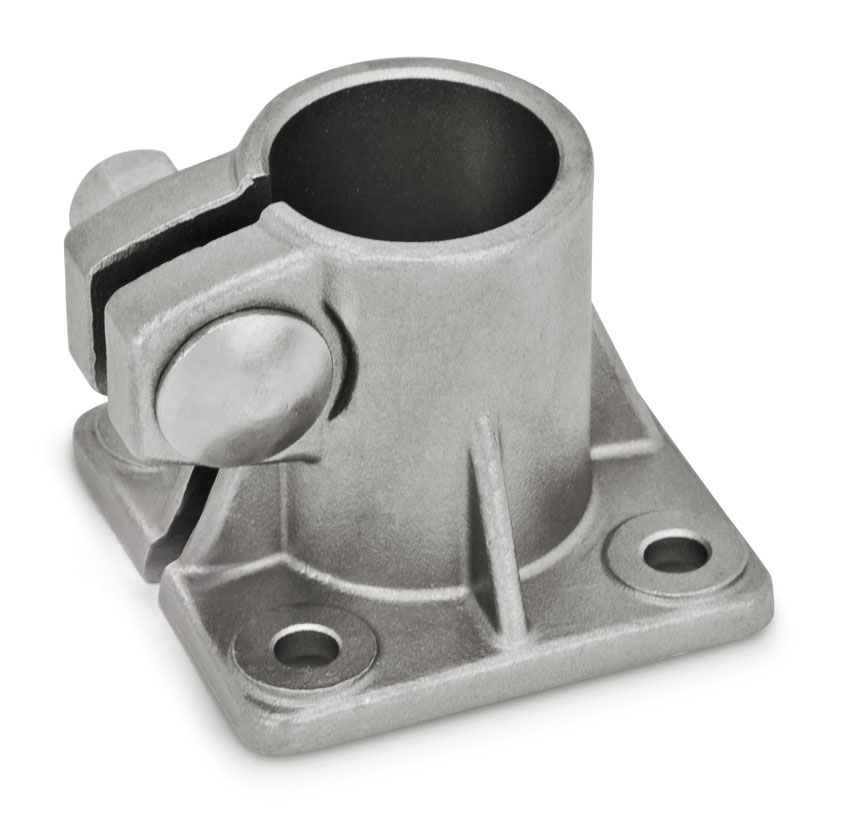

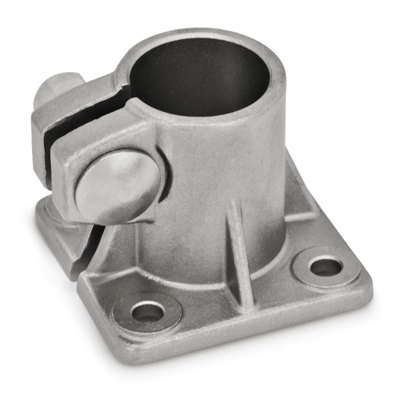

Rörkoppling GN163.5 i rostfritt stål med fästplatta
Rörkoppling i rostfritt stål med fästplatta, med eller utan tätningsringar.
Typ A utan tätningsringar.
Typ B med tätningsringar i polyacetal (POM) och distansring i silikon.
Beställningsexempel: GN163.5-B50-B-4
CAD-filer
| d1 | b | d2 | d3 | k | l1 | m | t | x1 | x2 | y1 | y2 | z | l2 (passande låsspak GN911.3) |
| 30 | 22 | 6,5 | 37 | 50 | 36 | 35 | 6,5 | 60 | 42 | 60 | 42 | M 8 | 63 / 78 |
| 50 | 30 | 10,7 | 60 | 85 | 48,5 | 60 | 9 | 105 | 74 | 105 | 74 | M 10 | 78 / 92 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN163.5-B30-A-4 | Rostfri rörkoppling med fästplatta | 752,00 kr | 940,00 kr | |||
| GN163.5-B30-B-4 | Rostfri rörkoppling med fästplatta | 771,00 kr | 963,75 kr | |||
| GN163.5-B50-A-4 | Rostfri rörkoppling med fästplatta | 1 518,00 kr | 1 897,50 kr | |||
| GN163.5-B50-B-4 | Rostfri rörkoppling med fästplatta | 1 582,00 kr | 1 977,50 kr | |||
Scrolla i sidled för fler kolumner
