Linjärstyrning GN1490 med kamrullar

Linjärstyrningen består av en guidesskena, med eller utan ändstopp, och en eller två rullvagnar. Linjärstyrningen kan installeras antingen på vänster eller höger sida av applikationen. Vid installation måste den sida som skall belastas vändas åt rätt håll (se markeringsspår).
Smörjnings- och underhållsanvisningar nedan måste följas.
För att de angivna max-belastningarna skall gälla måste samtliga monteringshål användas.
Delarna levereras omonterade.

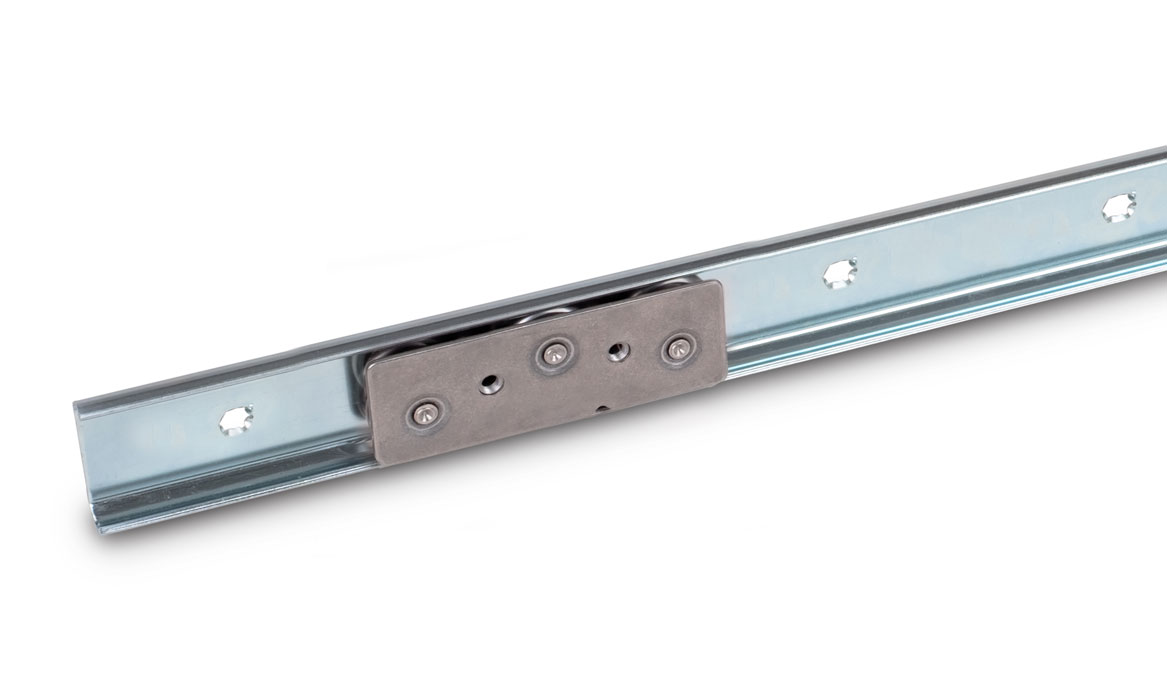

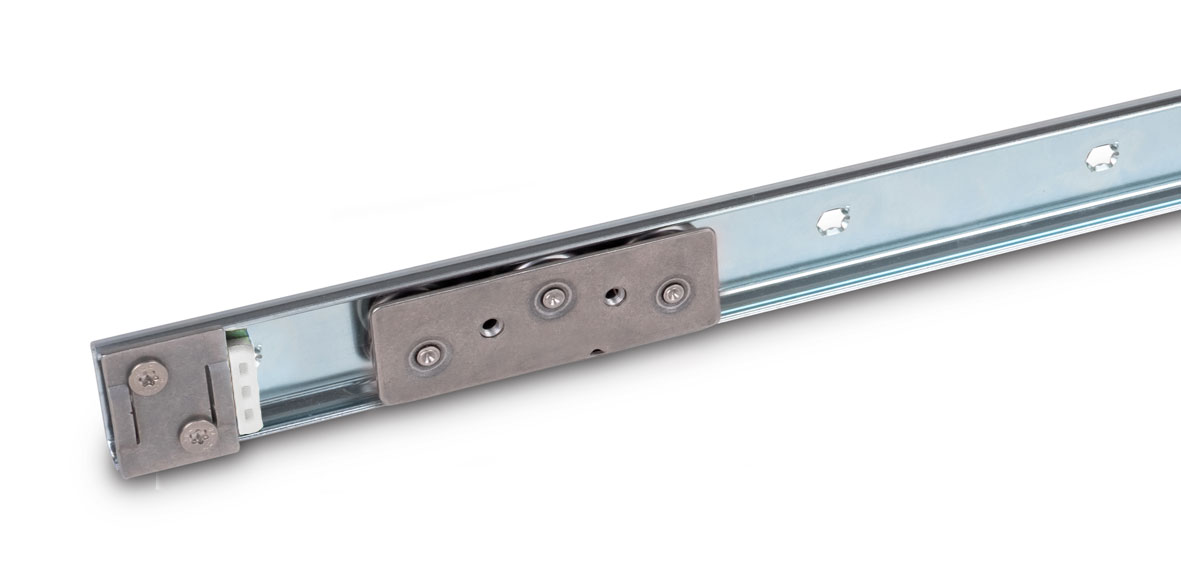

Typ A3: en rullvagn med tre kamrullar.

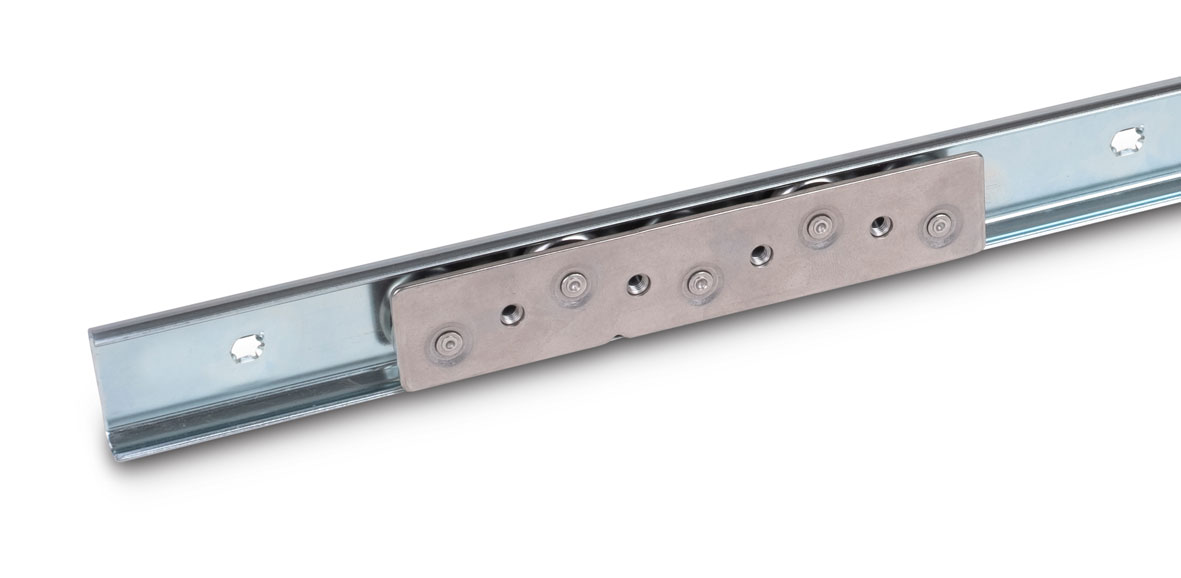

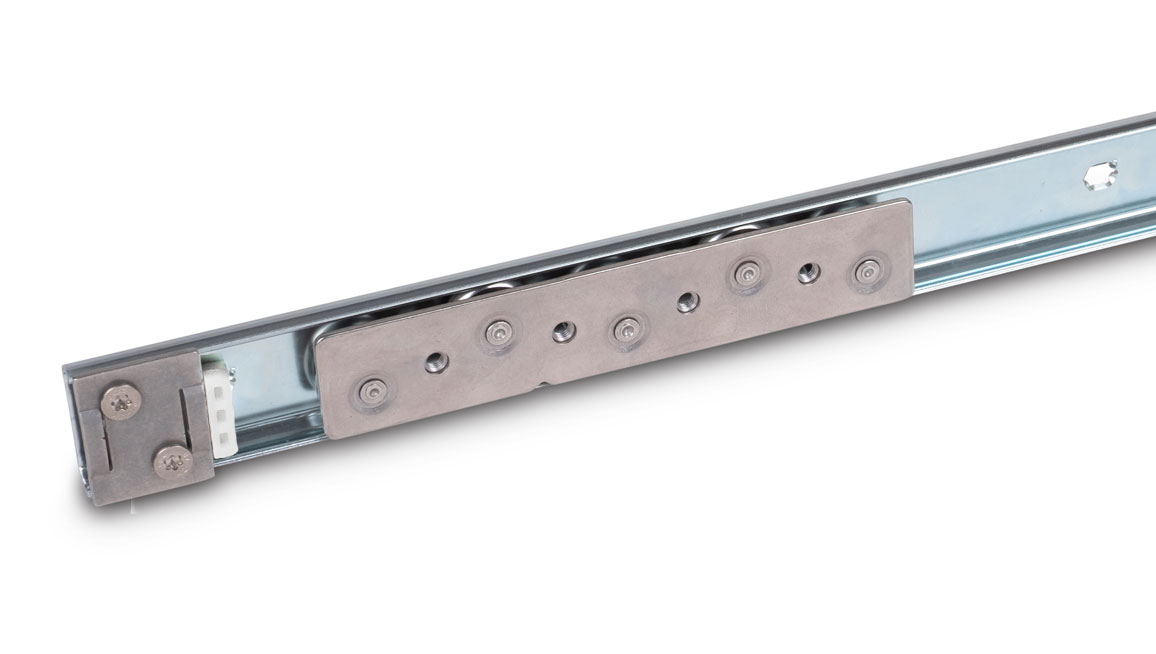

Typ A5: en rullvagn med fem kamrullar.

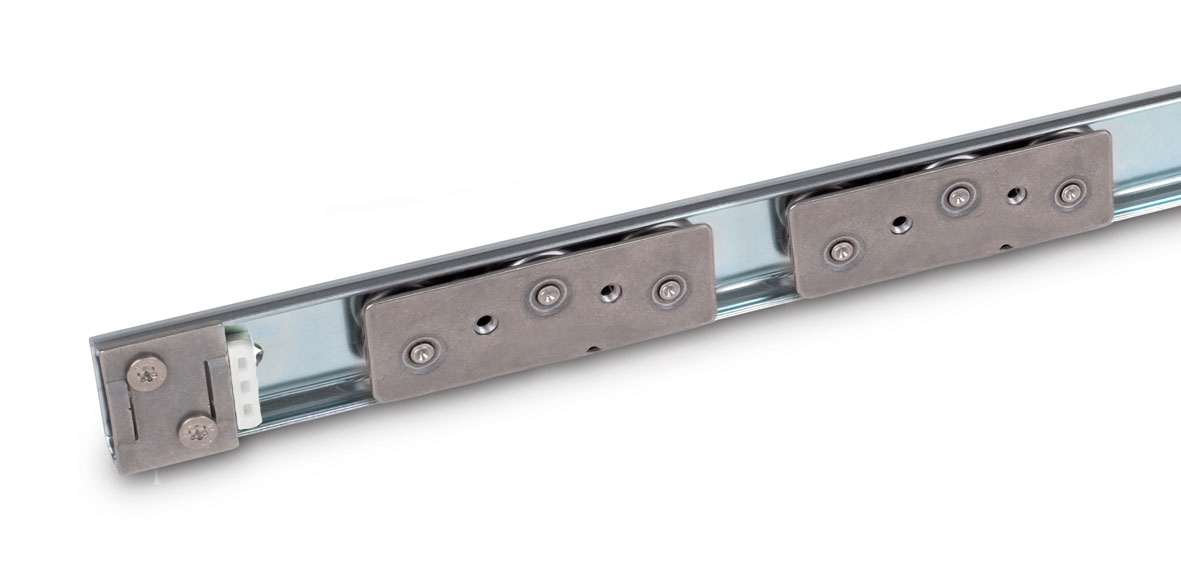

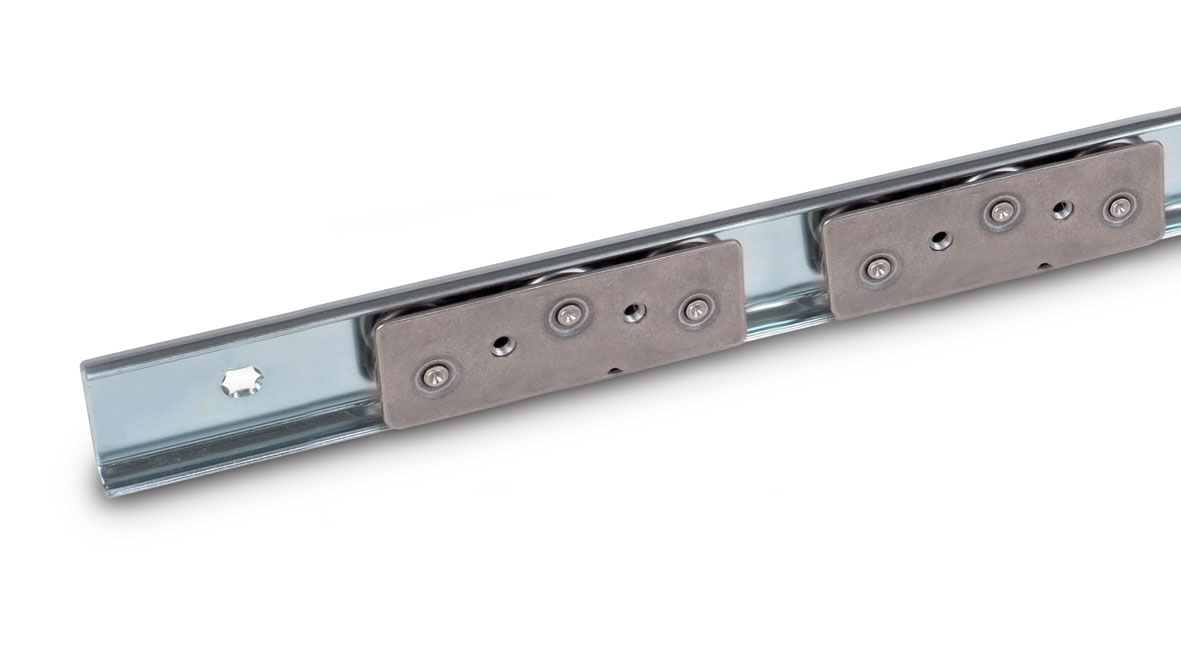

Typ B3: två rullvagnar med tre kamrullar vardera.

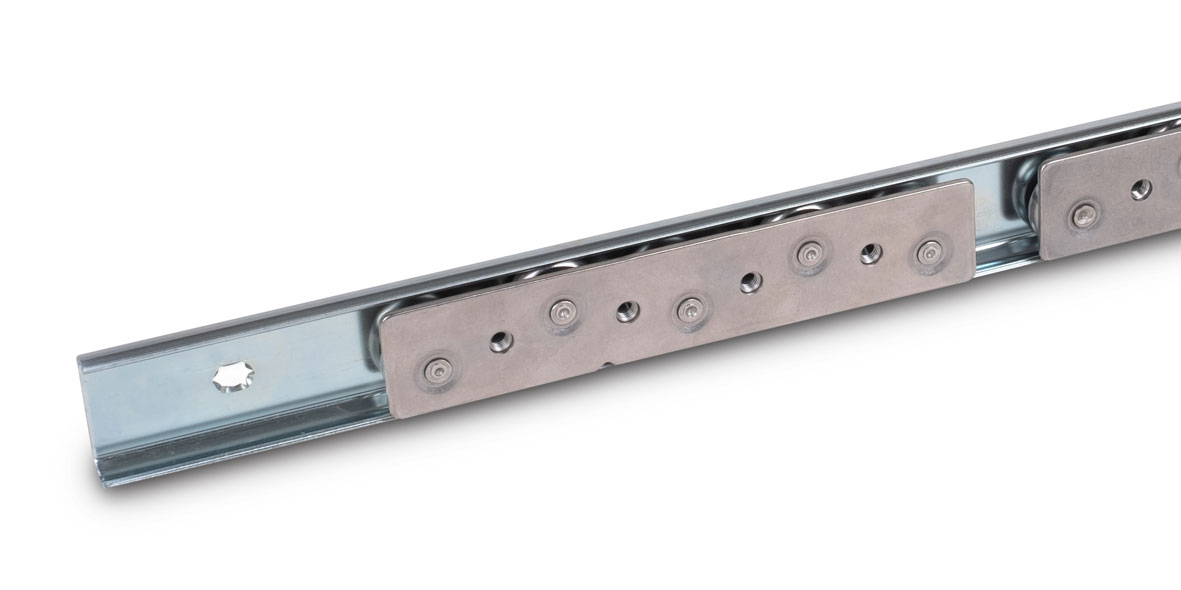

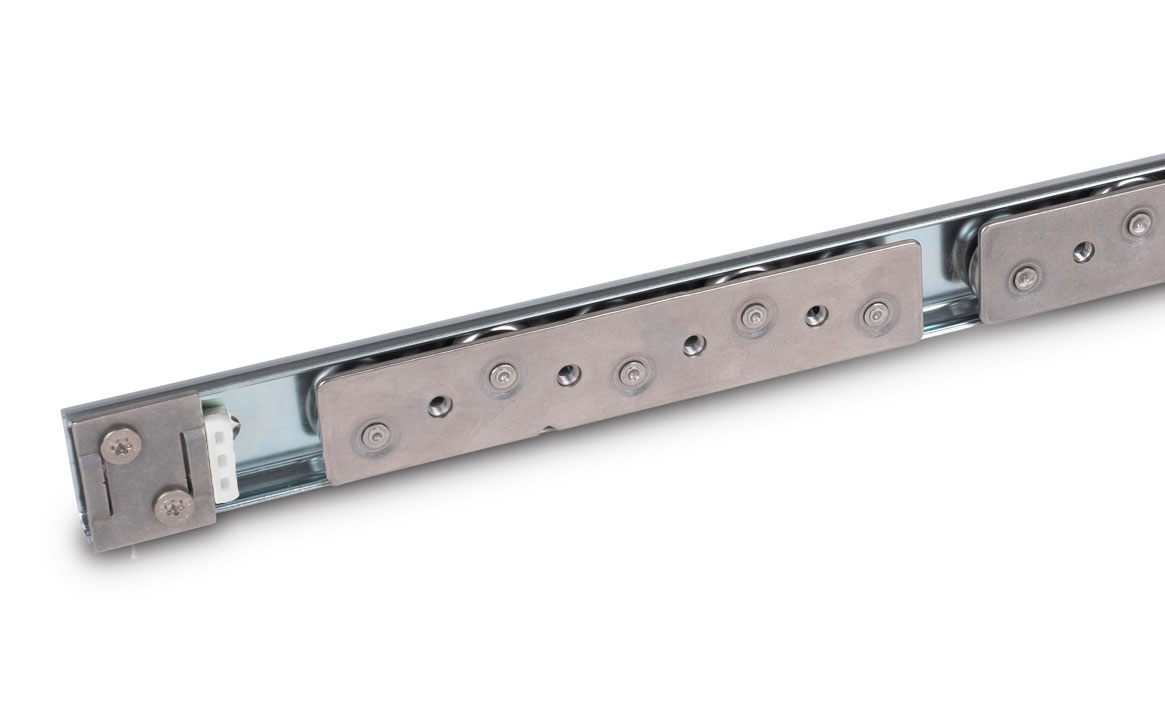

Typ B5: två rullvagnar med fem kamrullar vardera.

0: utan ändstopp.
1: med ett ändstopp.
2: med två ändstopp.

Skena i förzinkat stål.
Rullvagn i rostfritt stål (AISI 304).
Tätat kullager (2RS) i rostfritt stål (AISI 440C).
Ändstopp i rostfritt stål (AISI 304) med gummi i TPU; hårdhet ≈80 Shore A.

**Följande smörjnings- och underhållsanvisningar måste följas:**
Ytorna på skenan ska smörjas med rullagerfett innan de tas i bruk. Möjliga smörjmedel inkluderar Cassida Grease GTX 2, Shell Gadus S2 V220 och Alvania EP 1 eller Klüberplex BE 31-222. I livsmedels- eller läkemedelsapplikationer måste smörjmedel som uppfyller FDA:s H1-klassning eller högre användas vid behov. Fettet bör fördelas jämnt över hela längden på railen med hjälp av en pensel. Efter 50 000 cykler bör skenan rengöras med en ren trasa och smörjas på nytt. Om det finns risk för nedsmutsning bör underhållsintervallerna förkortas. I princip bör dock nedsmutsning undvikas i möjligaste mån med hjälp av lämpliga skydd eller optimal placering av linjärstyrningssystemet.

Beställningsexempel: GN1490-29-1034-B5-1-ZB
