Delbar rörkoppling GN147.1 i aluminium till linjärenhet, för runt rör eller fyrkantsrör
Delbar rörkoppling i pulverlackerad aluminium till linjärenhet, för runt rör eller fyrkantsrör.

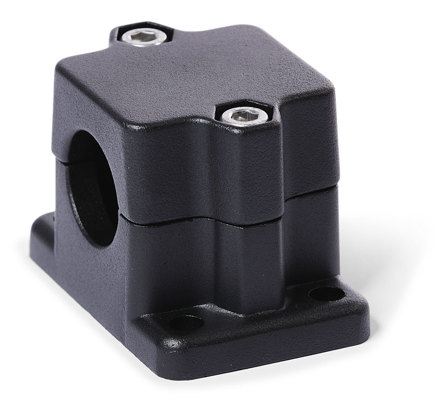

Typ B för runt rör.
Typ V för fyrkantigt rör.
Beställningsexempel: GN147.1-B50-2-SW
CAD-filer
| d1 | s | d2 | d3 | k | l1 | l2 | m | t | x1 | x2 | y1 | y2 | z | l3 för z (passande låsspak GN911) |
| 30 | V 30 | 6,5 | M 4 | 50 | 53 | 68 | 30 | 7 | 50 | 35 | 75 | 60 | M8X35 | 63 / 78 |
| 40 | V 40 | 11 | M 5 | 76 | 81,5 | 98 | 46,5 | 14 | 76 | 50 | 115 | 90 | M10X60 | 78 / 92 |
| 50 | V 50 | 11 | M 6 | 76 | 81,5 | 98 | 46,5 | 14 | 76 | 50 | 115 | 90 | M10X60 | 78 / 92 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN147.1-B30-2-SW | Rörkoppling till linjärenhet, delbar | 703,00 kr | 878,75 kr | |||
| GN147.1-B40-2-SW | Rörkoppling till linjärenhet, delbar | 856,00 kr | 1 070,00 kr | |||
| GN147.1-B50-2-SW | Rörkoppling till linjärenhet, delbar | 860,00 kr | 1 075,00 kr | |||
| GN147.1-V30-2-SW | Rörkoppling till linjärenhet, delbar | 703,00 kr | 878,75 kr | |||
| GN147.1-V40-2-SW | Rörkoppling till linjärenhet, delbar | 852,00 kr | 1 065,00 kr | |||
| GN147.1-V50-2-SW | Rörkoppling till linjärenhet, delbar | 860,00 kr | 1 075,00 kr | |||
Scrolla i sidled för fler kolumner
