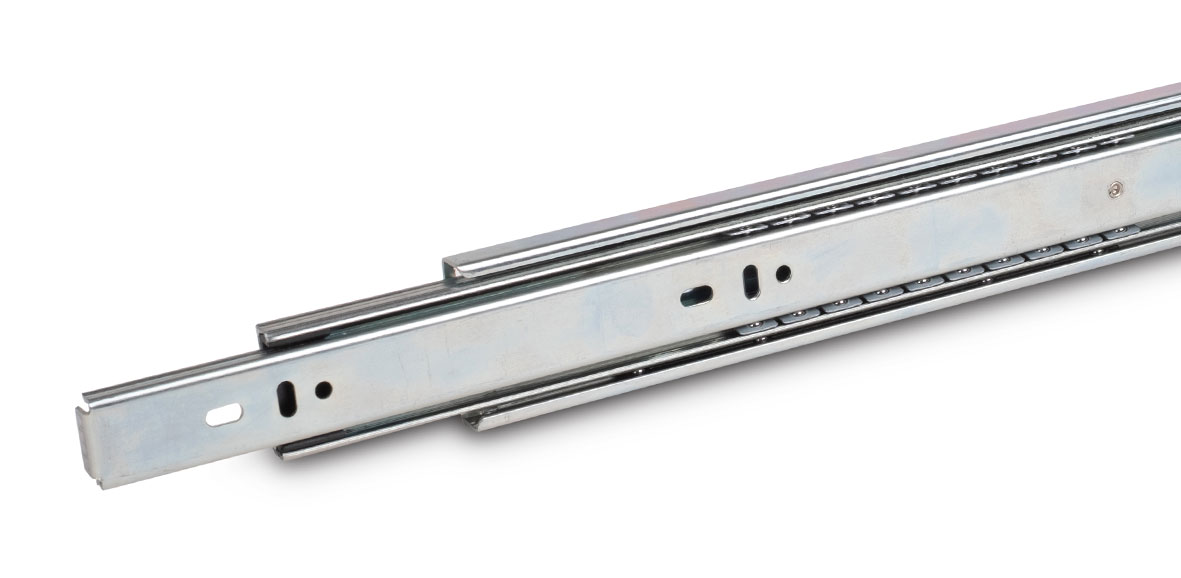

Teleskopskenor i förzinkat stål

Teleskopskenor GN1410 i förzinkat stål med ändstopp i gummi, upp till 510N, förlängning ≈100%

Teleskopskenor i förzinkat stål med rullager i härdat stål och ändstopp i gummi.
Ändstoppet fungerar också som ett friktionslås, vilket ger en viss tröghet nära det inre ändläget då lådan öppnas eller stängs.
Arbetstemperatur: -20 °C till 100 °C.
För att klara lastkapaciteten enligt tabell måste samtliga monteringshål användas (testerna är utförda med ett 450 mm långt avstånd mellan skenorna).

Slaglängden når ≈100% av den nominella längden l1.

**OBS! Teleskopskenorna levereras i par.**
Endast monteringshålen visas på ritningen, men det kan finnas andra produktionsrelaterade hål.

Beställningsexempel: GN1410-550-F-1-ZB

CAD-filer

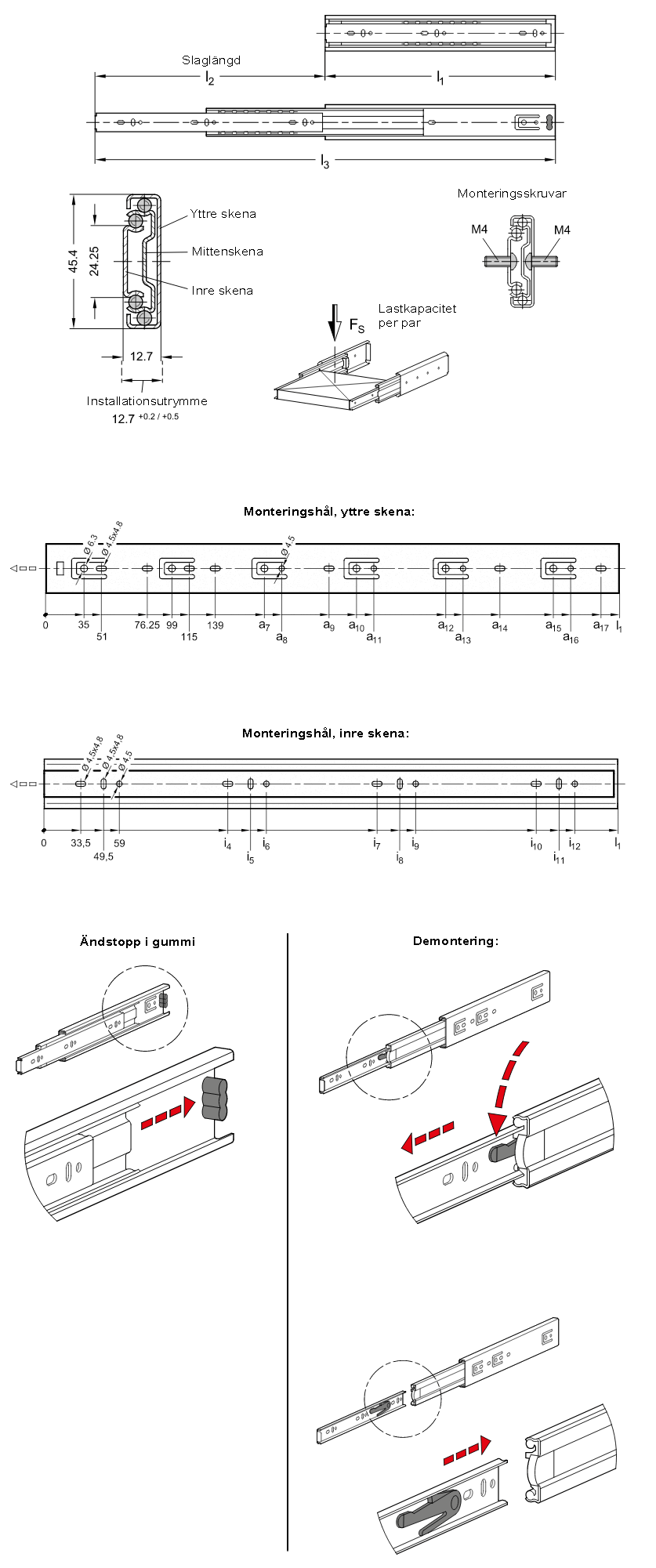

Teleskopskenor i förzinkat stål - ritning
l1l2 +3 / -3l3Fs per par (N)a7a8a9a10a11a12a13a14a15a16a17
Stroke10.000 cykler100.000 cykler
250250500450320183199---------
300300600460340259275---------
350350700480360259275309--------
400400800510390259275-323339--373---
450450900510390259275361.5387403------
5005001000480360259275361.5387403451467----
5505501100460340259275361.5387403451467501---
6006001200440340259275361.5387403515531565---
6506501300420320259275361.5387403579595629---
7007001400420320259275361.5387403579595629---
7507501500400300259275361.5387403547563597643659693
8008001600400300259275361.5387403579595629707723757
l1i4i5i6i7i8i9i10i11i12
250209.5225.5235------
300129.5145.5155257.5273.5283---
350161.5177.5187289.5305.5315---
400193.5209.5219353.5369.5379---
450193.5209.5219385.5401.5411---
500225.5241.5251449.5465.5475---
550257.5273.5283481.5497.5507---
600289.5305.5315545.5561.5571---
650321.5337.5347609.5625.5635---
700321.5337.5347609.5625.5635---
750193.5209.5219321.5337.5347673.5689.5699
800193.5209.5219353.5369.5379705.5721.5731
Art.nrBenämningKr/st ex.moms Kr/st ink.moms
GN1410-250-F-1-ZBTeleskopskenor i förzinkat stål (pris per par)314,00 kr392,50 krKontakta oss för att beställa
GN1410-300-F-1-ZBTeleskopskenor i förzinkat stål (pris per par)343,00 kr428,75 krKontakta oss för att beställa
GN1410-350-F-1-ZBTeleskopskenor i förzinkat stål (pris per par)362,00 kr452,50 krKontakta oss för att beställa
GN1410-400-F-1-ZBTeleskopskenor i förzinkat stål (pris per par)391,00 kr488,75 krKontakta oss för att beställa
GN1410-450-F-1-ZBTeleskopskenor i förzinkat stål (pris per par)441,00 kr551,25 krKontakta oss för att beställa
GN1410-500-F-1-ZBTeleskopskenor i förzinkat stål (pris per par)462,00 kr577,50 krKontakta oss för att beställa
GN1410-550-F-1-ZBTeleskopskenor i förzinkat stål (pris per par)505,00 kr631,25 krKontakta oss för att beställa
GN1410-600-F-1-ZBTeleskopskenor i förzinkat stål (pris per par)539,00 kr673,75 krKontakta oss för att beställa
GN1410-650-F-1-ZBTeleskopskenor i förzinkat stål (pris per par)580,00 kr725,00 krKontakta oss för att beställa
GN1410-700-F-1-ZBTeleskopskenor i förzinkat stål (pris per par)617,00 kr771,25 krKontakta oss för att beställa
GN1410-750-F-1-ZBTeleskopskenor i förzinkat stål (pris per par)680,00 kr850,00 krKontakta oss för att beställa
GN1410-800-F-1-ZBTeleskopskenor i förzinkat stål (pris per par)746,00 kr932,50 krKontakta oss för att beställa

Scrolla i sidled för fler kolumner
