Delbar korskoppling GN135 i aluminium för runda och/eller fyrkantiga rör med olika diameter
Delbar korskoppling i aluminium för runda och/eller fyrkantiga rör med olika diameter.
B: runt hål.

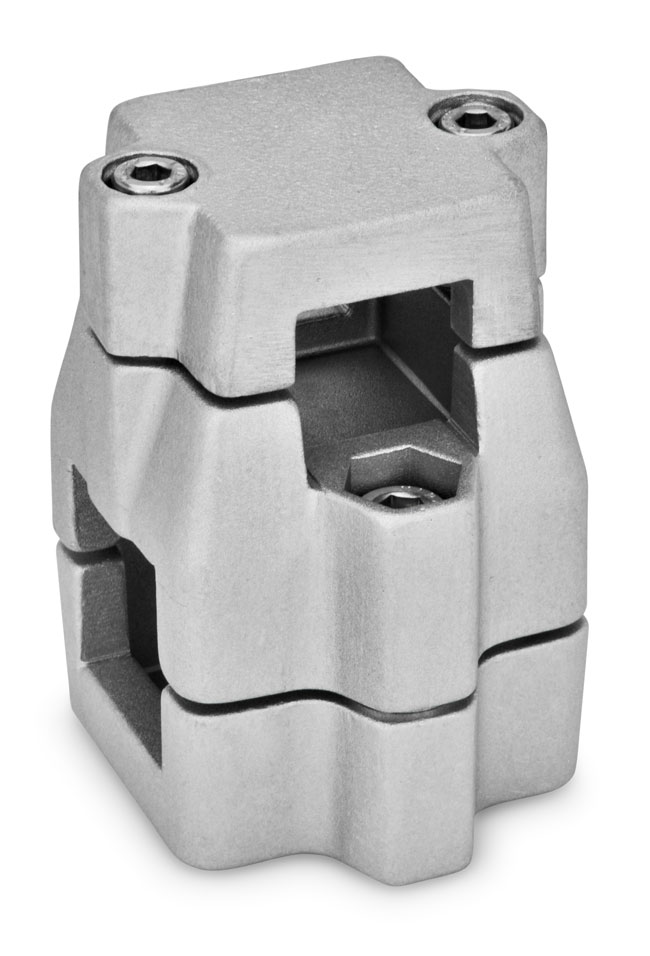

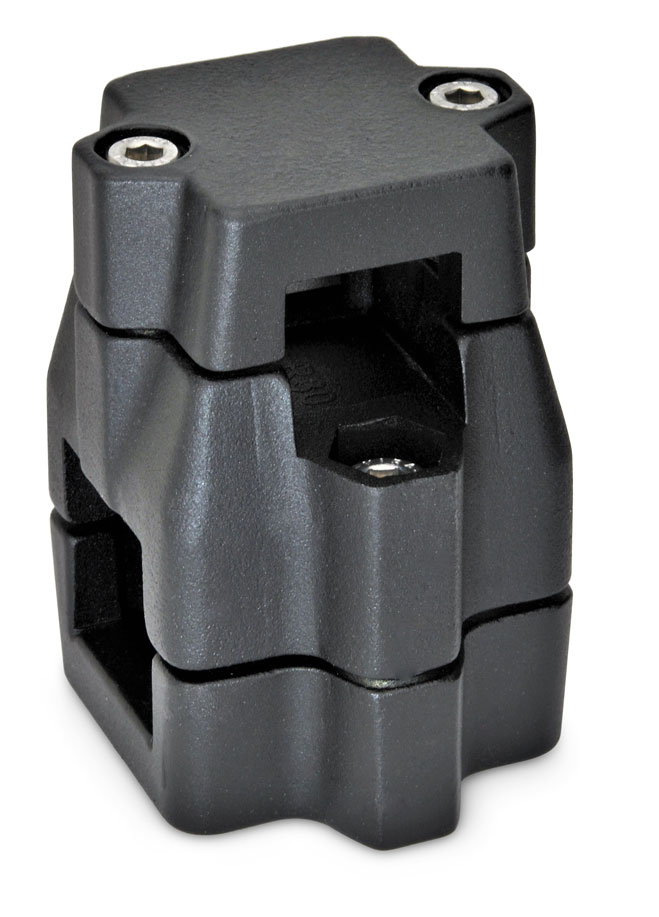

V: fyrkantshål.

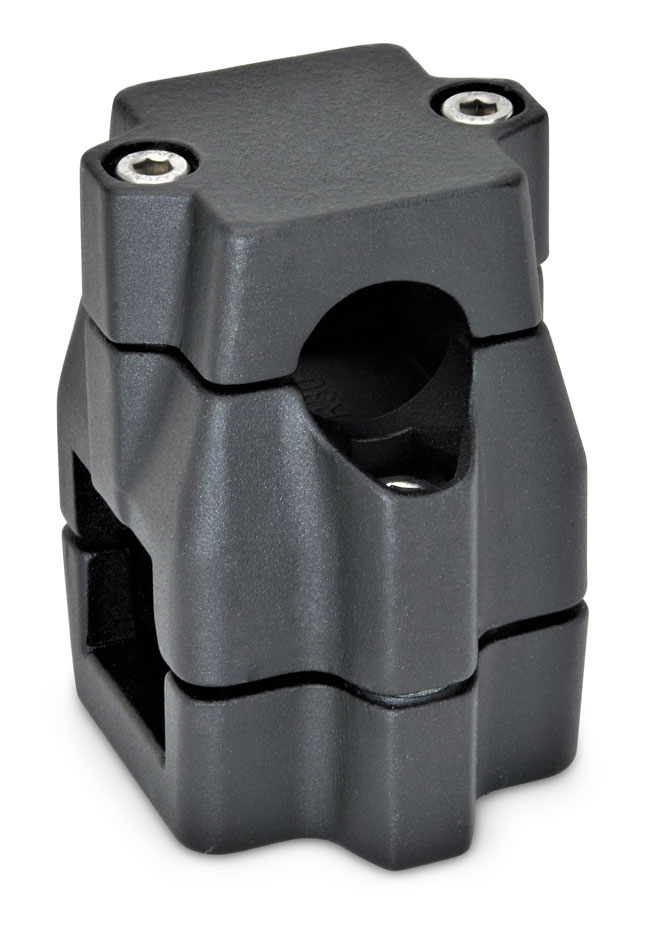

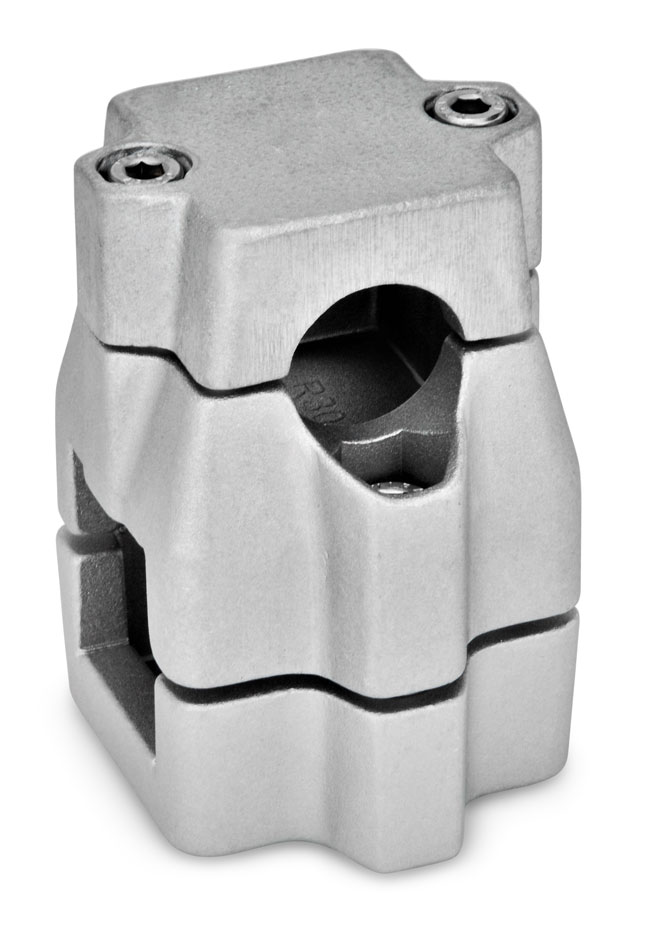

Typ B - V för ett runt rör (d1) och ett fyrkantigt rör (s2).

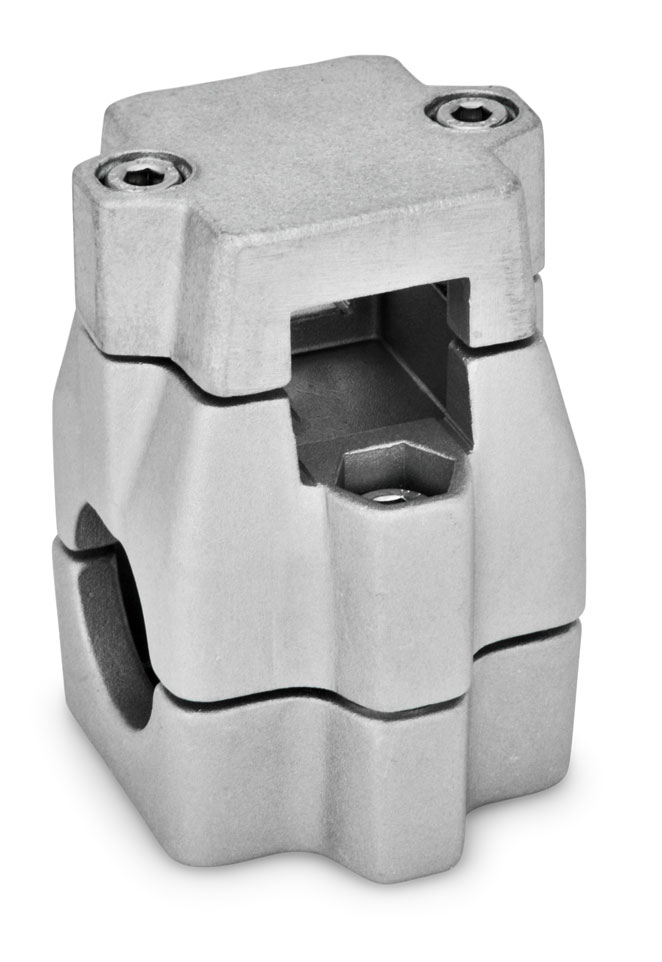

Typ V - B för ett fyrkantigt rör (s1) och ett runt rör (d2).

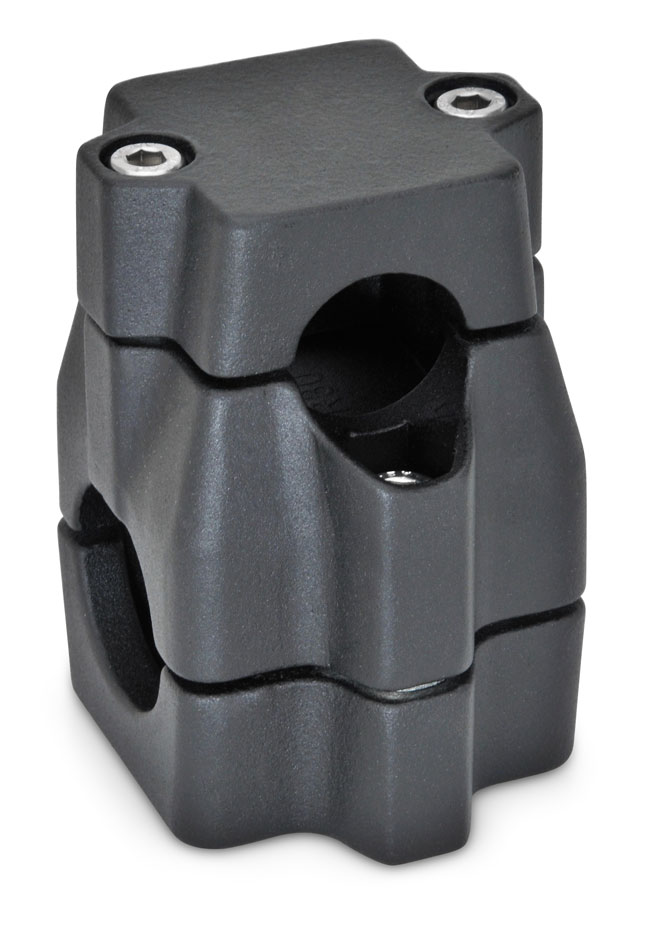

SW: svart (pulverlackerad, matt struktur).

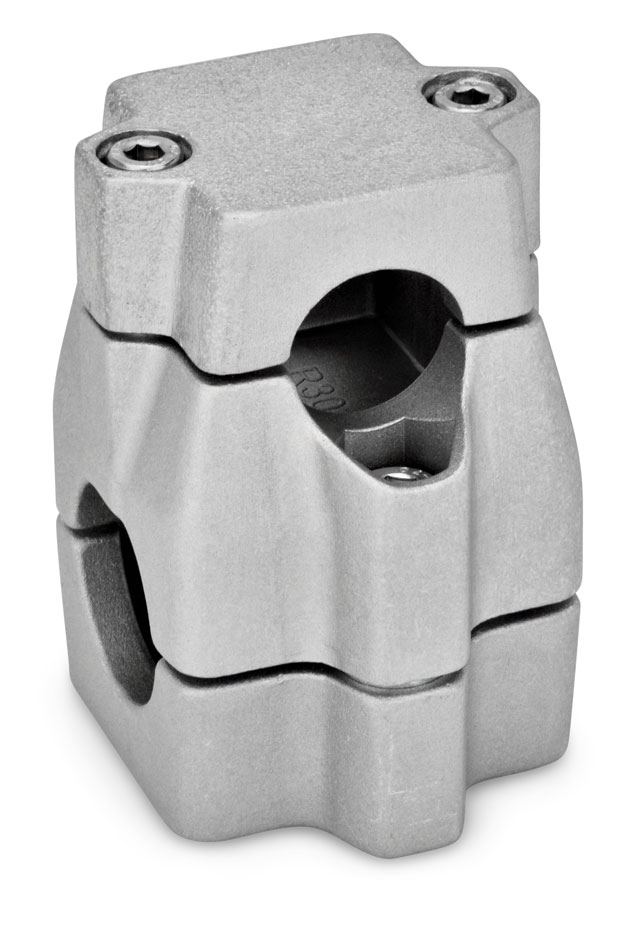

BL: blästrad.
Beställningsexempel: GN135-B40-V50-60-2-BL
CAD-filer
| d1 | s1 | d2 | s2 | k1 | k2 | l1 | l2 | l3 | m | z1 | z2 | l4 (passande låsspak GN911) | |
| för z1 | för z2 | ||||||||||||
| 30 | 30 | 40 | 40 | 60 | 76 | 120 | 79 | 98 | 55 | M8X50 | M10X55 | 63 / 78 | 78 / 92 |
| 30 | 30 | 50 | 50 | 60 | 76 | 120 | 79 | 98 | 55 | M8X50 | M10X55 | 63 / 78 | 78 / 92 |
| 40 | 40 | 50 | 50 | 60 | 76 | 120 | 79 | 98 | 55 | M8X50 | M10X55 | 63 / 78 | 78 / 92 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN135-B30-B40-60-2-BL | Korskoppling i aluminium, delbar | 523,00 kr | 653,75 kr | Kontakta oss för att beställa | ||
| GN135-B30-B40-60-2-SW | Korskoppling i aluminium, delbar | 532,00 kr | 665,00 kr | Kontakta oss för att beställa | ||
| GN135-B30-B48-60-2-BL | Korskoppling i aluminium, delbar | 480,00 kr | 600,00 kr | Kontakta oss för att beställa | ||
| GN135-B30-B48-60-2-SW | Korskoppling i aluminium, delbar | 489,00 kr | 611,25 kr | Kontakta oss för att beställa | ||
| GN135-B30-B50-60-2-BL | Korskoppling i aluminium, delbar | 537,00 kr | 671,25 kr | Kontakta oss för att beställa | ||
| GN135-B30-B50-60-2-SW | Korskoppling i aluminium, delbar | 544,00 kr | 680,00 kr | Kontakta oss för att beställa | ||
| GN135-B30-V40-60-2-BL | Korskoppling i aluminium, delbar | 544,00 kr | 680,00 kr | Kontakta oss för att beställa | ||
| GN135-B30-V40-60-2-SW | Korskoppling i aluminium, delbar | 549,00 kr | 686,25 kr | Kontakta oss för att beställa | ||
| GN135-B30-V50-60-2-BL | Korskoppling i aluminium, delbar | 544,00 kr | 680,00 kr | Kontakta oss för att beställa | ||
| GN135-B30-V50-60-2-SW | Korskoppling i aluminium, delbar | 532,00 kr | 665,00 kr | Kontakta oss för att beställa | ||
| GN135-B40-B48-60-2-BL | Korskoppling i aluminium, delbar | 522,00 kr | 652,50 kr | Kontakta oss för att beställa | ||
| GN135-B40-B48-60-2-SW | Korskoppling i aluminium, delbar | 532,00 kr | 665,00 kr | Kontakta oss för att beställa | ||
| GN135-B40-B50-60-2-BL | Korskoppling i aluminium, delbar | 537,00 kr | 671,25 kr | Kontakta oss för att beställa | ||
| GN135-B40-B50-60-2-SW | Korskoppling i aluminium, delbar | 534,00 kr | 667,50 kr | Kontakta oss för att beställa | ||
| GN135-B40-V50-60-2-BL | Korskoppling i aluminium, delbar | 544,00 kr | 680,00 kr | Kontakta oss för att beställa | ||
| GN135-B40-V50-60-2-SW | Korskoppling i aluminium, delbar | 541,00 kr | 676,25 kr | Kontakta oss för att beställa | ||
| GN135-V30-B40-60-2-BL | Korskoppling i aluminium, delbar | 539,00 kr | 673,75 kr | Kontakta oss för att beställa | ||
| GN135-V30-B40-60-2-SW | Korskoppling i aluminium, delbar | 532,00 kr | 665,00 kr | Kontakta oss för att beställa | ||
| GN135-V30-B48-60-2-BL | Korskoppling i aluminium, delbar | 522,00 kr | 652,50 kr | Kontakta oss för att beställa | ||
| GN135-V30-B48-60-2-SW | Korskoppling i aluminium, delbar | 532,00 kr | 665,00 kr | Kontakta oss för att beställa | ||
| GN135-V30-B50-60-2-BL | Korskoppling i aluminium, delbar | 532,00 kr | 665,00 kr | Kontakta oss för att beställa | ||
| GN135-V30-B50-60-2-SW | Korskoppling i aluminium, delbar | 532,00 kr | 665,00 kr | Kontakta oss för att beställa | ||
| GN135-V30-V40-60-2-BL | Korskoppling i aluminium, delbar | 544,00 kr | 680,00 kr | Kontakta oss för att beställa | ||
| GN135-V30-V40-60-2-SW | Korskoppling i aluminium, delbar | 546,00 kr | 682,50 kr | Kontakta oss för att beställa | ||
| GN135-V30-V50-60-2-BL | Korskoppling i aluminium, delbar | 542,00 kr | 677,50 kr | Kontakta oss för att beställa | ||
| GN135-V30-V50-60-2-SW | Korskoppling i aluminium, delbar | 541,00 kr | 676,25 kr | Kontakta oss för att beställa | ||
| GN135-V40-B48-60-2-BL | Korskoppling i aluminium, delbar | 537,00 kr | 671,25 kr | Kontakta oss för att beställa | ||
| GN135-V40-B48-60-2-SW | Korskoppling i aluminium, delbar | 534,00 kr | 667,50 kr | Kontakta oss för att beställa | ||
| GN135-V40-B50-60-2-BL | Korskoppling i aluminium, delbar | 544,00 kr | 680,00 kr | Kontakta oss för att beställa | ||
| GN135-V40-B50-60-2-SW | Korskoppling i aluminium, delbar | 544,00 kr | 680,00 kr | Kontakta oss för att beställa | ||
| GN135-V40-V50-60-2-BL | Korskoppling i aluminium, delbar | 542,00 kr | 677,50 kr | Kontakta oss för att beställa | ||
| GN135-V40-V50-60-2-SW | Korskoppling i aluminium, delbar | 546,00 kr | 682,50 kr | Kontakta oss för att beställa | ||
