Delbar korskoppling GN134.2 i aluminium till linjärenhet för runda och/eller fyrkantiga rör
Delbar korskoppling i pulverlackerad (svart) aluminium till linjärenhet för runda och/eller fyrkantiga rör.

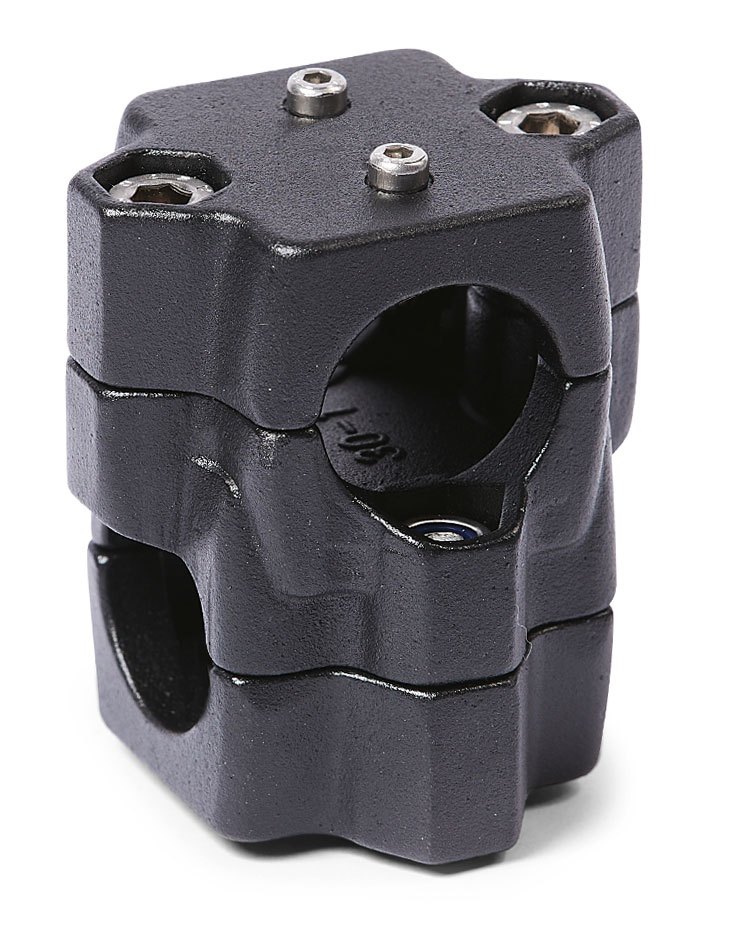

B: runt rör.

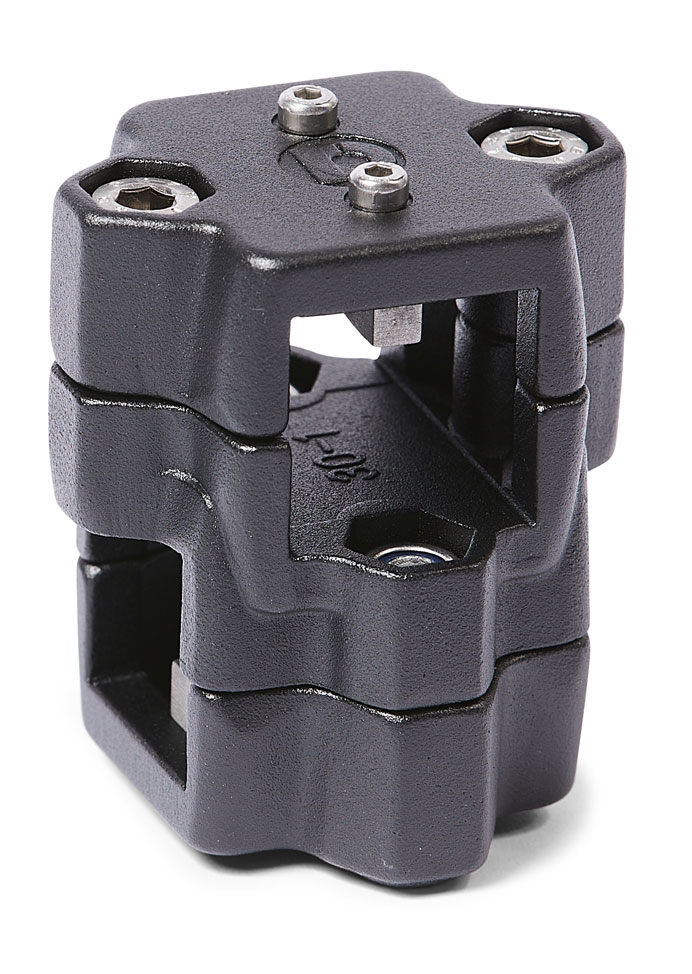

V: fyrkantigt rör.
B - V: ett runt och ett fyrkantigt rör.
Beställningsexempel: GN134.2-B40-V40-60-2-S
CAD-filer
| d1 - d2 | d1 - s2 | s1 - s2 | k | d3 | l1 | l2 | m | z | l3 (passande låsspak GN911) |
| Runt hål - runt hål | Runt hål - fyrkantshål | Fyrkantshål - fyrkantshål | |||||||
| B30-B30 | B30-V30 | V30-V30 | 50 | M 4 | 79,5 | 68 | 33,5 | M8X30 | 63 / 78 |
| B30-B30 | B30-V30 | V30-V30 | 60 | M 4 | 109 | 79 | 50 | M8X50 | 63 / 78 |
| B40-B40 | B40-V40 | V40-V40 | 60 | M 5 | 109 | 79 | 50 | M8X50 | 63 / 78 |
| B40-B40 | B40-V40 | V40-V40 | 76 | M 5 | 125 | 98 | 55 | M10X50 | 78 / 92 |
| B50-B50 | B50-V50 | V50-V50 | 76 | M 6 | 125 | 98 | 55 | M10X50 | 78 / 92 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN134.2-B30-B30-50-2-S | Korskoppling för linjärenhet, delbar | 1 619,00 kr | 2 023,75 kr | Kontakta oss för att beställa | ||
| GN134.2-B30-B30-60-2-S | Korskoppling för linjärenhet, delbar | 1 870,00 kr | 2 337,50 kr | Kontakta oss för att beställa | ||
| GN134.2-B30-V30-50-2-S | Korskoppling för linjärenhet, delbar | 1 643,00 kr | 2 053,75 kr | Kontakta oss för att beställa | ||
| GN134.2-B30-V30-60-2-S | Korskoppling för linjärenhet, delbar | 1 959,00 kr | 2 448,75 kr | Kontakta oss för att beställa | ||
| GN134.2-B40-B40-60-2-S | Korskoppling för linjärenhet, delbar | 1 870,00 kr | 2 337,50 kr | Kontakta oss för att beställa | ||
| GN134.2-B40-B40-76-2-S | Korskoppling för linjärenhet, delbar | 2 045,00 kr | 2 556,25 kr | Kontakta oss för att beställa | ||
| GN134.2-B40-V40-60-2-S | Korskoppling för linjärenhet, delbar | 1 959,00 kr | 2 448,75 kr | Kontakta oss för att beställa | ||
| GN134.2-B40-V40-76-2-S | Korskoppling för linjärenhet, delbar | 2 082,00 kr | 2 602,50 kr | Kontakta oss för att beställa | ||
| GN134.2-B50-B50-76-2-S | Korskoppling för linjärenhet, delbar | 2 045,00 kr | 2 556,25 kr | Kontakta oss för att beställa | ||
| GN134.2-B50-V50-76-2-S | Korskoppling för linjärenhet, delbar | 2 082,00 kr | 2 602,50 kr | Kontakta oss för att beställa | ||
| GN134.2-V30-V30-50-2-S | Korskoppling för linjärenhet, delbar | 1 667,00 kr | 2 083,75 kr | Kontakta oss för att beställa | ||
| GN134.2-V30-V30-60-2-S | Korskoppling för linjärenhet, delbar | 1 959,00 kr | 2 448,75 kr | Kontakta oss för att beställa | ||
| GN134.2-V40-V40-60-2-S | Korskoppling för linjärenhet, delbar | 1 959,00 kr | 2 448,75 kr | Kontakta oss för att beställa | ||
| GN134.2-V40-V40-76-2-S | Korskoppling för linjärenhet, delbar | 2 119,00 kr | 2 648,75 kr | Kontakta oss för att beställa | ||
| GN134.2-V50-V50-76-2-S | Korskoppling för linjärenhet, delbar | 2 119,00 kr | 2 648,75 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
