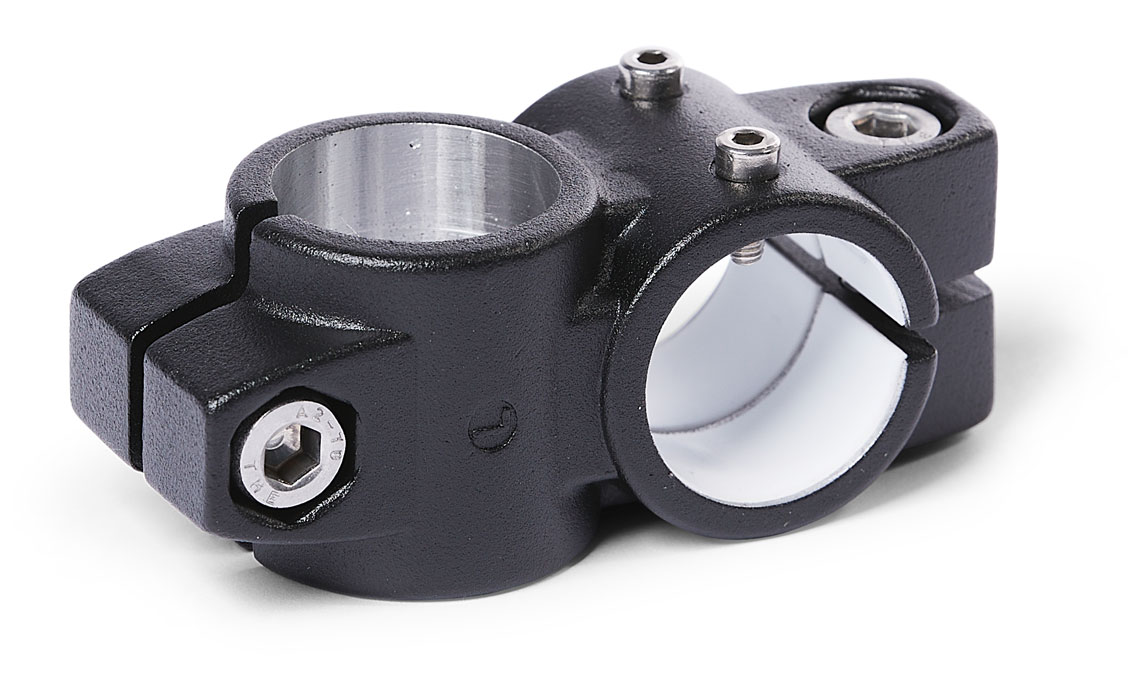

Korskoppling i aluminium till linjärenhet, med eller utan glidlager - foto

Korskoppling GN132.1 i aluminium till linjärenhet, med eller utan glidlager

Korskoppling i aluminium till linjärenhet, med eller utan glidlager.
Glidlager i plast (PTFE) på den sida där linjärenheten sitter (se även GN132.2 med glidlager på båda sidor).

Typ B utan glidlager.
Typ G med glidlager.

Beställningsexempel: GN132.1-G30-B30-56-2-S

Relaterade produkter

GN911
GN132.15
GN132.2

CAD-filer

Korskoppling i aluminium till linjärenhet, med eller utan glidlager - ritning
d1 / d2kd3l1l2mInsexskruvl3 (passande låsspak GN911)
3040M 4974033M8X2563 / 78
3056M 41255645M10X35-
4056M 51255645M10X3578 / 92
4065M 51436553M10X50-
5065M 61436553M10X5078 / 92
6080M 81698065M10X5078 / 92
Art.nrBenämningKr/st ex.moms Kr/st ink.moms
GN132.1-B30-B30-40-2-SKorskoppling till linjärenhet528,00 kr660,00 krKontakta oss för att beställa
GN132.1-B30-B30-56-2-SKorskoppling till linjärenhet789,00 kr986,25 krKontakta oss för att beställa
GN132.1-B40-B40-56-2-SKorskoppling till linjärenhet846,00 kr1 057,50 krKontakta oss för att beställa
GN132.1-B40-B40-65-2-SKorskoppling till linjärenhet832,00 kr1 040,00 krKontakta oss för att beställa
GN132.1-B50-B50-65-2-SKorskoppling till linjärenhet890,00 kr1 112,50 krKontakta oss för att beställa
GN132.1-B60-B60-80-2-SKorskoppling till linjärenhet1 237,00 kr1 546,25 krKontakta oss för att beställa
GN132.1-G30-B30-40-2-SKorskoppling till linjärenhet, glidlagrad949,00 kr1 186,25 krKontakta oss för att beställa
GN132.1-G30-B30-56-2-SKorskoppling till linjärenhet, glidlagrad1 201,00 kr1 501,25 krKontakta oss för att beställa
GN132.1-G40-B40-56-2-SKorskoppling till linjärenhet, glidlagrad1 503,00 kr1 878,75 krKontakta oss för att beställa
GN132.1-G40-B40-65-2-SKorskoppling till linjärenhet, glidlagrad1 455,00 kr1 818,75 krKontakta oss för att beställa
GN132.1-G50-B50-65-2-SKorskoppling till linjärenhet, glidlagrad1 505,00 kr1 881,25 krKontakta oss för att beställa
GN132.1-G60-B60-80-2-SKorskoppling till linjärenhet, glidlagrad2 605,00 kr3 256,25 krKontakta oss för att beställa

Scrolla i sidled för fler kolumner
