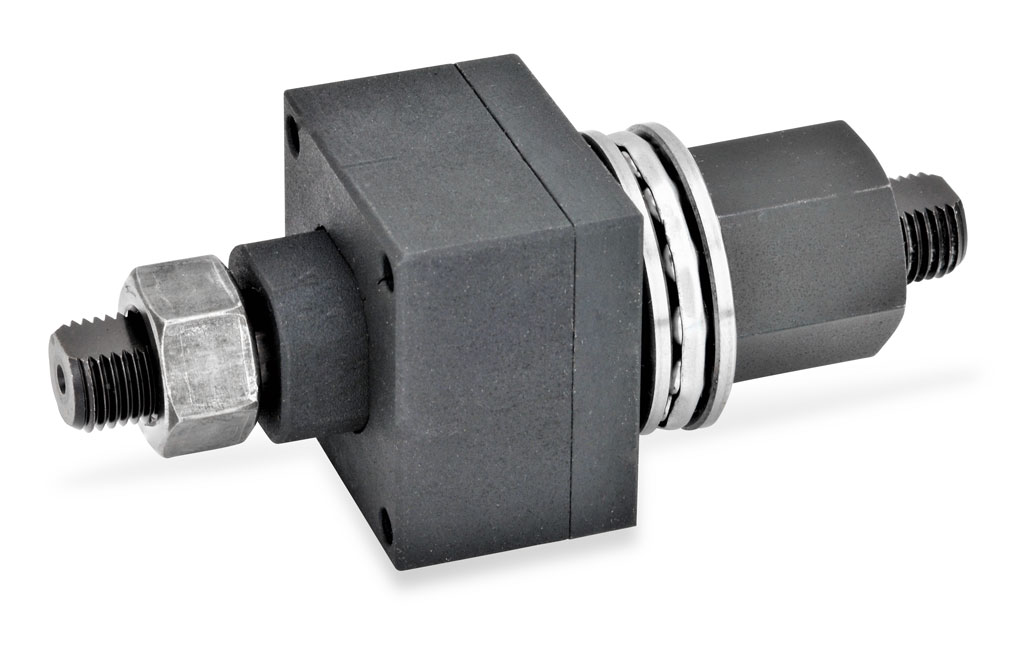

Stansverktyg GN123 i härdat stål

Stansverktyg i härdat, brunerat stål för förenklad håltagning.

Plåttjocklek max 2 mm.

Instruktion:

1. Förborra ett styrhål där fyrkantshålets centrum skall sitta (se mått d i tabellen för lämplig diameter).
2. Dela på stansverktyget genom att skruva av muttern som sitter på samma sida som stansen. Tag därefter loss stansen, trä dragaxeln igenom hålet, sätt tillbaka stansen, dra åt muttern med fingerkraft (så att stansverktyget fortfarande går att förflytta) och rikta in verktyget (för att lättare kunna rikta in verktyget kan en bit självhäftande tejp fästas över hålet före dragaxeln träs igenom, där linjer som pekar emot hålets centrum sedan kan linjeras med stansverktygets referenslinjer).
3. Fortsätt att dra åt muttern tills verktyget sitter fast ordentligt.
4. Dra åt muttern på den motsatta sidan tills stansen har pressats igenom plåten.
5. Demontera stansverktyget.

Beställningsexempel: GN123-V20,1
