Ritning: infällt handtag med regel och tapp/spår i olika former

Infällt handtag med låsregel och tapp eller spår i olika former

Infällt handtag med låsregel.

Tapp eller spår i någon av följande former:

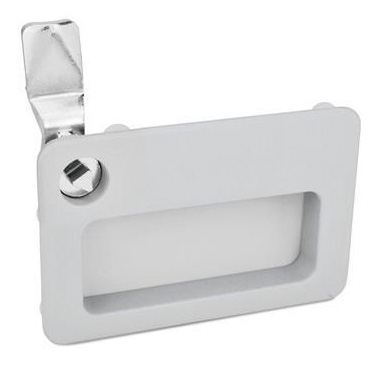

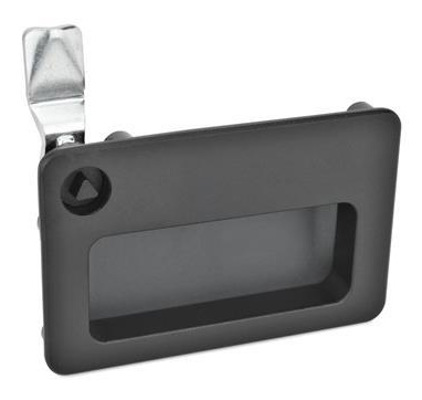

Typ **DK**: trekantig tapp.

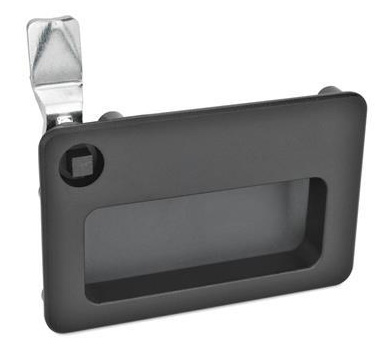

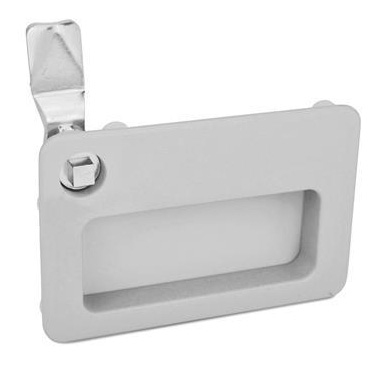

Typ **VK7**: fyrkantig tapp, 7mm.
Typ **VK8**: fyrkantig tapp, 8mm.

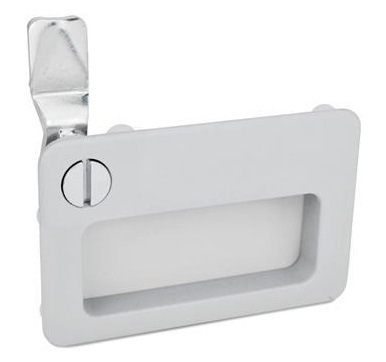

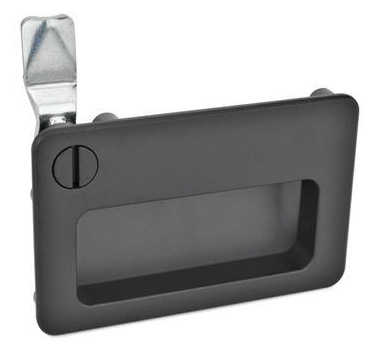

Typ **SCH**: spår.

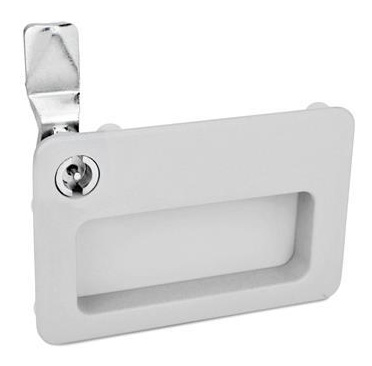

Typ **VDE**: dubbelbit.

Typ **1**: regel på vänster sida.
Typ **2**: regel på höger sida.

**SW**: svart, RAL 9005.
**SR**: silver, RAL 9006.

Främre ram i pulverlackerat zinktryckgods.
Fack i plast.
Låshus i zinktryckgods.
Övriga delar i förzinkat stål.

Lämpligt monteringshål: 121X76 mm.

Beställningsexempel: GN115.10-VK8-10-2-SW

Infällt handtag med regel och tapp/spår i olika former

Infällt handtag med låsregel och tapp eller spår i olika former - GN115.10

Lås m. infällt handtag, trek.tapp, silver

Lås m. infällt handtag, trek.tapp, svart
