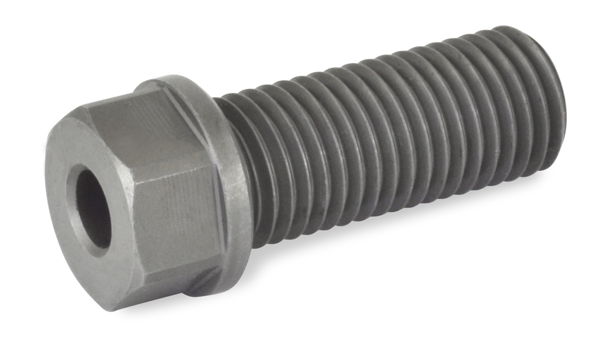

Bussning GN1132 i rostfritt stål till lyftögla GN1130
Gängad bussning i rostfritt stål (AISI 630) till lyftögla GN1130.
CAD-filer

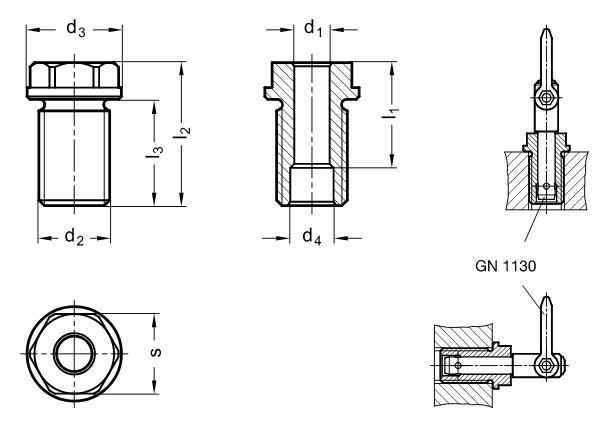

| d1 | l1 nominell | d2 | d3 | d4 +0,3 | l2 | l3 | s | Rekommenderat åtdragningsmoment (Nm) |
| 8 | 10 | M 16 x 1,5 | 24 | 9,8 | 27,5 | 20 | 19 | 90 |
| 8 | 25 | M 16 | 24 | 9,8 | 37,5 | 25 | 19 | 75 |
| 10 | 15 | M 20 x 1,5 | 28 | 12,2 | 35,5 | 24 | 24 | 145 |
| 10 | 35 | M 20 | 28 | 12,2 | 46 | 29 | 24 | 130 |
| 12 | 15 | M 24 x 1,5 | 32 | 14,7 | 35,5 | 24 | 27 | 220 |
| 12 | 35 | M 24 | 32 | 14,7 | 48,5 | 36 | 27 | 200 |
| 16 | 25 | M 30 x 2 | 39 | 19,2 | 44 | 29 | 30 | 440 |
| 16 | 50 | M 30 | 39 | 19,2 | 66 | 44 | 30 | 400 |
| 20 | 50 | M 36 x 2 | 43 | 26 | 70 | 55 | 36 | 440 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN1132-10-15-M20X1,5-A | Bussning till lyftögla GN1130 | 673,00 kr | 841,25 kr | Kontakta oss för att beställa | ||
| GN1132-10-35-M20-A | Bussning till lyftögla GN1130 | 728,00 kr | 910,00 kr | Kontakta oss för att beställa | ||
| GN1132-12-15-M24X1,5-A | Bussning till lyftögla GN1130 | 741,00 kr | 926,25 kr | Kontakta oss för att beställa | ||
| GN1132-12-35-M24-A | Bussning till lyftögla GN1130 | 810,00 kr | 1 012,50 kr | Kontakta oss för att beställa | ||
| GN1132-16-25-M30X2-A | Bussning till lyftögla GN1130 | 851,00 kr | 1 063,75 kr | Kontakta oss för att beställa | ||
| GN1132-16-50-M30-A | Bussning till lyftögla GN1130 | 988,00 kr | 1 235,00 kr | Kontakta oss för att beställa | ||
| GN1132-20-50-M36X2-A | Bussning till lyftögla GN1130 | 1 352,00 kr | 1 690,00 kr | Kontakta oss för att beställa | ||
| GN1132-8-10-M16X1,5-A | Bussning till lyftögla GN1130 | 595,00 kr | 743,75 kr | Kontakta oss för att beställa | ||
| GN1132-8-25-M16-A | Bussning till lyftögla GN1130 | 643,00 kr | 803,75 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
