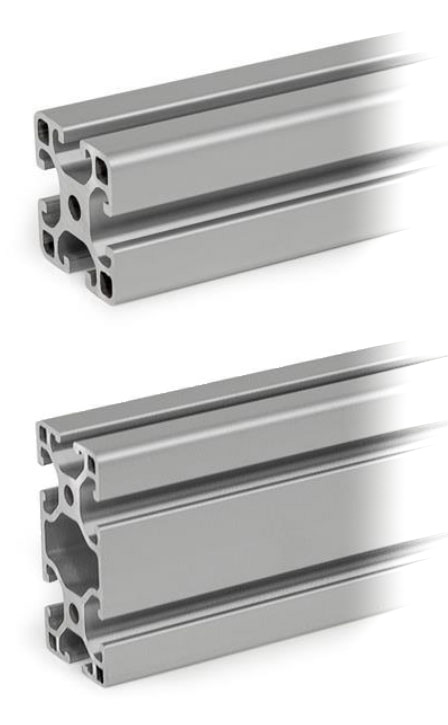

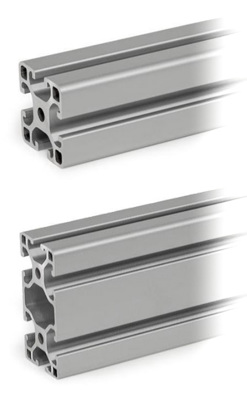

Aluminiumprofil GN10i L
Viktbesparande, extruderad aluminiumprofil "light".
Typ I.
Eloxerad.
Material: Al Mg Si 0.5 F25 (EN AW – 6063).
Draghållfasthet: Rm min. 245 N/mm².
Sträckgräns: Rp0,2 min. 195 N/mm².
Densitet: 2,7 kg/dm³.
Elasticitetsmodul E ≈ 70 000 N/mm².
Hårdhet ≈ 75HB -2.5/187.5.
OBS! Mindre dimensioner levereras i förpackning om två eller fyra stycken (se prislista för aktuell förpackningsstorlek), större dimensioner levereras styckevis.
Beställningsexempel: GN10I-40408L-N-3-4
CAD-filer

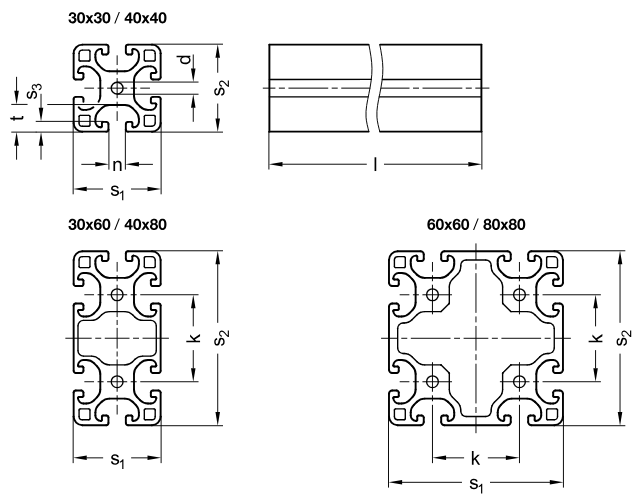

| s1 | s2 | n | l +1,5 mm | Antal per förpackning | d | k | s3 | t | Vikt (kg/m) | Tvärsnittsarea (cm2) | |
| 30 | 30 | 6 | 2 meter | 3 meter | 4 | 5 | - | 3 | 9,75 | 0,93 | 3,43 |
| 30 | 60 | 6 | 2 meter | 3 meter | 2 | 5 | 30 | 3 | 9,75 | 1,65 | 6,13 |
| 40 | 40 | 8 | 2 meter | 3 meter | 4 | 6,8 | - | 4,5 | 12,25 | 2,7 | 10 |
| 40 | 80 | 8 | 2 meter | 3 meter | 2 | 6,8 | 40 | 4,5 | 12,25 | 1,75 | 6,47 |
| 60 | 60 | 6 | 2 meter | 3 meter | 1 | 5 | 30 | 3 | 9,75 | 3,08 | 11,3 |
| 80 | 80 | 8 | 2 meter | 3 meter | 1 | 6,8 | 40 | 4,5 | 12,25 | 5,17 | 19,3 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN10I-30306L-N-2-4 | Aluminiumprofiler, 2M (4st/frp) | 2 286,00 kr | 2 857,50 kr | Kontakta oss för att beställa | ||
| GN10I-30306L-N-3-4 | Aluminiumprofiler, 3M (4st/frp) | 3 386,00 kr | 4 232,50 kr | Kontakta oss för att beställa | ||
| GN10I-30606L-N-2-2 | Aluminiumprofiler, 2M (2st/frp) | 1 967,00 kr | 2 458,75 kr | Kontakta oss för att beställa | ||
| GN10I-30606L-N-3-2 | Aluminiumprofiler, 3M (2st/frp) | 2 908,00 kr | 3 635,00 kr | Kontakta oss för att beställa | ||
| GN10I-40408L-N-2-4 | Aluminiumprofiler, 2M (4st/frp) | 4 042,00 kr | 5 052,50 kr | Kontakta oss för att beställa | ||
| GN10I-40408L-N-3-4 | Aluminiumprofiler, 3M (4st/frp) | 5 836,00 kr | 7 295,00 kr | Kontakta oss för att beställa | ||
| GN10I-40808L-N-2-2 | Aluminiumprofiler, 2M (2st/frp) | 3 564,00 kr | 4 455,00 kr | Kontakta oss för att beställa | ||
| GN10I-40808L-N-3-2 | Aluminiumprofiler, 3M (2st/frp) | 5 259,00 kr | 6 573,75 kr | Kontakta oss för att beställa | ||
| GN10I-60606L-N-2-1 | Aluminiumprofil, 2M | 1 844,00 kr | 2 305,00 kr | Kontakta oss för att beställa | ||
| GN10I-60606L-N-3-1 | Aluminiumprofil, 3M | 2 355,00 kr | 2 943,75 kr | Kontakta oss för att beställa | ||
| GN10I-80808L-N-2-1 | Aluminiumprofil, 2M | 3 105,00 kr | 3 881,25 kr | Kontakta oss för att beställa | ||
| GN10I-80808L-N-3-1 | Aluminiumprofil, 3M | 4 567,00 kr | 5 708,75 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
