Vinkellänk DIN71802 AS i stål eller rostfritt stål
Utförande:
Vinkellänk DIN71802, form AS: stål, alternativt rostfritt stål med säkringsbygel.
Invändig vänstergänga anges med V efter artikelnumret (säljs enbart i förzinkat utförande). Endast hondelen är vänstergängad, handelen är högergängad.
Vinkellänken kan kombineras med gummitätning WN718
Beställningsexempel DIN71802 AS M6 V

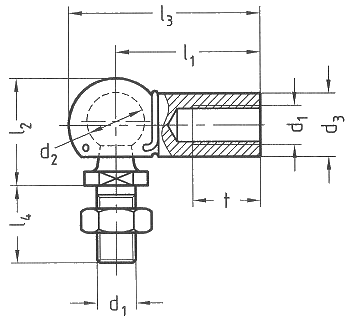

| d1 | d2 | d3 | l1 | l2 | l3 | l4 | t min |
| M 5 | 8 | 8 | 22 | 14,8 | 28,5 | 10,2 | 10,5 |
| M 6 | 10 | 10 | 25 | 17,5 | 32,5 | 12,5 | 11,5 |
| M 8 | 13 | 13 | 30 | 21,5 | 39,5 | 16,5 | 14 |
| M 10 | 16 | 16 | 35 | 27,5 | 47 | 20 | 15,5 |
| M 12 | 16 | 16 | 35 | 27,5 | 47 | 20 | 15,5 |
| M 14X1,5 | 19 | 22 | 45 | 34,5 | 60 | 28 | 21,5 |
| M 14X2 | 19 | 22 | 45 | 34,5 | 60 | 28 | 21,5 |
| M 16 | 19 | 22 | 45 | 34,5 | 60 | 28 | 21,5 |
| Mängdrabatt | ||||
|---|---|---|---|---|
| Art.nr | Benämning | Kr/st ex.moms | -10% | -20% |
| DIN71802 AS M5 | Vinkellänk, FZB | 14.70 | 50 st | 250 st |
| DIN71802 AS M6 | Vinkellänk, FZB | 17.30 | 50 st | 250 st |
| DIN71802 AS M8 | Vinkellänk, FZB | 23.10 | 50 st | 250 st |
| DIN71802 AS M10 | Vinkellänk, FZB | 34.10 | 50 st | 250 st |
| DIN71802 AS M12 | Vinkellänk, FZB | 51.50 | 50 st | 250 st |
| DIN71802 AS M14 | Vinkellänk, FZB | 97.90 | 20 st | 100 st |
| DIN71802 AS M14X1,5 | Vinkellänk, FZB | 85.60 | 20 st | 100 st |
| DIN71802 AS M16 | Vinkellänk, FZB | 123.20 | 20 st | 100 st |
| DIN71802 AS M5 V | Vinkellänk, FZB, vänster | 22.60 | 50 st | 250 st |
| DIN71802 AS M6 V | Vinkellänk, FZB, vänster | 25.30 | 50 st | 250 st |
| DIN71802 AS M8 V | Vinkellänk, FZB, vänster | 36.90 | 50 st | 250 st |
| DIN71802 AS M10 V | Vinkellänk, FZB, vänster | 55.60 | 50 st | 250 st |
| DIN71802 AS M12 V | Vinkellänk, FZB, vänster | 59.40 | 50 st | 250 st |
| DIN71802 AS M14X1,5V | Vinkellänk, FZB, vänster | 116.10 | 20 st | 100 st |
| DIN71802 AS M16 V | Vinkellänk, vänster, FZB | 141.40 | 20 st | 100 st |
| DIN71802 A2 AS M5 | Vinkellänk, rostfri | 115.50 | 10 st | 50 st |
| DIN71802 A2 AS M6 | Vinkellänk, rostfri | 120.80 | 10 st | 50 st |
| DIN71802 A2 AS M8 | Vinkellänk, rostfri | 129.70 | 10 st | 50 st |
| DIN71802 A2 AS M10 | Vinkellänk, rostfri | 226.30 | 10 st | 50 st |
| DIN71802 ASDK M6 | Vinkellänk m. tätning, omonterad | 23.00 | 10 st | 50 st |
| DIN71802 ASDK M8 | Vinkellänk m. tätning, omonterad | 28.50 | 10 st | 50 st |
| DIN71802 ASDK M10 | Vinkellänk m. tätning, omonterad | 40.50 | 10 st | 50 st |
| DIN71802 ASDK M12 | Vinkellänk m. tätning, omonterad | 57.00 | 10 st | 50 st |
| DIN71802 ASDK M14 | Vinkellänk m. tätning, omonterad | 108.50 | 10 st | 50 st |
