Tryckplatta DIN6311
Tryckplatta i brunerat stål.
Invändigt härdad.
Spännring i fjäderstål.

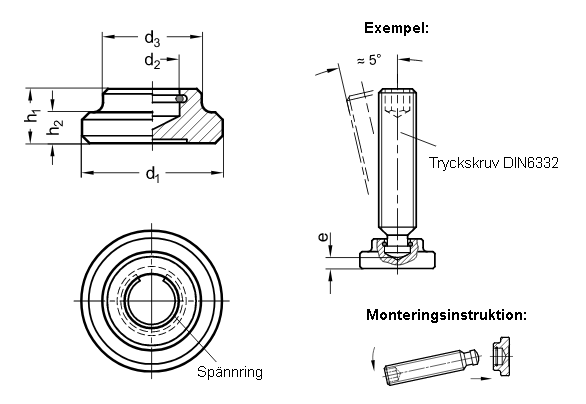

Se skiss nedan för korrekt montering.
Beställningsexempel: DIN6311 12-M6
| d1 | För tryckskruv med gänga: | d2 h12 | d3 | e | h1 | h2 |
| 12 | M 6 | 4,6 | 10 | 2,2 | 7 | 2,5 |
| 16 | M 8 | 6,1 | 12 | 3 | 9 | 4 |
| 20 | M 10 | 8,1 | 15 | 3,6 | 11 | 5 |
| 25 | M 12 | 8,1 | 18 | 4,5 | 13 | 6 |
| 32 | M 16 | 12,1 | 22 | 5,3 | 15 | 7 |
| 40 | M 20 | 15,6 | 28 | 5,6 | 16 | 9 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | |||
|---|---|---|---|---|---|---|---|
| -10% | -20% | ||||||
| DIN6311 12-M6 | Tryckplatta | 21,70 kr | 27,13 kr | 20 st | 100 st | ||
| DIN6311 16-M8 | Tryckplatta | 24,10 kr | 30,13 kr | 20 st | 100 st | ||
| DIN6311 20-M10 | Tryckplatta | 26,50 kr | 33,13 kr | 20 st | 100 st | ||
| DIN6311 25-M12 | Tryckplatta | 38,00 kr | 47,50 kr | 20 st | 100 st | ||
| DIN6311 32-M16 | Tryckplatta | 46,30 kr | 57,88 kr | 20 st | 100 st | ||
| DIN6311 40-M20 | Tryckplatta | 66,10 kr | 82,63 kr | 20 st | 100 st | ||
Scrolla i sidled för fler kolumner
