Vev DIN468
Vev i gjutgods.
Ytan slipad och blästrad (ytan kommer successivt att övergå till svartlackerat utförande, matt struktur).
Navet bearbetat.
Handtag i polerat stål.
Form D: Vev med fyrkantshål och vridbart handtag.
Form F: Vev med fyrkantshål och fast handtag.

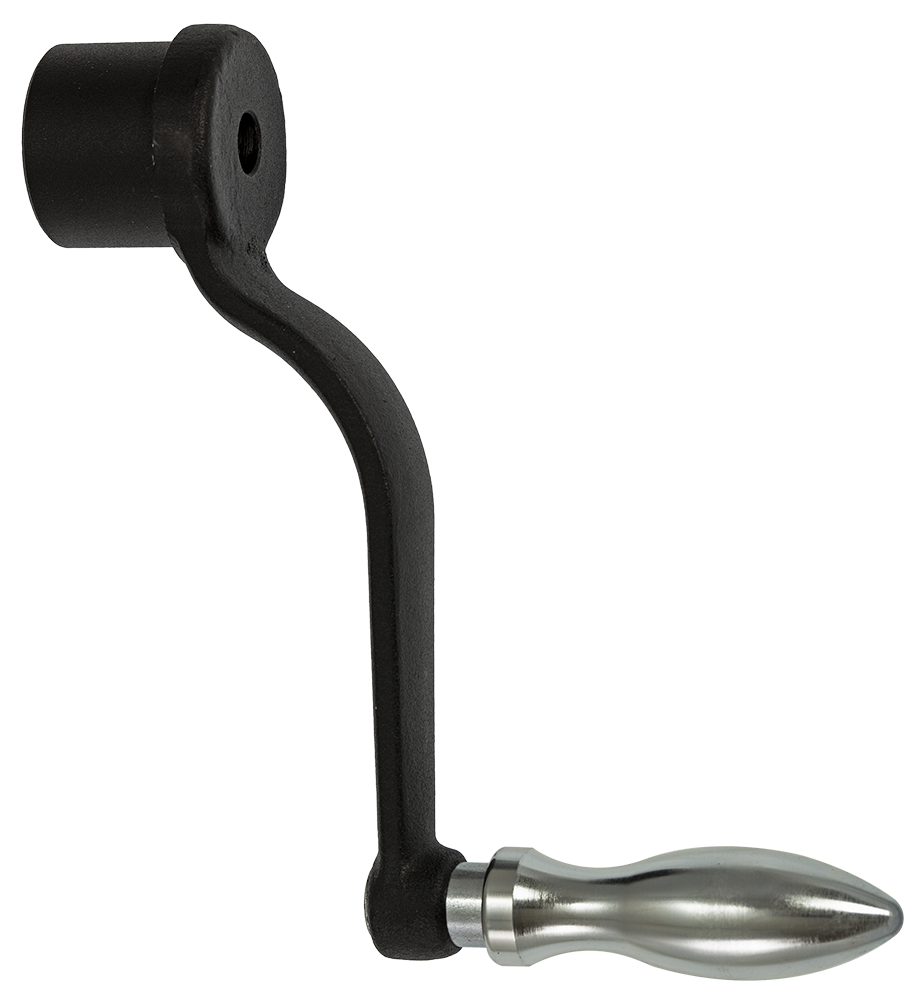

Form BD: Vev med runt hål och vridbart handtag.
Beställningsexempel: DIN468 F 63X10
| l | s H11 | d1 H7 | emin. | d2 | h1 | h2 | h3 | Diameter, handtag | |
| 63 | 10 | 6 | 13,1 | 20 | 20 | 11 | 32 | 16 | |
| 80 | 10 | 12 | 8 | 13,1 / 16,1 | 24 | 24 | 13 | 38 | 18 |
| 100 | 12 | 14 | 10 | 16,1 / 18,1 | 28 | 28 | 13 | 48 | 20 |
| 125 | 14 | 17 | 10 | 18,1 / 22,2 | 34 | 34 | 14 | 55 | 22 |
| 160 | 17 | 19 | 14 | 22,2 / 25,2 | 38 | 38 | 14 | 65 | 25 |
| 200 | 19 | 22 | 17 | 25,2 / 28,2 | 44 | 44 | 21 | 78 | 28 |
| 250 | 22 | 24 | 17 | 28,2 / 32,2 | 48 | 48 | 21 | 90 | 32 |
| 315 | 24 | 27 | 20 | 32,2 / 35,9 | 54 | 54 | 26 | 105 | 36 |
| Art.nr | Benämning | Kr/st ex.moms |
|---|---|---|
| DIN468 F 63X10 | Handvev, fast handtag,fyrk.hål | 170.20 |
| DIN468 F 80X10 | Handvev, fast handtag,fyrk.hål | 198.90 |
| DIN468 F 80X12 | Handvev, fast handtag,fyrk.hål | 198.90 |
| DIN468 F 100X12 | Handvev, fast handtag,fyrk.hål | 229.40 |
| DIN468 F 100X14 | Handvev, fast handtag,fyrk.hål | 229.40 |
| DIN468 F 125X14 | Handvev, fast handtag,fyrk.hål | 285.00 |
| DIN468 F 125X17 | Handvev, fast handtag,fyrk.hål | 285.00 |
| DIN468 F 160X17 | Handvev, fast handtag,fyrk.hål | 326.80 |
| DIN468 F 160X19 | Handvev, fast handtag,fyrk.hål | 326.80 |
| DIN468 F 200X19 | Handvev, fast handtag,fyrk.hål | 420.00 |
| DIN468 F 200X22 | Handvev, fast handtag,fyrk.hål | 420.00 |
| DIN468 F 250X22 | Handvev, fast handtag,fyrk.hål | 557.00 |
| DIN468 F 250X24 | Handvev, fast handtag,fyrk.hål | 557.00 |
| DIN468 F 315X24 | Handvev, fast handtag,fyrk.hål | 771.00 |
| DIN468 F 315X27 | Handvev, fast handtag,fyrk.hål | 771.00 |
| DIN468 D 63X10 | Handvev, vridb.handt.,fyrk.hål | 220.00 |
| DIN468 D 80X10 | Handvev, vridb.handt.,fyrk.hål | 238.30 |
| DIN468 D 80X12 | Handvev, vridb.handt.,fyrk.hål | 238.30 |
| DIN468 D 100X12 | Handvev, vridb.handt.,fyrk.hål | 268.20 |
| DIN468 D 100X14 | Handvev, vridb.handt.,fyrk.hål | 268.20 |
| DIN468 D 125X14 | Handvev, vridb.handt.,fyrk.hål | 319.10 |
| DIN468 D 125X17 | Handvev, vridb.handt.,fyrk.hål | 319.10 |
| DIN468 D 160X17 | Handvev, vridb.handt.,fyrk.hål | 379.00 |
| DIN468 D 160X19 | Handvev, vridb.handt.,fyrk.hål | 379.00 |
| DIN468 D 200X19 | Handvev, vridb.handt.,fyrk.hål | 477.00 |
| DIN468 D 200X22 | Handvev, vridb.handt.,fyrk.hål | 477.00 |
| DIN468 D 250X22 | Handvev, vridb.handt.,fyrk.hål | 614.00 |
| DIN468 D 250X24 | Handvev, vridb.handt.,fyrk.hål | 614.00 |
| DIN468 D 315X24 | Handvev, vridb.handt.,fyrk.hål | 845.00 |
| DIN468 D 315X27 | Handvev, vridb.handt.,fyrk.hål | 845.00 |
| DIN468 BD 63X6 | Handvev, vridb.handt.,runt hål | 211.60 |
| DIN468 BD 80X8 | Handvev, vridb.handt.,runt hål | 252.50 |
| DIN468 BD 100X10 | Handvev, vridb.handt.,runt hål | 290.00 |
| DIN468 BD 125X10 | Handvev, vridb.handt.,runt hål | 329.40 |
| DIN468 BD 160X14 | Handvev, vridb.handt.,runt hål | 389.00 |
| DIN468 BD 200X17 | Handvev, vridb.handt.,runt hål | 500.00 |
| DIN468 BD 250X17 | Handvev, vridb.handt.,runt hål | 641.00 |
| DIN468 BD 315X20 | Handvev, vridb.handt.,runt hål | 887.00 |
