Ställbar låsspak WN512
Utförande:
Glasfiberarmerad termoplast.
Gängad tapp i stål.
Standardfärg: svart. Klicka här för att se övriga färger.
Handtaget kan levereras i följande färger (kontakta oss för mer information):
S=Svart plast (RAL 9011)
B=Blå plast (RAL 5015)
G=Gul plast (RAL 1021)
GR=Grön plast_(RAL 6024)_
LG=Ljusgrå plast (RAL 7035)
O=Orange plast_(RAL 2004)_
R=Röd plast (RAL 3000)
Beställningsexempel: WN512 80-M10X25
CAD-filer

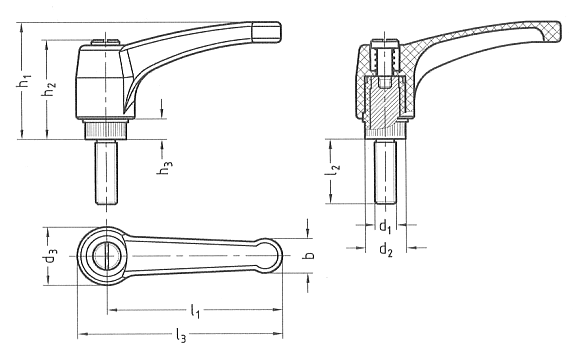

| l1 | d1 | l2 | d2 | d3 | l3 | h1 | h2 | h3 | b | |||||
| 43 | M 4 | 10 | 15 | 11,5 | 17 | 51 | 33 | 31,5 | 6 | 9 | ||||
| 43 | M 5 | 10 | 15 | 20 | 11,5 | 17 | 51 | 33 | 31,5 | 6 | 9 | |||
| 43 | M 6 | 10 | 15 | 20 | 25 | 30 | 40 | 11,5 | 17 | 51 | 33 | 31,5 | 6 | 9 |
| 52 | M 6 | 15 | 20 | 25 | 30 | 40 | 14,5 | 22 | 63 | 41 | 38,5 | 8 | 12 | |
| 52 | M 8 | 15 | 20 | 25 | 30 | 40 | 50 | 14,5 | 22 | 63 | 41 | 38,5 | 8 | 12 |
| 65 | M 8 | 15 | 20 | 25 | 30 | 40 | 50 | 14,5 | 23 | 76 | 43,5 | 38,5 | 8 | 13 |
| 80 | M 8 | 20 | 25 | 30 | 40 | 19 | 27 | 94 | 54 | 48,5 | 9,5 | 15 | ||
| 80 | M 10 | 20 | 25 | 30 | 35 | 40 | 50 | 19 | 27 | 94 | 54 | 48,5 | 9,5 | 15 |
| Mängdrabatt | ||||
|---|---|---|---|---|
| Art.nr | Benämning | Kr/st ex.moms | -10% | -20% |
| WN512 43-M4X10 | Ställbar låsspak, plast | 17.60 | 100 st | 500 st |
| WN512 43-M4X15 | Ställbar låsspak, plast | 17.60 | 100 st | 500 st |
| WN512 43-M5X10 | Ställbar låsspak, plast | 17.60 | 100 st | 500 st |
| WN512 43-M5X15 | Ställbar låsspak, plast | 17.60 | 100 st | 500 st |
| WN512 43-M5X20 | Ställbar låsspak, plast | 17.60 | 100 st | 500 st |
| WN512 43-M6X10 | Ställbar låsspak, plast | 17.60 | 100 st | 500 st |
| WN512 43-M6X15 | Ställbar låsspak, plast | 17.60 | 100 st | 500 st |
| WN512 43-M6X20 | Ställbar låsspak, plast | 17.60 | 100 st | 500 st |
| WN512 43-M6X25 | Ställbar låsspak, plast | 18.20 | 100 st | 500 st |
| WN512 43-M6X30 | Ställbar låsspak, plast | 18.20 | 100 st | 500 st |
| WN512 43-M6X40 | Ställbar låsspak, plast | 18.20 | 100 st | 500 st |
| WN512 52-M6X15 | Ställbar låsspak, plast | 20.40 | 100 st | 500 st |
| WN512 52-M6X20 | Ställbar låsspak, plast | 20.40 | 100 st | 500 st |
| WN512 52-M6X25 | Ställbar låsspak, plast | 21.00 | 100 st | 500 st |
| WN512 52-M6X30 | Ställbar låsspak, plast | 21.00 | 100 st | 500 st |
| WN512 52-M6X40 | Ställbar låsspak, plast | 21.50 | 100 st | 500 st |
| WN512 52-M8X15 | Ställbar låsspak, plast | 20.40 | 100 st | 500 st |
| WN512 52-M8X20 | Ställbar låsspak, plast | 20.40 | 100 st | 500 st |
| WN512 52-M8X25 | Ställbar låsspak, plast | 21.00 | 100 st | 500 st |
| WN512 52-M8X30 | Ställbar låsspak, plast | 21.00 | 100 st | 500 st |
| WN512 52-M8X40 | Ställbar låsspak, plast | 21.50 | 100 st | 500 st |
| WN512 52-M8X50 | Ställbar låsspak, plast | 22.10 | 100 st | 500 st |
| WN512 65-M8X15 | Ställbar låsspak, plast | 22.10 | 100 st | 500 st |
| WN512 65-M8X20 | Ställbar låsspak, plast | 22.10 | 100 st | 500 st |
| WN512 65-M8X30 | Ställbar låsspak, plast | 22.60 | 100 st | 500 st |
| WN512 65-M8X40 | Ställbar låsspak, plast | 23.20 | 100 st | 500 st |
| WN512 65-M8X50 | Ställbar låsspak, plast | 23.20 | 100 st | 500 st |
| WN512 80-M8X20 | Ställbar låsspak, plast | 25.90 | 100 st | 500 st |
| WN512 80-M8X25 | Ställbar låsspak, plast | 26.50 | 100 st | 500 st |
| WN512 80-M8X30 | Ställbar låsspak, plast | 26.50 | 100 st | 500 st |
| WN512 80-M8X40 | Ställbar låsspak, plast | 27.00 | 100 st | 500 st |
| WN512 80-M10X20 | Ställbar låsspak, plast | 25.90 | 100 st | 500 st |
| WN512 80-M10X25 | Ställbar låsspak, plast | 26.50 | 100 st | 500 st |
| WN512 80-M10X30 | Ställbar låsspak, plast | 26.50 | 100 st | 500 st |
| WN512 80-M10X35 | Ställbar låsspak, plast | 26.50 | 100 st | 500 st |
| WN512 80-M10X40 | Ställbar låsspak, plast | 27.00 | 100 st | 500 st |
| WN512 80-M10X50 | Ställbar låsspak, plast | 27.60 | 100 st | 500 st |
