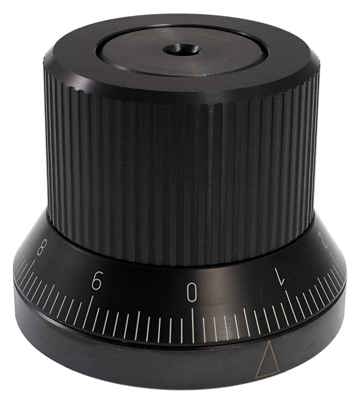

Låselement GN700

Låselement GN700

Beskrivning:

Låselement som förhindrar oavsiktlig radiell rörelse. Axeln kan roteras steglöst både medsols och motsols genom att vrida på vredet men är annars låst.

Stål.
Skalring och lettrat grepp i svarteloxerad aluminium.
Låsmekanism i härdat stål.
Lasergraverad pil (form A) eller skala (form S).

Skala: 0-9, 100 delstreck.

Form A: med pil.
Form S: med pil och skala.
Form B: utan pil eller skala.
Form KS: med specialskala.

Beställningsexempel: GN700 S 66-12

Priser längst ner på sidan.

Ritning låselement GN700
d1 d2 d3 d4 d5 l1 l2 l3 Kilspår
66 12 52 55 5,5 44 9 40 4
66 14 52 55 5,5 44 9 40 5

Prislista:

Art.nr Benämn Kr/st

GN700 A 66-12 Låselement 1 261,00
GN700 A 66-14 Låselement 1 261,00
GN700 B 66-12 Låselement 1 237,00
GN700 B 66-14 Låselement 1 237,00
GN700 KS 66-12 Låselement 1 261,00
GN700 KS 66-14 Låselement 1 261,00
GN700 S 66-12 Låselement 1 356,00
GN700 S 66-14 Låselement 1 356,00
